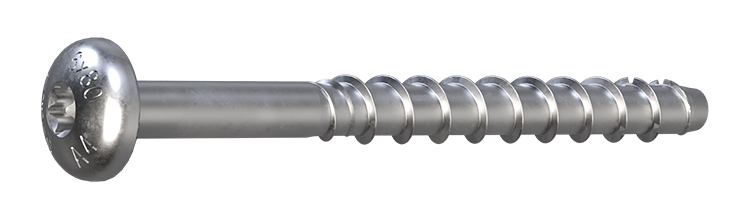

Betongskrue JC6-FR A4

ETA-vurdert, panhode, rustfritt stål A4

Den ETA-vurderte betongskruen JC6 i rustfritt stål A4 er produsert i Finland. Betongskruer laget av rustfritt stål A4 gir utmerket korrosjonsbestandighet selv under de tøffeste forhold.

Betongskrue i rustfritt stål A4 med panhode. Selvgjengende betongskrue for gjennomgående montering som gjør monteringen rask og enkel. Ingen ekspansjonskrefter, noe som betyr at minimal kantavstand kan påføres. Alle betongskruer er demonterbare og er derfor egnet for midlertidige installasjoner.

Materiale: Syrefast stål A4

Miljø: For utendørs bruk

Utførelse: Panhode

Monteringsanvisning

1) Bor med spesifisert bor 2) Børst og blås rent hullet, gjenta til hullet er helt fritt for støv 3) Skru inn betongskruen

Dokument

ETA-22/0413

DOP 4-035-220413-202401

Produktinformasjon

Betongskrue JC6-FR A4.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Lengde, L, mm	Min. boredybde, h1, mm	Antall
▼	9654671993	6x50	6	5	50,0	55	50
Installasjonsparametere	Artnr 9654671993 Dimensjon 6x50 Bor Ø, mm 6 Maks montasje, tfix, mm 5 Lengde, L, mm 50,0 Min. boredybde, h1, mm 55 Min. montasjedybde, hnom, mm 45/55 Min. materialtykkelse, hmin, mm 80 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 14,5 Tilrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 4,5 Skjærlast usprukket betong, kN 6,8 Uttrekksverdi Sprukket betong, kN 1,7 Skjærlast sprukket betong, kN 6,8 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bitstype TX30 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 50 Betegnelse Betongskruv JC6-PH 6x50/5 T30 A4/OPTION 1 EAN 7319610100684	Last ned bilde Artikkelark Del via e-post
▼	9650071994	6x60	6	5/15	60,0	55/65	50
Installasjonsparametere	Artnr 9650071994 Dimensjon 6x60 Bor Ø, mm 6 Maks montasje, tfix, mm 5/15 Lengde, L, mm 60,0 Min. boredybde, h1, mm 55/65 Min. montasjedybde, hnom, mm 45/55 Min. materialtykkelse, hmin, mm 80/100 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 14,5 Tilrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 4,5 Skjærlast usprukket betong, kN 6,8 Uttrekksverdi Sprukket betong, kN 1,7 Skjærlast sprukket betong, kN 6,8 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bitstype TX30 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 50 Betegnelse Betongskruv JC6-PH 6x60/15/5 T30 A4/OPTION 1 EAN 4061245105925	Last ned bilde Artikkelark Del via e-post
▼	9650071996	6x80	6	25/35	80,0	55/65	50
Installasjonsparametere	Artnr 9650071996 Dimensjon 6x80 Bor Ø, mm 6 Maks montasje, tfix, mm 25/35 Lengde, L, mm 80,0 Min. boredybde, h1, mm 55/65 Min. montasjedybde, hnom, mm 45/55 Min. materialtykkelse, hmin, mm 80/100 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 14,5 Tilrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 4,5 Skjærlast usprukket betong, kN 6,8 Uttrekksverdi Sprukket betong, kN 1,7 Skjærlast sprukket betong, kN 6,8 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bitstype TX30 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 50 Betegnelse Betongskruv JC6-PH 6x80/35/25 T30 A4/OPTION 1 EAN 4061245105932	Last ned bilde Artikkelark Del via e-post
