Betongskrue JC6-ST A4

ETA-vurdert, senkhode, rustfritt stål A4

Den ETA-vurderte betongskruen JC6 i rustfritt stål A4 er produsert i Finland. Betongskruer produsert i rustfritt A4-stål tilbyr utmerket korrosjonsbestandighet selv under de tøffeste forhold.

Betongskrue i rustfritt stål A4 med forsenket hode. Selvgjengende betongskrue for gjennomgående montering som gjør monteringen rask og enkel. Ingen ekspansjonskrefter, noe som betyr at minimal kantavstand kan påføres. Alle betongskruer er demonterbare og er derfor egnet for midlertidige installasjoner.

Materiale: Syrefast stål A4

Miljø: For utendørs bruk

Utførelse: Senkhode

Monteringsanvisning

1) Bor med spesifisert bor 2) Børst og blås rent hullet, gjenta til hullet er helt fritt for støv 3) Skru inn betongskruen

Dokument

ETA-22/0413

DOP 4-035-220413-202401

EPD JC6 A4

Produktinformasjon

Betongskrue JC6-ST A4.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Lengde, L, mm	Min. boredybde, h1, mm	Antall

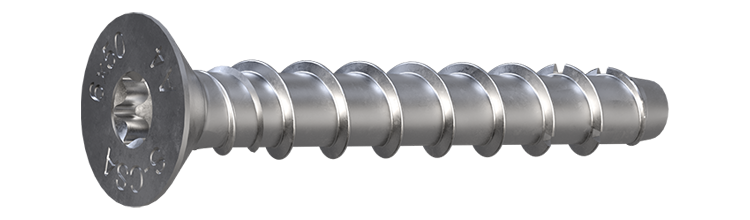

▼	9654671985	6x50	6	5	50	55	50
Installasjonsparametere	Artnr 9654671985 Dimensjon 6x50 Bor Ø, mm 6 Maks montasje, tfix, mm 5 Lengde, L, mm 50 Min. boredybde, h1, mm 55 Min. montasjedybde, hnom, mm 45 Min. materialtykkelse, hmin, mm 80 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 14 Tilrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 2,9 Skjærlast usprukket betong, kN 6,8 Uttrekksverdi Sprukket betong, kN 1,2 Skjærlast sprukket betong, kN 6,8 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bitstype TX30 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60873708 Antall 50 Betegnelse Betongskruv JC6-ST 6x50/5 T30 A4/OPTION 1 EAN 7319610100653	Last ned bilde Artikkelark Del via e-post
▼	9654671986	6x60	6	5/15	60	65/55	50
Installasjonsparametere	Artnr 9654671986 Dimensjon 6x60 Bor Ø, mm 6 Maks montasje, tfix, mm 5/15 Lengde, L, mm 60 Min. boredybde, h1, mm 65/55 Min. montasjedybde, hnom, mm 55/45 Min. materialtykkelse, hmin, mm 100/80 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 14 Tilrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 4,5/2,9 Skjærlast usprukket betong, kN 6,8/6,8 Uttrekksverdi Sprukket betong, kN 1,7/1,2 Skjærlast sprukket betong, kN 6,8/6,8 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bitstype TX30 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60873709 Antall 50 Betegnelse Betongskruv JC6-ST 6x60/15/5 T30 A4/OPTION 1 EAN 7319610100660	Last ned bilde Artikkelark Del via e-post

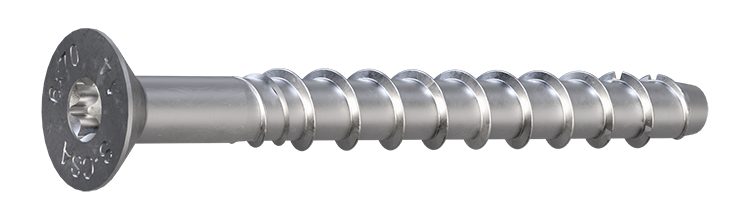

▼	9654671987	6x70	6	15/25	70	65/55	50
Installasjonsparametere	Artnr 9654671987 Dimensjon 6x70 Bor Ø, mm 6 Maks montasje, tfix, mm 15/25 Lengde, L, mm 70 Min. boredybde, h1, mm 65/55 Min. montasjedybde, hnom, mm 55/45 Min. materialtykkelse, hmin, mm 100/80 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 14 Tilrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 4,5/2,9 Skjærlast usprukket betong, kN 6,8/6,8 Uttrekksverdi Sprukket betong, kN 1,7/1,2 Skjærlast sprukket betong, kN 6,8/6,8 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bitstype TX30 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60873710 Antall 50 Betegnelse Betongskruv JC6-ST 6x70/25/15 T30 A4/OPTION 1 EAN 7319610100677	Last ned bilde Artikkelark Del via e-post

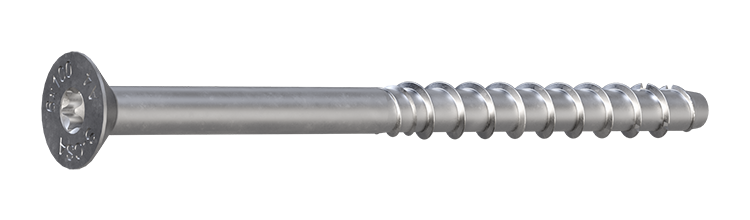

▼	9650071990	6x100	6	45/55	100	65/55	50
Installasjonsparametere	Artnr 9650071990 Dimensjon 6x100 Bor Ø, mm 6 Maks montasje, tfix, mm 45/55 Lengde, L, mm 100 Min. boredybde, h1, mm 65/55 Min. montasjedybde, hnom, mm 55/45 Min. materialtykkelse, hmin, mm 100/80 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 14 Tilrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 4,5/2,9 Skjærlast usprukket betong, kN 6,8/6,8 Uttrekksverdi Sprukket betong, kN 1,7/1,2 Skjærlast sprukket betong, kN 6,8/6,8 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bitstype TX30 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60873707 Antall 50 Betegnelse Betongskruv JC6-ST 6x100/55/45 T30 A4/OPTION 1 EAN 4061245105901	Last ned bilde Artikkelark Del via e-post
▼	9658071979	8x60	8	10	60	60	50
Installasjonsparametere	Artnr 9658071979 Dimensjon 8x60 Bor Ø, mm 8 Maks montasje, tfix, mm 10 Lengde, L, mm 60 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 50 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 12 Hode Ø, dk, mm 18 Tilrekningsmoment, Tinst, Nm 40 Uttrekksverdi usprukket Betong, kN 4,0 Skjærlast usprukket betong, kN 11,6 Uttrekksverdi Sprukket betong, kN 1,4 Skjærlast sprukket betong, kN 10,2 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bitstype TX45 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 2 Antall 50 Betegnelse Betongskruv JC6 ST 8x60/10 T45 A4 EAN 7319610126202	Last ned bilde Artikkelark Del via e-post
▼	9658071983	8x80	8	15/30	80	75/60	50
Installasjonsparametere	Artnr 9658071983 Dimensjon 8x80 Bor Ø, mm 8 Maks montasje, tfix, mm 15/30 Lengde, L, mm 80 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Min. materialtykkelse, hmin, mm 100/100 Avstandshull Ø, df, mm 12 Hode Ø, dk, mm 18 Tilrekningsmoment, Tinst, Nm 40 Uttrekksverdi usprukket Betong, kN 7,9/4,0 Skjærlast usprukket betong, kN 11,6/11,6 Uttrekksverdi Sprukket betong, kN 4,0/1,4 Skjærlast sprukket betong, kN 11,6/10,2 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bitstype TX45 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 2 Antall 50 Betegnelse Betongskruv JC6 ST 8x80/15/30 T45 A4 EAN 7319610126219	Last ned bilde Artikkelark Del via e-post
▼	9658071984	8x100	8	35/50	100	75/60	50
Installasjonsparametere	Artnr 9658071984 Dimensjon 8x100 Bor Ø, mm 8 Maks montasje, tfix, mm 35/50 Lengde, L, mm 100 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Min. materialtykkelse, hmin, mm 100/100 Avstandshull Ø, df, mm 12 Hode Ø, dk, mm 18 Tilrekningsmoment, Tinst, Nm 40 Uttrekksverdi usprukket Betong, kN 7,9/4,0 Skjærlast usprukket betong, kN 11,6/11,6 Uttrekksverdi Sprukket betong, kN 4,0/1,4 Skjærlast sprukket betong, kN 11,6/10,2 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bitstype TX45 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 2 Antall 50 Betegnelse Betongskruv JC6 ST 8x100/35/50 T45 A4 EAN 7319610126226	Last ned bilde Artikkelark Del via e-post
▼	9658071989	10x75	10	20	75	65	25
Installasjonsparametere	Artnr 9658071989 Dimensjon 10x75 Bor Ø, mm 10 Maks montasje, tfix, mm 20 Lengde, L, mm 75 Min. boredybde, h1, mm 65 Min. montasjedybde, hnom, mm 55 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 14 Hode Ø, dk, mm 21 Tilrekningsmoment, Tinst, Nm 75 Uttrekksverdi usprukket Betong, kN 5,2 Skjærlast usprukket betong, kN 14,0 Uttrekksverdi Sprukket betong, kN 1,2 Skjærlast sprukket betong, kN 13,2 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bitstype TX50 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 2 Antall 25 Betegnelse Betongskruv JC6 ST 10x75/20 T50 A4 EAN 7319610126233	Last ned bilde Artikkelark Del via e-post
▼	9658071991	10x95	10	10/40	95	95/65	25
Installasjonsparametere	Artnr 9658071991 Dimensjon 10x95 Bor Ø, mm 10 Maks montasje, tfix, mm 10/40 Lengde, L, mm 95 Min. boredybde, h1, mm 95/65 Min. montasjedybde, hnom, mm 85/55 Min. materialtykkelse, hmin, mm 130/100 Avstandshull Ø, df, mm 14 Hode Ø, dk, mm 21 Tilrekningsmoment, Tinst, Nm 75 Uttrekksverdi usprukket Betong, kN 12,1/5,2 Skjærlast usprukket betong, kN 14,0/14,0 Uttrekksverdi Sprukket betong, kN 4,3/1,2 Skjærlast sprukket betong, kN 14,0/13,2 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bitstype TX50 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 2 Antall 25 Betegnelse Betongskruv JC6 ST 10x95/10/40 T50 A4 EAN 7319610126240	Last ned bilde Artikkelark Del via e-post
▼	9658071995	10x105	10	20/50	105	95/65	25
Installasjonsparametere	Artnr 9658071995 Dimensjon 10x105 Bor Ø, mm 10 Maks montasje, tfix, mm 20/50 Lengde, L, mm 105 Min. boredybde, h1, mm 95/65 Min. montasjedybde, hnom, mm 85/55 Min. materialtykkelse, hmin, mm 130/100 Avstandshull Ø, df, mm 14 Hode Ø, dk, mm 21 Tilrekningsmoment, Tinst, Nm 75 Uttrekksverdi usprukket Betong, kN 12,1/5,2 Skjærlast usprukket betong, kN 14,0/14,0 Uttrekksverdi Sprukket betong, kN 4,3/1,2 Skjærlast sprukket betong, kN 14,0/13,2 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bitstype TX50 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 2 Antall 25 Betegnelse Betongskruv JC6 ST 10x105/20/50 T50 A4 EAN 7319610126257	Last ned bilde Artikkelark Del via e-post
▼	9658071997	10x120	10	35/65	120	95/65	25
Installasjonsparametere	Artnr 9658071997 Dimensjon 10x120 Bor Ø, mm 10 Maks montasje, tfix, mm 35/65 Lengde, L, mm 120 Min. boredybde, h1, mm 95/65 Min. montasjedybde, hnom, mm 85/55 Min. materialtykkelse, hmin, mm 130/100 Avstandshull Ø, df, mm 14 Hode Ø, dk, mm 21 Tilrekningsmoment, Tinst, Nm 75 Uttrekksverdi usprukket Betong, kN 12,1/5,2 Skjærlast usprukket betong, kN 14,0/14,0 Uttrekksverdi Sprukket betong, kN 4,3/1,2 Skjærlast sprukket betong, kN 14,0/13,2 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bitstype TX50 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 2 Antall 25 Betegnelse Betongskruv JC6 ST 10x120/35/65 T50 A4 EAN 7319610126264	Last ned bilde Artikkelark Del via e-post
