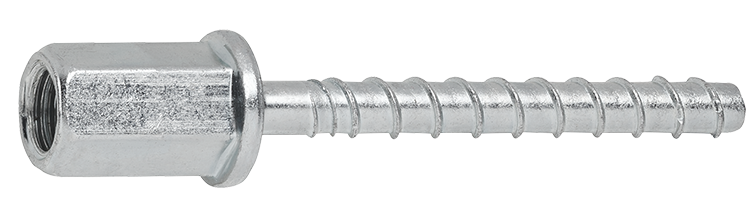

Betongskruv JC2-IT

ETA-bedömd, FZB

Snabb och enkel montering i sprucken och osprucken betong, håldäck, tegel och kalksandsten. Inga expansionskrafter vilket gör att minimalt kantavstånd krävs. För hängande montage.

ETA bedömd Option 1 för sprucken och osprucken betong. Invändig gänga M8/M10. Självgängande betongskruv, inga expansionskrafter, klarar små kant-och inbördes avstånd. Helt demonterbart. FZB för torrt inomhusbruk och tillfälligt utomhusbruk. 6x60 är ETA-godkänd.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Korrosivitetsklass
entityproperties.propertynames.ep_prod_icons.p-0029
entityproperties.propertynames.ep_prod_icons.p-0019

Monteringsanvisning

1) Borra med angiven borr 2) Borsta och blås rent hålet, repetera tills hålet är helt fritt från damm 3) Skruva i betongskruven

Monteringsanvisning product.sketchpicture.titletext

Applikationsområde

Exempel på användningsområden är rörhållare och installationskanaler

Dokument

Produktblad

Betongskruv JC2-IT.pdf
product.associatedproducts.sku Dimension BorrØ, mm Längd, L, mm SW Invändig gänga Antal
9658071513 6x35 6 35 13 M8/M10 50

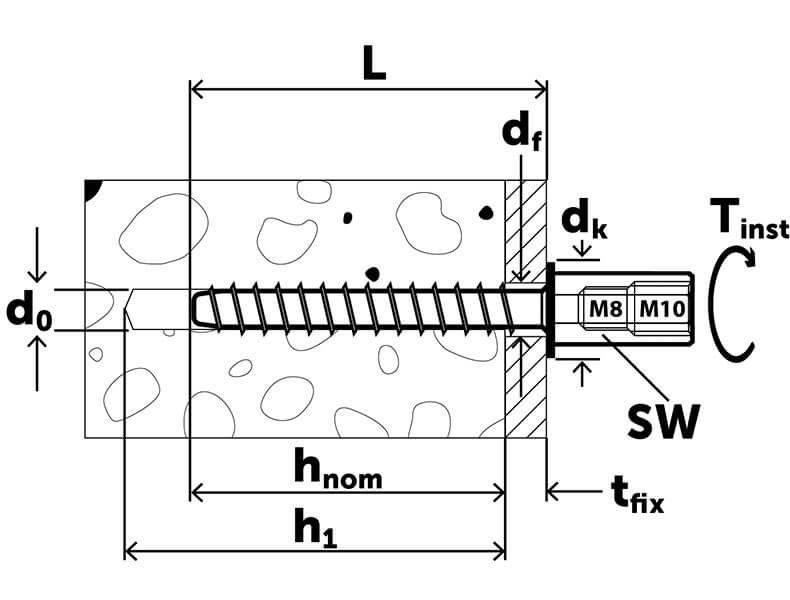

Installationsparametrar
product.specifications.sku
9658071513
Dimension
6x35
BorrØ, mm
6
Längd, L, mm
35
SW
13
Invändig gänga
M8/M10
Max. montage, tfix, mm
1
Min. borrdjup, h1, mm
40
Min. montagedjup, hnom, mm
35
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
14
Åtdragningsmoment, Tinst, Nm
14
Draglast opsrucken betong, kN
1,4
Tvärlast osprucken betong, kN
4,3
Draglast sprucken betong, kN
1,4
Tvärlast sprucken betong, kN
0
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-002-180221-2020, ETA-18/0221
Antal
50
product.specifications.modelname
BETONGSKRUV JC2 IT 6X35 M8/M10X30 ETA
product.specifications.gtin
4061245075716
Bild på BETONGSKRUV JC2 IT 6X35 M8/M10X30 ETA
Ladda ner bild
Artikelblad
9658071514 6x45 6 45 13 M8/M10 50
Installationsparametrar
product.specifications.sku
9658071514
Dimension
6x45
BorrØ, mm
6
Längd, L, mm
45
SW
13
Invändig gänga
M8/M10
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
14
Åtdragningsmoment, Tinst, Nm
14
Draglast opsrucken betong, kN
1,4
Tvärlast osprucken betong, kN
4,3
Draglast sprucken betong, kN
1,4
Tvärlast sprucken betong, kN
0
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-002-180221-2020, ETA-18/0221
Antal
50
product.specifications.modelname
BETONGSKRUV JC2 IT 6X45 M8/M10X30 ETA
product.specifications.gtin
4061245074146
Bild på BETONGSKRUV JC2 IT 6X45 M8/M10X30 ETA
Ladda ner bild
Artikelblad
9658071519 6x60 6 60 13 M8/M10 50
Installationsparametrar
product.specifications.sku
9658071519
Dimension
6x60
BorrØ, mm
6
Längd, L, mm
60
SW
13
Invändig gänga
M8/M10
Max. montage, tfix, mm
5
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
55
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
FlänsØ, mm
14
Åtdragningsmoment, Tinst, Nm
14
Draglast opsrucken betong, kN
4,5
Tvärlast osprucken betong, kN
5,6
Draglast sprucken betong, kN
2,1
Tvärlast sprucken betong, kN
0
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
ETA_DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Antal
50
product.specifications.modelname
BETONGSKRUV JC2 IT 6X60 M8/M10X30 ETA
product.specifications.gtin
4061245074153
Bild på BETONGSKRUV JC2 IT 6X60 M8/M10X30 ETA
Ladda ner bild
Artikelblad
