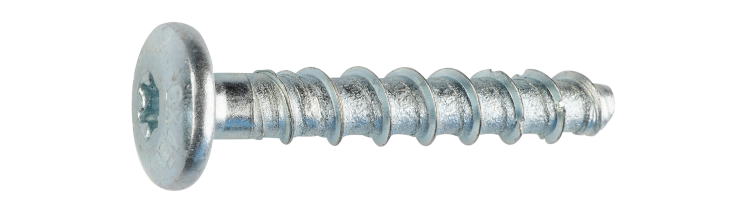

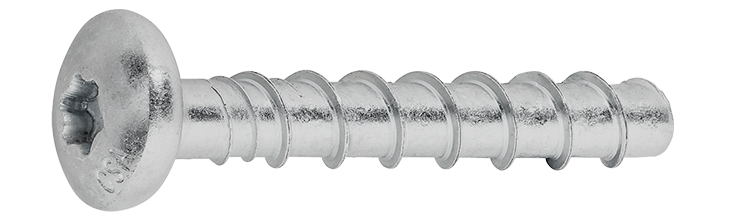

Betongskrue JC2-PH

ETA-vurdert, FZB

Selvgjengende og godkjent betongskrue for gjennomstikksmontasje. Rask og enkel montering i sprukket og usprukket betong, tegl og kalksandstein.Ingen ekspansjonskrefter som gjør at minimal kantavstand kreves.

ETA-vurdert Option 1 for sprukket og usprukket betong. Selvgjengende betongskrue for gjennomstikksmontasje i betong. Ingen ekspansjonskrefter, tåler liten kant- og innbyrdes avstand. Egnet for montering av profiler, braketter, skinner m.m. Demonterbar. Elforzinket.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

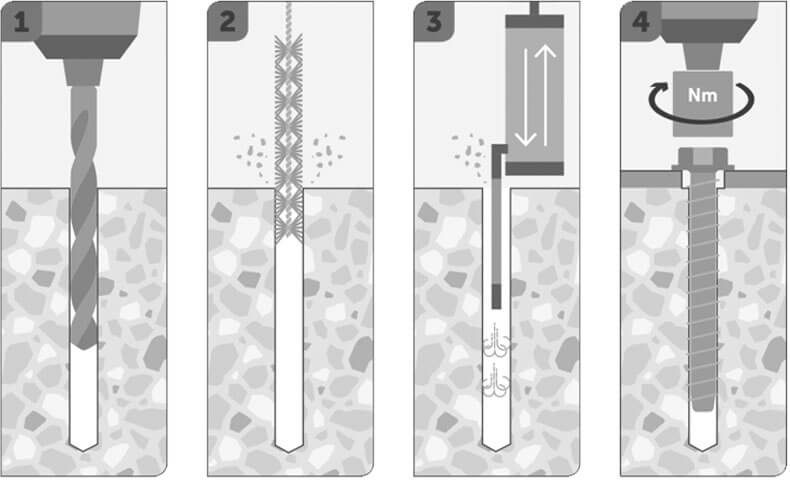

Monteringsanvisning

1) Bor med spesifisert bor 2) Børst og blås rent hullet, gjenta til hullet er helt fritt for støv 3) Skru inn betongskruen

Bruksområde

Eksempler på bruksområder er stillasinnfestning, midlertidige innfestninger, seter, hyller, kabelstiger, rekkverk eller lister

Dokument

DOP 4-040-160945-2023/01

ETA-16/0945

ETA-17/1009

DOP 4-039-171009-2023/01

Produktinformasjon

Betongskrue JC2-PH.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Lengde, L, mm	Min. boredybde, h1, mm	Antall
▼	9658071543	6x35	6	1	36,0	40	50
Installasjonsparametere	Artnr 9658071543 Dimensjon 6x35 Bor Ø, mm 6 Maks montasje, tfix, mm 1 Lengde, L, mm 36,0 Min. boredybde, h1, mm 40 Min. montasjedybde, hnom, mm 35 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 14,5 Hodehøyde, mm 3,50 Tiltrekningsmoment, Tinst, Nm 14 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 Bitstype TX30 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 50 Betegnelse Betongskrue JC2-PH 6X35/1 (L) ETA EAN 4061245075723	Last ned bilde Artikkelark Del via e-post
▼	9658071545	6x45	6	5	45,0	50	50
Installasjonsparametere	Artnr 9658071545 Dimensjon 6x45 Bor Ø, mm 6 Maks montasje, tfix, mm 5 Lengde, L, mm 45,0 Min. boredybde, h1, mm 50 Min. montasjedybde, hnom, mm 40 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 14,5 Hodehøyde, mm 3,50 Tiltrekningsmoment, Tinst, Nm 14 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 Bitstype TX30 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 50 Betegnelse Betongskrue JC2-PH 6X45/5/10 (L) ETA EAN 4061245063102	Last ned bilde Artikkelark Del via e-post
▼	9658071549	6x60	6	5/20	60,0	65/50	50
Installasjonsparametere	Artnr 9658071549 Dimensjon 6x60 Bor Ø, mm 6 Maks montasje, tfix, mm 5/20 Lengde, L, mm 60,0 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 14,5 Hodehøyde, mm 5,00 Tiltrekningsmoment, Tinst, Nm 14 ETA/DoP DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009 Bitstype TX30 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60778112 Antall 50 Betegnelse Betongskrue JC2 KB-PH 6x60/5/20 ETA EAN 7319610066768	Last ned bilde Artikkelark Del via e-post
