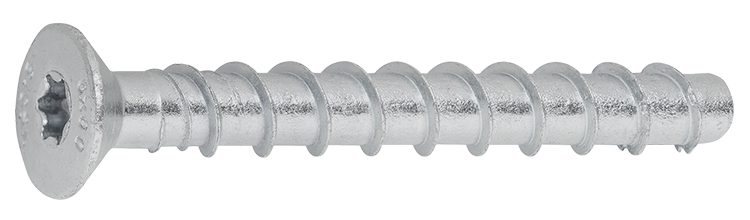

Betongskrue JC2-ST

Betongskrue, senkhode, FZB

Selvgjengende og godkjent betongskrue for gjennomstikksmontasje. Rask og enkel montering i sprukket og usprukket betong, tegl og kalksandstein.Ingen ekspansjonskrefter som gjør at minimal kantavstand kreves.

Betongskruen JC2-ST (senkhode) er rask og enkel og montere i sprukket og usprukket betong, ETA-vurdert Option 1. JC2-ST tåler store belastninger selv når kantavstand og innbyrdes avstander er små. Den er demonterbar og kan gjenbrukes, derfor egner den seg godt til midlertidige innfestninger. Betongskruen skrus ned i borhullet gjennom detaljen som skal festes, og lager gjenger i betongen. Egnet for innfestning av braketter og takprofiler m.m. direkte mot betong.

Materiale: Stål
Overflatebehandling: Elforzinket
Miljø: For innendørs bruk
Korrosivitetsklasse
Brannmotstandsklasse
Eta-Vurdert

Monteringsanvisning

1) Bor med spesifisert bor 2) Børst og blås rent hullet, gjenta til hullet er helt fritt for støv 3) Skru inn betongskruen

Monteringsanvisning product.sketchpicture.titletext

Dokument

Produktinformasjon

Betongskrue JC2-ST.pdf
Art. nr Dimensjon Bor Ø, mm Lengde, L, mm Bitstype Maks montasje, tfix, mm Antall
9658071605 6x45 6 45 TX30 5/10 100
Installasjonsparametere
Artnr
9658071605
Dimensjon
6x45
Bor Ø, mm
6
Lengde, L, mm
45
Bitstype
TX30
Maks montasje, tfix, mm
5/10
Min. boredybde, h1, mm
50/45
Min. montasjedybde, hnom, mm
40/35
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Hode Ø, dk, mm
14
Tiltrekningsmoment, Tinst, Nm
12
Uttrekksverdi usprukket Betong, kN
4,5/1,4
Skjærlast usprukket betong, kN
5,6/4,3
Uttrekksverdi Sprukket betong, kN
2,1/1,4
Skjærlast sprukket betong, kN
4,5/3,1
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Antall
100
Betegnelse
Betongskrue Forsenket JC2-ST 6X45/5/10 ETA
EAN
4061245075686
Bilde av Betongskrue Forsenket JC2-ST 6X45/5/10 ETA
Last ned bilde
Artikkelark
9658071607 6x50 6 50 TX30 10/15 100
Installasjonsparametere
Artnr
9658071607
Dimensjon
6x50
Bor Ø, mm
6
Lengde, L, mm
50
Bitstype
TX30
Maks montasje, tfix, mm
10/15
Min. boredybde, h1, mm
50/45
Min. montasjedybde, hnom, mm
40/35
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Hode Ø, dk, mm
14
Tiltrekningsmoment, Tinst, Nm
12
Uttrekksverdi usprukket Betong, kN
4,5/1,4
Skjærlast usprukket betong, kN
5,6/4,3
Uttrekksverdi Sprukket betong, kN
2,1/1,4
Skjærlast sprukket betong, kN
4,5/3,1
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Antall
100
Betegnelse
Betongskrue Forsenket JC2-ST 6X50/10/15 ETA
EAN
4061245075693
Bilde av Betongskrue Forsenket JC2-ST 6X50/10/15 ETA
Last ned bilde
Artikkelark
9658071609 6x60 6 60 TX30 5/20 100
Installasjonsparametere
Artnr
9658071609
Dimensjon
6x60
Bor Ø, mm
6
Lengde, L, mm
60
Bitstype
TX30
Maks montasje, tfix, mm
5/20
Min. boredybde, h1, mm
65/50
Min. montasjedybde, hnom, mm
55/40
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Hode Ø, dk, mm
14
Tiltrekningsmoment, Tinst, Nm
12
Uttrekksverdi usprukket Betong, kN
4,5/1,4
Skjærlast usprukket betong, kN
5,6/4,3
Uttrekksverdi Sprukket betong, kN
2,1/1,4
Skjærlast sprukket betong, kN
4,5/3,1
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Antall
100
Betegnelse
Betongskrue Forsenket JC2-ST 6X60/5/20 ETA
EAN
7319610066775
Bilde av Betongskrue Forsenket JC2-ST 6X60/5/20 ETA
Last ned bilde
Artikkelark
9658071613 6x80 6 80 TX30 25/40 100
Installasjonsparametere
Artnr
9658071613
Dimensjon
6x80
Bor Ø, mm
6
Lengde, L, mm
80
Bitstype
TX30
Maks montasje, tfix, mm
25/40
Min. boredybde, h1, mm
65/50
Min. montasjedybde, hnom, mm
55/40
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Hode Ø, dk, mm
14
Tiltrekningsmoment, Tinst, Nm
12
Uttrekksverdi usprukket Betong, kN
4,5/1,4
Skjærlast usprukket betong, kN
5,6/4,3
Uttrekksverdi Sprukket betong, kN
2,1/1,4
Skjærlast sprukket betong, kN
4,5/3,1
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Antall
100
Betegnelse
Betongskrue Forsenket JC2-ST 6X80/25/40 ETA
EAN
7319610066782
Bilde av Betongskrue Forsenket JC2-ST 6X80/25/40 ETA
Last ned bilde
Artikkelark
9658071617 6x100 6 100 TX30 45/60 50
Installasjonsparametere
Artnr
9658071617
Dimensjon
6x100
Bor Ø, mm
6
Lengde, L, mm
100
Bitstype
TX30
Maks montasje, tfix, mm
45/60
Min. boredybde, h1, mm
65/50
Min. montasjedybde, hnom, mm
55/40
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Hode Ø, dk, mm
14
Tiltrekningsmoment, Tinst, Nm
12
Uttrekksverdi usprukket Betong, kN
4,5/1,4
Skjærlast usprukket betong, kN
5,6/4,3
Uttrekksverdi Sprukket betong, kN
2,1/1,4
Skjærlast sprukket betong, kN
4,5/3,1
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Antall
50
Betegnelse
Betongskrue Forsenket JC2-ST 6X100/45/60 ETA
EAN
7319610066799
Bilde av Betongskrue Forsenket JC2-ST 6X100/45/60 ETA
Last ned bilde
Artikkelark
9658071619 6x120 6 120 TX30 65/80 50
Installasjonsparametere
Artnr
9658071619
Dimensjon
6x120
Bor Ø, mm
6
Lengde, L, mm
120
Bitstype
TX30
Maks montasje, tfix, mm
65/80
Min. boredybde, h1, mm
65/50
Min. montasjedybde, hnom, mm
55/40
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Hode Ø, dk, mm
14
Tiltrekningsmoment, Tinst, Nm
12
Uttrekksverdi usprukket Betong, kN
4,5/1,4
Skjærlast usprukket betong, kN
5,6/4,3
Uttrekksverdi Sprukket betong, kN
2,1/1,4
Skjærlast sprukket betong, kN
4,5/3,1
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Antall
50
Betegnelse
Betongskrue Forsenket JC2-ST 6X120/65/80 ETA
EAN
4061245075709
Bilde av Betongskrue Forsenket JC2-ST 6X120/65/80 ETA
Last ned bilde
