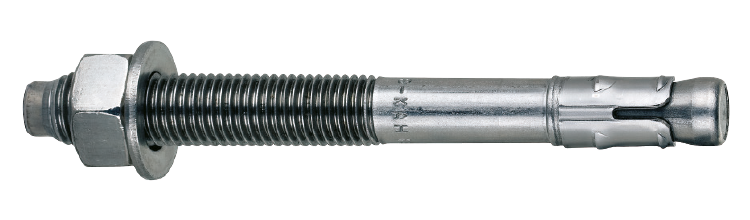

Ekspansjonsbolt BA-E

ETA-vurdert ekspansjonsbolt i rustfritt stål A4

Høykvalitets ekspansjonsbolt for formontering, genomstikksmontasje og avstandsmontering. Brukes for montering av metall- og trekonstruksjoner i sprukket og usprukket betong samt natursten. Dra alltid til til angitt moment. Rustfri A4.

Europeisk typegodkjent, ETA 14/0219 og 19/0720 Option 1 - sprukket og usprukket betong. Rustfri A4 for montasje i kystnære og krevende miljøer. BA-E syrefast ekspansjonsbolt er en momenttilstrammet ekspansjonsbolt for bruk i sprukket og usprukket betong. Den er også brukbar for montasje i homogene grunnmateriale som tegl (maks M8) og natursten.

Materiale: Syrefast stål A4

Miljø: For utendørs bruk

Monteringsanvisning

1) Bor med spesifisert bor angitt på produktdataene 2) Børst hullet 3) Blås med blåsepumpe, gjenta trinn 2 og 3 til hullet er fritt for støv 4) Skyv inn ekspansjonsbolten 5) Stram ekspansjonsbolten med anbefalt tiltrekkingsmoment

Bruksområde

Eksempler på bruksområder er stålkonstruksjoner, søyleføtter, bommer, kabelstiger, rekkverk, stiger eller fasadesystemer

Dokument

DoP-EJOT 4-012-190720-2020/01

DoP-EJOT 4-014-140219-2020

ETA-19/0720

ETA-14/0219

Produktinformasjon

Ekspansjonsbolt BA-E.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Diameter, mm	Lengde, L, mm	SW/Bitsspor	Antall
▼	9658004100	6x40	6	M6	40	10	150

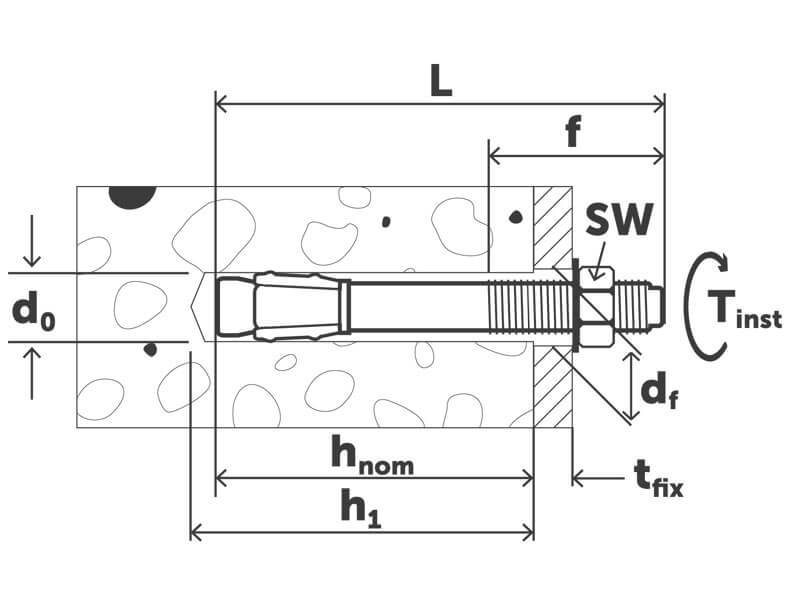

Installasjonsparametere	Artnr 9658004100 Dimensjon 6x40 Bor Ø, mm 6 Diameter, mm M6 Lengde, L, mm 40 SW/Bitsspor 10 Maks montasje, tfix, mm 2 Min. boredybde, h1, mm 35 Min. montasjedybde, hnom, mm 30 Min. materialtykkelse, hmin, mm 80 Avstandshull Ø, df, mm 7 Tiltrekningsmoment, Tinst, Nm 7 Gjengelengde, f, mm 18 Uttrekksverdi, kN 1,6 Skjærlast, kN 1,5 Material Syrefast stål A4 Korrosjonsklasse C5 ETA/DoP EJOT 4-012-190720-2020/01, ETA-19/0720 Db-nr 2423322 Antall 150 Betegnelse Ekspansjonsbolt BA-E 6x40 A4 ETA EAN 7319610066027	Last ned bilde Artikkelark Del via e-post
▼	9658004102	6x65	6	M6	65	10	100
Installasjonsparametere	Artnr 9658004102 Dimensjon 6x65 Bor Ø, mm 6 Diameter, mm M6 Lengde, L, mm 65 SW/Bitsspor 10 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 50 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 80 Avstandshull Ø, df, mm 7 Tiltrekningsmoment, Tinst, Nm 7 Gjengelengde, f, mm 28 Uttrekksverdi, kN 1,8 Skjærlast, kN 1,8 Material Syrefast stål A4 Korrosjonsklasse C5 ETA/DoP EJOT 4-012-190720-2020/01, ETA-19/0720 Db-nr 2423321 Antall 100 Betegnelse Ekspansjonsbolt BA-E 6x65/15 A4 ETA EAN 7319610066034	Last ned bilde Artikkelark Del via e-post
▼	9658004110	8x50	8	M8	52	13	100
Installasjonsparametere	Artnr 9658004110 Dimensjon 8x50 Bor Ø, mm 8 Diameter, mm M8 Lengde, L, mm 52 SW/Bitsspor 13 Maks montasje, tfix, mm 2 Min. boredybde, h1, mm 45 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm 18 Gjengelengde, f, mm 23 Uttrekksverdi, kN 2,6 Skjærlast, kN 5,1 Material Syrefast stål A4 Korrosjonsklasse C5 ETA/DoP EJOT 4-012-190720-2020/01, ETA-19/0720 Antall 100 Betegnelse Ekspansjonsbolt BA-E 8x50 ETA EAN 7319610066041	Last ned bilde Artikkelark Del via e-post
▼	9658004130	10x60	10	M10	62	17	50
Installasjonsparametere	Artnr 9658004130 Dimensjon 10x60 Bor Ø, mm 10 Diameter, mm M10 Lengde, L, mm 62 SW/Bitsspor 17 Maks montasje, tfix, mm 3 Min. boredybde, h1, mm 50 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 30 Gjengelengde, f, mm 26 Uttrekksverdi, kN 3,5 Skjærlast, kN 5,9 Material Syrefast stål A4 Korrosjonsklasse C5 ETA/DoP - Antall 50 Betegnelse Ekspansjonsbolt BA-E-10x60/3 A4 EAN 7319610067482	Last ned bilde Artikkelark Del via e-post
▼	9658005152	12x118	12	M12	118	19	20
Installasjonsparametere	Artnr 9658005152 Dimensjon 12x118 Bor Ø, mm 12 Diameter, mm M12 Lengde, L, mm 118 SW/Bitsspor 19 Maks montasje, tfix, mm 20 Min. boredybde, h1, mm 90 Min. montasjedybde, hnom, mm 81 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 70 Gjengelengde, f, mm 68 Uttrekksverdi, kN 7,9 Skjærlast, kN 11,9 Material Syrefast stål A4 Korrosjonsklasse C5 ETA/DoP EJOT 4-014-140219-2020, ETA-14/0219 Antall 20 Betegnelse Ekspansjonsbolt BA-E-12x118/20 A4 ETA EAN 7319610071076	Last ned bilde Artikkelark Del via e-post
▼	9658004180	20x170	20	M20	170	30	5
Installasjonsparametere	Artnr 9658004180 Dimensjon 20x170 Bor Ø, mm 20 Diameter, mm M20 Lengde, L, mm 170 SW/Bitsspor 30 Maks montasje, tfix, mm 20 Min. boredybde, h1, mm 135 Min. montasjedybde, hnom, mm 125 Min. materialtykkelse, hmin, mm 180 Avstandshull Ø, df, mm 22 Tiltrekningsmoment, Tinst, Nm 240 Gjengelengde, f, mm 55 Uttrekksverdi, kN 19,8 Skjærlast, kN 26 Material Syrefast stål A4 Korrosjonsklasse C5 ETA/DoP - Db-nr 2423323 Antall 5 Betegnelse Ekspansjonsbolt BA-E-20x170/20 A4 EAN 7319610066058	Last ned bilde Artikkelark Del via e-post
▼	9658004182	20x220	20	M20	220	30	5
Installasjonsparametere	Artnr 9658004182 Dimensjon 20x220 Bor Ø, mm 20 Diameter, mm M20 Lengde, L, mm 220 SW/Bitsspor 30 Maks montasje, tfix, mm 70 Min. boredybde, h1, mm 135 Min. montasjedybde, hnom, mm 125 Min. materialtykkelse, hmin, mm 180 Avstandshull Ø, df, mm 22 Tiltrekningsmoment, Tinst, Nm 240 Gjengelengde, f, mm 55 Uttrekksverdi, kN 19,8 Skjærlast, kN 26 Material Syrefast stål A4 Korrosjonsklasse C5 ETA/DoP - Db-nr 2423324 Antall 5 Betegnelse Ekspansjonsbolt BA-E-20x220/70 A4 EAN 7319610066065	Last ned bilde Artikkelark Del via e-post
