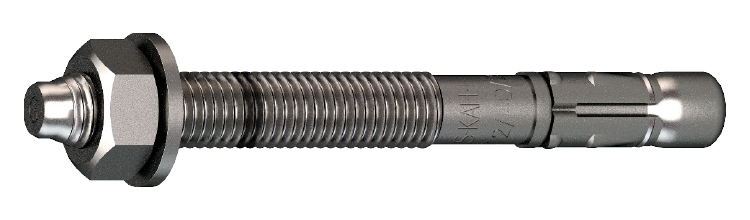

Ekspansjonsbolt BA-E-Plus

ETA-vurdert ekspansjonsbolt i rustfritt stål A4

Høykvalitets ekspansjonsbolt for formontering, genomstikksmontasje og avstandsmontering. Brukes for montering av metall- og trekonstruksjoner i sprukket og usprukket betong samt natursten. Dra alltid til til angitt moment. Rustfri A4.

Europeisk typegodkjent, ETA 18/0219 Option 1 - sprukket og usprukket betong. Rustfri A4 for montasje i kystnære og krevende miljøer. BA-E Plus ekspansjonsbolt går lett gjennom materialet ved gjennomstikksmontasje og er enklere å slå ned i betongen. To monteringsdybder på dimensjonene 10 & 12 mm der angitt mål (tfix) samt dimensjon er angitt på bolten. Markering på hode for lengde og dimensjon.

Materiale: Syrefast stål A4

Miljø: For utendørs bruk

Monteringsanvisning

1) Bor med spesifisert bor angitt på produktdataene 2) Børst hullet 3) Blås med blåsepumpe, gjenta trinn 2 og 3 til hullet er fritt for støv 4) Skyv inn ekspansjonsbolten 5) Stram ekspansjonsbolten med anbefalt tiltrekkingsmoment

Bruksområde

Eksempler på bruksområder er stålkonstruksjoner, søyleføtter, bommer, kabelstiger, rekkverk, stiger eller fasadesystemer

Dokument

EJOT 4-004-180219-2020/01

ETA-18/0219

Produktinformasjon

Ekspansjonsbolt BA-E-Plus.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Lengde, L, mm	Min. boredybde, h1, mm	Antall
▼	9658005310	8x75	8	23/10	75,0	47/60	50
Installasjonsparametere	Artnr 9658005310 Dimensjon 8x75 Bor Ø, mm 8 Maks montasje, tfix, mm 23/10 Lengde, L, mm 75,0 Min. boredybde, h1, mm 47/60 Min. montasjedybde, hnom, mm 40/53 Effektiv monteringsdybde, hef, mm 35/48 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm 20 Gjengelengde, f, mm 35 Anbefalt last, kN 4,1 Min. kantavstand, Cmin, mm 40 Karakteristisk kantavstand, Ccr, mm 72 Minste innbyrdes avstand, Smin, mm 35 Karakteristisk innbyrdes avstand, Scr, mm 144 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 13 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102883 Antall 50 Betegnelse Ekspansjonsbolt BA-E Plus 8x75/10 ETA EAN 7319610066072	Last ned bilde Artikkelark Del via e-post
▼	9658005312	8x95	8	43/30	95,0	47/60	50
Installasjonsparametere	Artnr 9658005312 Dimensjon 8x95 Bor Ø, mm 8 Maks montasje, tfix, mm 43/30 Lengde, L, mm 95,0 Min. boredybde, h1, mm 47/60 Min. montasjedybde, hnom, mm 40/53 Effektiv monteringsdybde, hef, mm 35/48 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm 20 Gjengelengde, f, mm 55 Anbefalt last, kN 4,1 Min. kantavstand, Cmin, mm 40 Karakteristisk kantavstand, Ccr, mm 72 Minste innbyrdes avstand, Smin, mm 35 Karakteristisk innbyrdes avstand, Scr, mm 144 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 13 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102884 Antall 50 Betegnelse Ekspansjonsbolt BA-E Plus 8x95/30 ETA EAN 7319610066089	Last ned bilde Artikkelark Del via e-post
▼	9658005308	8x57	8	5	57,0	47	50
Installasjonsparametere	Artnr 9658005308 Dimensjon 8x57 Bor Ø, mm 8 Maks montasje, tfix, mm 5 Lengde, L, mm 57,0 Min. boredybde, h1, mm 47 Min. montasjedybde, hnom, mm 40 Effektiv monteringsdybde, hef, mm 35 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm 15 Gjengelengde, f, mm 17 Anbefalt last, kN 2,4/3,8 Min. kantavstand, Cmin, mm 40 Karakteristisk kantavstand, Ccr, mm 72 Minste innbyrdes avstand, Smin, mm 35 Karakteristisk innbyrdes avstand, Scr, mm 144 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 13 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 50 Betegnelse Ekspansjonsbolt BA-E Plus 8x57/5 ETA EAN 7319610087350	Last ned bilde Artikkelark Del via e-post
▼	9658005314	8x115	8	63/50	115,0	47/60	40
Installasjonsparametere	Artnr 9658005314 Dimensjon 8x115 Bor Ø, mm 8 Maks montasje, tfix, mm 63/50 Lengde, L, mm 115,0 Min. boredybde, h1, mm 47/60 Min. montasjedybde, hnom, mm 40/53 Effektiv monteringsdybde, hef, mm 35/48 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm 20 Gjengelengde, f, mm 75 Anbefalt last, kN 4,1 Min. kantavstand, Cmin, mm 40 Karakteristisk kantavstand, Ccr, mm 72 Minste innbyrdes avstand, Smin, mm 35 Karakteristisk innbyrdes avstand, Scr, mm 144 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 13 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102885 Antall 40 Betegnelse Ekspansjonsbolt BA-E Plus 8x115/50 ETA EAN 7319610066096	Last ned bilde Artikkelark Del via e-post
▼	9658005316	8x150	8	98/85	150,0	47/60	40
Installasjonsparametere	Artnr 9658005316 Dimensjon 8x150 Bor Ø, mm 8 Maks montasje, tfix, mm 98/85 Lengde, L, mm 150,0 Min. boredybde, h1, mm 47/60 Min. montasjedybde, hnom, mm 40/53 Effektiv monteringsdybde, hef, mm 35/48 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm 20 Gjengelengde, f, mm 110 Anbefalt last, kN 4,1 Min. kantavstand, Cmin, mm 40 Karakteristisk kantavstand, Ccr, mm 72 Minste innbyrdes avstand, Smin, mm 35 Karakteristisk innbyrdes avstand, Scr, mm 144 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 13 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102886 Antall 40 Betegnelse Ekspansjonsbolt BA-E Plus 8x150/85 ETA EAN 7319610066102	Last ned bilde Artikkelark Del via e-post
▼	9658005323	10x72	10	10	72,0	55	40
Installasjonsparametere	Artnr 9658005323 Dimensjon 10x72 Bor Ø, mm 10 Maks montasje, tfix, mm 10 Lengde, L, mm 72,0 Min. boredybde, h1, mm 55 Min. montasjedybde, hnom, mm 48 Effektiv monteringsdybde, hef, mm 40 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 20 Gjengelengde, f, mm 27 Anbefalt last, kN 4,1 Min. kantavstand, Cmin, mm 40 Karakteristisk kantavstand, Ccr, mm 72 Minste innbyrdes avstand, Smin, mm 35 Karakteristisk innbyrdes avstand, Scr, mm 144 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 17 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102887 Antall 40 Betegnelse Ekspansjonsbolt BA-E Plus 10x72/10/- ETA EAN 7319610066119	Last ned bilde Artikkelark Del via e-post
▼	9658005325	10x92	10	30/10	92,0	55/75	40
Installasjonsparametere	Artnr 9658005325 Dimensjon 10x92 Bor Ø, mm 10 Maks montasje, tfix, mm 30/10 Lengde, L, mm 92,0 Min. boredybde, h1, mm 55/75 Min. montasjedybde, hnom, mm 48/68 Effektiv monteringsdybde, hef, mm 40/60 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 45 Gjengelengde, f, mm 47 Anbefalt last, kN 4,3/5,7 Min. kantavstand, Cmin, mm 50 Karakteristisk kantavstand, Ccr, mm 60/90 Minste innbyrdes avstand, Smin, mm 50/40 Karakteristisk innbyrdes avstand, Scr, mm 120/180 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 17 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102888 Antall 40 Betegnelse Ekspansjonsbolt BA-E Plus 10x92/30/10 ETA EAN 7319610066126	Last ned bilde Artikkelark Del via e-post
▼	9658005326	10x102	10	40/20	102,0	55/75	25
Installasjonsparametere	Artnr 9658005326 Dimensjon 10x102 Bor Ø, mm 10 Maks montasje, tfix, mm 40/20 Lengde, L, mm 102,0 Min. boredybde, h1, mm 55/75 Min. montasjedybde, hnom, mm 48/68 Effektiv monteringsdybde, hef, mm 40/60 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 45 Gjengelengde, f, mm 57 Anbefalt last, kN 4,3/5,7 Min. kantavstand, Cmin, mm 50 Karakteristisk kantavstand, Ccr, mm 60/90 Minste innbyrdes avstand, Smin, mm 50/40 Karakteristisk innbyrdes avstand, Scr, mm 120/180 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 17 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102889 Antall 25 Betegnelse Ekspansjonsbolt BA-E Plus 10x102/40/20 ETA EAN 7319610066133	Last ned bilde Artikkelark Del via e-post
▼	9658005327	10x112	10	50/30	112,0	55/75	25
Installasjonsparametere	Artnr 9658005327 Dimensjon 10x112 Bor Ø, mm 10 Maks montasje, tfix, mm 50/30 Lengde, L, mm 112,0 Min. boredybde, h1, mm 55/75 Min. montasjedybde, hnom, mm 48/68 Effektiv monteringsdybde, hef, mm 40/60 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 45 Gjengelengde, f, mm 67 Anbefalt last, kN 4,3/5,7 Min. kantavstand, Cmin, mm 50 Karakteristisk kantavstand, Ccr, mm 60/90 Minste innbyrdes avstand, Smin, mm 50/40 Karakteristisk innbyrdes avstand, Scr, mm 120/180 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 17 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102890 Antall 25 Betegnelse Ekspansjonsbolt BA-E Plus 10x112/50/30 ETA EAN 7319610066140	Last ned bilde Artikkelark Del via e-post
▼	9658005329	10x132	10	70/50	132,0	55/75	25
Installasjonsparametere	Artnr 9658005329 Dimensjon 10x132 Bor Ø, mm 10 Maks montasje, tfix, mm 70/50 Lengde, L, mm 132,0 Min. boredybde, h1, mm 55/75 Min. montasjedybde, hnom, mm 48/68 Effektiv monteringsdybde, hef, mm 40/60 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 45 Gjengelengde, f, mm 87 Anbefalt last, kN 4,3/5,7 Min. kantavstand, Cmin, mm 50 Karakteristisk kantavstand, Ccr, mm 60/90 Minste innbyrdes avstand, Smin, mm 50/40 Karakteristisk innbyrdes avstand, Scr, mm 120/180 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 17 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102891 Antall 25 Betegnelse Ekspansjonsbolt BA-E Plus 10x132/70/50 ETA EAN 7319610066157	Last ned bilde Artikkelark Del via e-post
▼	9658005331	10x162	10	100/80	162,0	55/75	25
Installasjonsparametere	Artnr 9658005331 Dimensjon 10x162 Bor Ø, mm 10 Maks montasje, tfix, mm 100/80 Lengde, L, mm 162,0 Min. boredybde, h1, mm 55/75 Min. montasjedybde, hnom, mm 48/68 Effektiv monteringsdybde, hef, mm 40/60 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 45 Gjengelengde, f, mm 115 Anbefalt last, kN 4,3/5,7 Min. kantavstand, Cmin, mm 50 Karakteristisk kantavstand, Ccr, mm 60/90 Minste innbyrdes avstand, Smin, mm 50/40 Karakteristisk innbyrdes avstand, Scr, mm 120/180 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 17 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102892 Antall 25 Betegnelse Ekspansjonsbolt BA-E Plus 10x162/100/80 ETA EAN 7319610066164	Last ned bilde Artikkelark Del via e-post
▼	9658005338	12x88	12	10	88,0	70	20
Installasjonsparametere	Artnr 9658005338 Dimensjon 12x88 Bor Ø, mm 12 Maks montasje, tfix, mm 10 Lengde, L, mm 88,0 Min. boredybde, h1, mm 70 Min. montasjedybde, hnom, mm 61 Effektiv monteringsdybde, hef, mm 50 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 60 Gjengelengde, f, mm 38 Anbefalt last, kN 6,1/7,6 Min. kantavstand, Cmin, mm 60/55 Karakteristisk kantavstand, Ccr, mm 75/105 Minste innbyrdes avstand, Smin, mm 55/60 Karakteristisk innbyrdes avstand, Scr, mm 150/210 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 19 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102893 Antall 20 Betegnelse Ekspansjonsbolt BA-E Plus 12x88/10/- ETA EAN 7319610066171	Last ned bilde Artikkelark Del via e-post
▼	9658005340	12x103	12	25/5	103,0	70/90	20
Installasjonsparametere	Artnr 9658005340 Dimensjon 12x103 Bor Ø, mm 12 Maks montasje, tfix, mm 25/5 Lengde, L, mm 103,0 Min. boredybde, h1, mm 70/90 Min. montasjedybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 60 Gjengelengde, f, mm 53 Anbefalt last, kN 6,1/7,6 Min. kantavstand, Cmin, mm 60/55 Karakteristisk kantavstand, Ccr, mm 75/105 Minste innbyrdes avstand, Smin, mm 55/60 Karakteristisk innbyrdes avstand, Scr, mm 150/210 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 19 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102894 Antall 20 Betegnelse Ekspansjonsbolt BA-E Plus 12x103/25/5 ETA EAN 7319610066188	Last ned bilde Artikkelark Del via e-post
▼	9658005342	12x118	12	40/20	118,0	70/90	20
Installasjonsparametere	Artnr 9658005342 Dimensjon 12x118 Bor Ø, mm 12 Maks montasje, tfix, mm 40/20 Lengde, L, mm 118,0 Min. boredybde, h1, mm 70/90 Min. montasjedybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 60 Gjengelengde, f, mm 68 Anbefalt last, kN 6,1/7,6 Min. kantavstand, Cmin, mm 60/55 Karakteristisk kantavstand, Ccr, mm 75/105 Minste innbyrdes avstand, Smin, mm 55/60 Karakteristisk innbyrdes avstand, Scr, mm 150/210 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 19 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102895 Antall 20 Betegnelse Ekspansjonsbolt BA-E Plus 12x118/40/20 ETA EAN 7319610066195	Last ned bilde Artikkelark Del via e-post
▼	9658005343	12x128	12	50/30	128,0	70/90	20
Installasjonsparametere	Artnr 9658005343 Dimensjon 12x128 Bor Ø, mm 12 Maks montasje, tfix, mm 50/30 Lengde, L, mm 128,0 Min. boredybde, h1, mm 70/90 Min. montasjedybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 60 Gjengelengde, f, mm 78 Anbefalt last, kN 6,1/7,6 Min. kantavstand, Cmin, mm 60/55 Karakteristisk kantavstand, Ccr, mm 75/105 Minste innbyrdes avstand, Smin, mm 55/60 Karakteristisk innbyrdes avstand, Scr, mm 150/210 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 19 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102896 Antall 20 Betegnelse Ekspansjonsbolt BA-E Plus 12x128/50/30 ETA EAN 7319610066201	Last ned bilde Artikkelark Del via e-post
▼	9658005345	12x148	12	70/50	148,0	70/90	20
Installasjonsparametere	Artnr 9658005345 Dimensjon 12x148 Bor Ø, mm 12 Maks montasje, tfix, mm 70/50 Lengde, L, mm 148,0 Min. boredybde, h1, mm 70/90 Min. montasjedybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 60 Gjengelengde, f, mm 98 Anbefalt last, kN 6,1/7,6 Min. kantavstand, Cmin, mm 60/55 Karakteristisk kantavstand, Ccr, mm 75/105 Minste innbyrdes avstand, Smin, mm 55/60 Karakteristisk innbyrdes avstand, Scr, mm 150/210 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 19 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102897 Antall 20 Betegnelse Ekspansjonsbolt BA-E Plus 12x148/70/50 ETA EAN 7319610066218	Last ned bilde Artikkelark Del via e-post
▼	9658005346	12x163	12	85/65	163,0	70/90	20
Installasjonsparametere	Artnr 9658005346 Dimensjon 12x163 Bor Ø, mm 12 Maks montasje, tfix, mm 85/65 Lengde, L, mm 163,0 Min. boredybde, h1, mm 70/90 Min. montasjedybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 60 Gjengelengde, f, mm 113 Anbefalt last, kN 6,1/7,6 Min. kantavstand, Cmin, mm 60/55 Karakteristisk kantavstand, Ccr, mm 75/105 Minste innbyrdes avstand, Smin, mm 55/60 Karakteristisk innbyrdes avstand, Scr, mm 150/210 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 19 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102898 Antall 20 Betegnelse Ekspansjonsbolt BA-E Plus 12x163/85/65 ETA EAN 7319610066225	Last ned bilde Artikkelark Del via e-post
▼	9658005347	12x178	12	100/80	178,0	70/90	20
Installasjonsparametere	Artnr 9658005347 Dimensjon 12x178 Bor Ø, mm 12 Maks montasje, tfix, mm 100/80 Lengde, L, mm 178,0 Min. boredybde, h1, mm 70/90 Min. montasjedybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 60 Gjengelengde, f, mm 115 Anbefalt last, kN 6,1/7,6 Min. kantavstand, Cmin, mm 60/55 Karakteristisk kantavstand, Ccr, mm 75/105 Minste innbyrdes avstand, Smin, mm 55/60 Karakteristisk innbyrdes avstand, Scr, mm 150/210 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 19 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102879 Antall 20 Betegnelse Ekspansjonsbolt BA-E Plus 12x178/100/80 ETA EAN 7319610066232	Last ned bilde Artikkelark Del via e-post
▼	9658005357	16x123	16	5	123,0	110	10
Installasjonsparametere	Artnr 9658005357 Dimensjon 16x123 Bor Ø, mm 16 Maks montasje, tfix, mm 5 Lengde, L, mm 123,0 Min. boredybde, h1, mm 110 Min. montasjedybde, hnom, mm 97 Effektiv monteringsdybde, hef, mm 85 Min. materialtykkelse, hmin, mm 170 Avstandshull Ø, df, mm 18 Tiltrekningsmoment, Tinst, Nm 110 Gjengelengde, f, mm 65 Anbefalt last, kN 11,4 Min. kantavstand, Cmin, mm 65 Karakteristisk kantavstand, Ccr, mm 127 Minste innbyrdes avstand, Smin, mm 65 Karakteristisk innbyrdes avstand, Scr, mm 254 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 24 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102880 Antall 10 Betegnelse Ekspansjonsbolt BA-E Plus 16x123/5 ETA EAN 7319610066249	Last ned bilde Artikkelark Del via e-post
▼	9658005359	16x138	16	20	138,0	110	10
Installasjonsparametere	Artnr 9658005359 Dimensjon 16x138 Bor Ø, mm 16 Maks montasje, tfix, mm 20 Lengde, L, mm 138,0 Min. boredybde, h1, mm 110 Min. montasjedybde, hnom, mm 97 Effektiv monteringsdybde, hef, mm 85 Min. materialtykkelse, hmin, mm 170 Avstandshull Ø, df, mm 18 Tiltrekningsmoment, Tinst, Nm 110 Gjengelengde, f, mm 80 Anbefalt last, kN 11,4 Min. kantavstand, Cmin, mm 65 Karakteristisk kantavstand, Ccr, mm 127 Minste innbyrdes avstand, Smin, mm 65 Karakteristisk innbyrdes avstand, Scr, mm 254 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 24 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102881 Antall 10 Betegnelse Ekspansjonsbolt BA-E Plus 16x138/20 ETA EAN 7319610066256	Last ned bilde Artikkelark Del via e-post
▼	9658005362	16x163	16	50	163,0	110	10
Installasjonsparametere	Artnr 9658005362 Dimensjon 16x163 Bor Ø, mm 16 Maks montasje, tfix, mm 50 Lengde, L, mm 163,0 Min. boredybde, h1, mm 110 Min. montasjedybde, hnom, mm 97 Effektiv monteringsdybde, hef, mm 85 Min. materialtykkelse, hmin, mm 170 Avstandshull Ø, df, mm 18 Tiltrekningsmoment, Tinst, Nm 110 Gjengelengde, f, mm 110 Anbefalt last, kN 11,4 Min. kantavstand, Cmin, mm 65 Karakteristisk kantavstand, Ccr, mm 127 Minste innbyrdes avstand, Smin, mm 65 Karakteristisk innbyrdes avstand, Scr, mm 254 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 24 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102882 Antall 10 Betegnelse Ekspansjonsbolt BA-E Plus 16x163/50 ETA EAN 7319610066263	Last ned bilde Artikkelark Del via e-post
▼	9658005363	16x178	16	60	178,0	110	10
Installasjonsparametere	Artnr 9658005363 Dimensjon 16x178 Bor Ø, mm 16 Maks montasje, tfix, mm 60 Lengde, L, mm 178,0 Min. boredybde, h1, mm 110 Min. montasjedybde, hnom, mm 97 Effektiv monteringsdybde, hef, mm 85 Min. materialtykkelse, hmin, mm 170 Avstandshull Ø, df, mm 18 Tiltrekningsmoment, Tinst, Nm 110 Gjengelengde, f, mm 115 Anbefalt last, kN 11,4 Min. kantavstand, Cmin, mm 65 Karakteristisk kantavstand, Ccr, mm 127 Minste innbyrdes avstand, Smin, mm 65 Karakteristisk innbyrdes avstand, Scr, mm 254 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 24 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr 60102878 Antall 10 Betegnelse Ekspansjonsbolt BA-E Plus 16x178/60 ETA EAN 7319610066270	Last ned bilde Artikkelark Del via e-post
