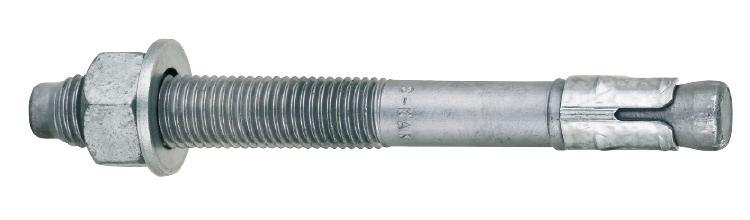

Ekspansjonsbolt BA-F

ETA-vurdert, varmforzinket

Høykvalitets ekspansjonsbolt for formontering, genomstikksmontasje og avstandsmontering. Brukes for montering av metall- og trekonstruksjoner i sprukket og usprukket betong samt natursten. Dra alltid til til angitt moment. Varmforzinket.

Europeisk typegodkjent, ETA 14/0219 og 19/0720 Option 1 - sprukket og usprukket betong. Varmforzinket for innen- og utendørs bruk. BA-F ekspansjonsbolt er en momenttilstrammet ekspansjonsbolt for bruk i sprukket og usprukket betong. Den er også brukbar for montasje i homogene grunnmateriale som tegl (maks M8) og natursten.

Materiale: Stål

Overflatebehandling: Varmforzinket

Miljø: For utendørs bruk

Monteringsanvisning

1) Bor med spesifisert bor angitt på produktdataene 2) Børst hullet 3) Blås med blåsepumpe, gjenta trinn 2 og 3 til hullet er fritt for støv 4) Skyv inn ekspansjonsbolten 5) Stram ekspansjonsbolten med anbefalt tiltrekkingsmoment

Bruksområde

Eksempler på bruksområder er stålkonstruksjoner, søyleføtter, bommer, kabelstiger, rekkverk, stiger eller fasadesystemer

Dokument

DoP-EJOT 4-012-190720-2020/01

DoP-EJOT 4-014-140219-2020

ETA-19/0720

ETA-14/0219

Produktinformasjon

Ekspansjonsbolt BA-F.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Diameter, mm	Lengde, L, mm	SW/Bitsspor	Antall
▼	9658002100	6x40	6	M6	40	10	150
Installasjonsparametere	Artnr 9658002100 Dimensjon 6x40 Bor Ø, mm 6 Diameter, mm M6 Lengde, L, mm 40 SW/Bitsspor 10 Maks montasje, tfix, mm 2 Min. boredybde, h1, mm 35 Min. montasjedybde, hnom, mm 30 Min. materialtykkelse, hmin, mm 80 Avstandshull Ø, df, mm 7 Tiltrekningsmoment, Tinst, Nm 7 Gjengelengde, f, mm 18 Uttrekksverdi, kN 1,6 Skjærlast, kN 1,5 Material Stål Overflatebehandling Varmforzinket Korrosjonsklasse C4 ETA/DoP EJOT 4-012-190720-2020/01, ETA-19/0720 Db-nr 2423352 Antall 150 Betegnelse Ekspansjonsbolt BA-F 6x40 ETA EAN 7319610065747	Last ned bilde Artikkelark Del via e-post
▼	9658002102	6x65	6	M6	65	10	100
Installasjonsparametere	Artnr 9658002102 Dimensjon 6x65 Bor Ø, mm 6 Diameter, mm M6 Lengde, L, mm 65 SW/Bitsspor 10 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 50 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 80 Avstandshull Ø, df, mm 7 Tiltrekningsmoment, Tinst, Nm 7 Gjengelengde, f, mm 38 Uttrekksverdi, kN 1,8 Skjærlast, kN 1,8 Material Stål Overflatebehandling Varmforzinket Korrosjonsklasse C4 ETA/DoP EJOT 4-012-190720-2020/01, ETA-19/0720 Db-nr 2423350 Antall 100 Betegnelse Ekspansjonsbolt BA-F 6x65/15 ETA EAN 7319610065754	Last ned bilde Artikkelark Del via e-post
▼	9658002104	6x100	6	M6	100	10	100
Installasjonsparametere	Artnr 9658002104 Dimensjon 6x100 Bor Ø, mm 6 Diameter, mm M6 Lengde, L, mm 100 SW/Bitsspor 10 Maks montasje, tfix, mm 50 Min. boredybde, h1, mm 50 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 80 Avstandshull Ø, df, mm 7 Tiltrekningsmoment, Tinst, Nm 7 Gjengelengde, f, mm 60 Uttrekksverdi, kN 1,8 Skjærlast, kN 1,8 Material Stål Overflatebehandling Varmforzinket Korrosjonsklasse C4 ETA/DoP EJOT 4-012-190720-2020/01, ETA-19/0720 Db-nr 2423351 Antall 100 Betegnelse Ekspansjonsbolt BA-F- 6x100/50 ETA EAN 7319610065761	Last ned bilde Artikkelark Del via e-post
▼	9658002110	8x50	8	M8	52	13	100
Installasjonsparametere	Artnr 9658002110 Dimensjon 8x50 Bor Ø, mm 8 Diameter, mm M8 Lengde, L, mm 52 SW/Bitsspor 13 Maks montasje, tfix, mm 2 Min. boredybde, h1, mm 45 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm 15 Gjengelengde, f, mm 23 Uttrekksverdi, kN 2,6 Skjærlast, kN 4,8 Material Stål Overflatebehandling Varmforzinket Korrosjonsklasse C4 ETA/DoP EJOT 4-012-190720-2020/01, ETA-19/0720 Antall 100 Betegnelse Ekspansjonsbolt BA-F 8x50/2 ETA EAN 7319610065778	Last ned bilde Artikkelark Del via e-post
▼	9658003116	8x112	8	M8	112	13	40
Installasjonsparametere	Artnr 9658003116 Dimensjon 8x112 Bor Ø, mm 8 Diameter, mm M8 Lengde, L, mm 112 SW/Bitsspor 13 Maks montasje, tfix, mm 50 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 50 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm 20 Gjengelengde, f, mm 72 Uttrekksverdi, kN 3,6 Skjærlast, kN 4,8 Material Stål Overflatebehandling Varmforzinket Korrosjonsklasse C4 ETA/DoP EJOT 4-012-190720-2020/01, EJOT 4-014-140219-2020, ETA-19/0720, ETA-14/0219 Antall 40 Betegnelse Ekspansjonsbolt BA-F 8x112/50 fzv ETA EAN 7319610070307	Last ned bilde Artikkelark Del via e-post
▼	9658002130	10x60	10	M10	62	17	50
Installasjonsparametere	Artnr 9658002130 Dimensjon 10x60 Bor Ø, mm 10 Diameter, mm M10 Lengde, L, mm 62 SW/Bitsspor 17 Maks montasje, tfix, mm 3 Min. boredybde, h1, mm 50 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 30 Gjengelengde, f, mm 26 Uttrekksverdi, kN 3,5 Skjærlast, kN 5,9 Material Stål Overflatebehandling Varmforzinket Korrosjonsklasse C4 ETA/DoP - Antall 50 Betegnelse Ekspansjonsbolt BA-F-10x60/3 EAN 7319610065785	Last ned bilde Artikkelark Del via e-post
▼	9658003132	10x92	10	M10	92	17	40
Installasjonsparametere	Artnr 9658003132 Dimensjon 10x92 Bor Ø, mm 10 Diameter, mm M10 Lengde, L, mm 92 SW/Bitsspor 17 Maks montasje, tfix, mm 10 Min. boredybde, h1, mm 75 Min. montasjedybde, hnom, mm 68 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 35 Gjengelengde, f, mm 47 Uttrekksverdi, kN 6,3 Skjærlast, kN 8,7 Material Stål Overflatebehandling Varmforzinket Korrosjonsklasse C4 ETA/DoP EJOT 4-014-140219-2020, ETA-14/0219 Antall 40 Betegnelse Ekspansjonsbolt BA-F-10x92/10 fzv ETA EAN 7319610065808	Last ned bilde Artikkelark Del via e-post
▼	9658003137	10x132	10	M10	132	17	25
Installasjonsparametere	Artnr 9658003137 Dimensjon 10x132 Bor Ø, mm 10 Diameter, mm M10 Lengde, L, mm 132 SW/Bitsspor 17 Maks montasje, tfix, mm 50 Min. boredybde, h1, mm 75 Min. montasjedybde, hnom, mm 68 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 35 Gjengelengde, f, mm 87 Uttrekksverdi, kN 6,3 Skjærlast, kN 8,7 Material Stål Overflatebehandling Varmforzinket Korrosjonsklasse C4 ETA/DoP EJOT 4-014-140219-2020, ETA-14/0219 Antall 25 Betegnelse Ekspansjonsbolt BA-F-10x132/50 fzv ETA EAN 7319610070321	Last ned bilde Artikkelark Del via e-post
▼	9658003155	12x163	12	M12	163	19	20
Installasjonsparametere	Artnr 9658003155 Dimensjon 12x163 Bor Ø, mm 12 Diameter, mm M12 Lengde, L, mm 163 SW/Bitsspor 19 Maks montasje, tfix, mm 65 Min. boredybde, h1, mm 90 Min. montasjedybde, hnom, mm 81 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 50 Gjengelengde, f, mm 113 Uttrekksverdi, kN 7,9 Skjærlast, kN 11 Material Stål Overflatebehandling Varmforzinket Korrosjonsklasse C4 ETA/DoP EJOT 4-014-140219-2020, ETA-14/0219 Antall 20 Betegnelse Ekspansjonsbolt BA-F-12x163/65 fzv ETA EAN 7319610070352	Last ned bilde Artikkelark Del via e-post
▼	9658002162	12x253	12	M12	253	19	10
Installasjonsparametere	Artnr 9658002162 Dimensjon 12x253 Bor Ø, mm 12 Diameter, mm M12 Lengde, L, mm 253 SW/Bitsspor 19 Maks montasje, tfix, mm 155 Min. boredybde, h1, mm 90 Min. montasjedybde, hnom, mm 81 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 50 Gjengelengde, f, mm 46 Uttrekksverdi, kN 6,4 Skjærlast, kN 6,4 Material Stål Overflatebehandling Varmforzinket Korrosjonsklasse C4 ETA/DoP - Db-nr 2423354 Antall 10 Betegnelse Ekspansjonsbolt BA-F-12x253/155 fzv EAN 7319610067451	Last ned bilde Artikkelark Del via e-post
▼	9658002176	16x213	16	M16	213	24	5
Installasjonsparametere	Artnr 9658002176 Dimensjon 16x213 Bor Ø, mm 16 Diameter, mm M16 Lengde, L, mm 213 SW/Bitsspor 24 Maks montasje, tfix, mm 95 Min. boredybde, h1, mm 110 Min. montasjedybde, hnom, mm 96 Min. materialtykkelse, hmin, mm 170 Avstandshull Ø, df, mm 18 Tiltrekningsmoment, Tinst, Nm 120 Gjengelengde, f, mm 55 Uttrekksverdi, kN 10 Skjærlast, kN 10 Material Stål Overflatebehandling Varmforzinket Korrosjonsklasse C4 ETA/DoP - Db-nr 2423357 Antall 5 Betegnelse Ekspansjonsbolt BA-F-16x213/95 fzv EAN 7319610067468	Last ned bilde Artikkelark Del via e-post
▼	9658002180	20x170	20	M20	170	30	5
Installasjonsparametere	Artnr 9658002180 Dimensjon 20x170 Bor Ø, mm 20 Diameter, mm M20 Lengde, L, mm 170 SW/Bitsspor 30 Maks montasje, tfix, mm 20 Min. boredybde, h1, mm 130 Min. montasjedybde, hnom, mm 125 Min. materialtykkelse, hmin, mm 180 Avstandshull Ø, df, mm 22 Tiltrekningsmoment, Tinst, Nm 240 Gjengelengde, f, mm 55 Uttrekksverdi, kN 19,8 Skjærlast, kN 26 Material Stål Overflatebehandling Varmforzinket Korrosjonsklasse C4 ETA/DoP - Db-nr 2423355 Antall 5 Betegnelse Ekspansjonsbolt BA-F-20x170/20 fzv EAN 7319610065792	Last ned bilde Artikkelark Del via e-post
▼	9658002182	20x220	20	M20	220	30	5
Installasjonsparametere	Artnr 9658002182 Dimensjon 20x220 Bor Ø, mm 20 Diameter, mm M20 Lengde, L, mm 220 SW/Bitsspor 30 Maks montasje, tfix, mm 70 Min. boredybde, h1, mm 130 Min. montasjedybde, hnom, mm 125 Min. materialtykkelse, hmin, mm 180 Avstandshull Ø, df, mm 22 Tiltrekningsmoment, Tinst, Nm 240 Gjengelengde, f, mm 55 Uttrekksverdi, kN 19,8 Skjærlast, kN 26 Material Stål Overflatebehandling Varmforzinket Korrosjonsklasse C4 ETA/DoP - Db-nr 2423356 Antall 5 Betegnelse Ekspansjonsbolt BA-F-20x220/70 fzv EAN 7319610068182	Last ned bilde Artikkelark Del via e-post
▼	9658002184	20x280	20	M20	280	30	5
Installasjonsparametere	Artnr 9658002184 Dimensjon 20x280 Bor Ø, mm 20 Diameter, mm M20 Lengde, L, mm 280 SW/Bitsspor 30 Maks montasje, tfix, mm 130 Min. boredybde, h1, mm 130 Min. montasjedybde, hnom, mm 125 Min. materialtykkelse, hmin, mm 180 Avstandshull Ø, df, mm 22 Tiltrekningsmoment, Tinst, Nm 240 Gjengelengde, f, mm 55 Uttrekksverdi, kN 19,8 Skjærlast, kN 26 Material Stål Overflatebehandling Varmforzinket Korrosjonsklasse C4 ETA/DoP - Db-nr 2423353 Antall 5 Betegnelse Ekspansjonsbolt BA-F-20x280/130 fzv EAN 7319610067475	Last ned bilde Artikkelark Del via e-post
