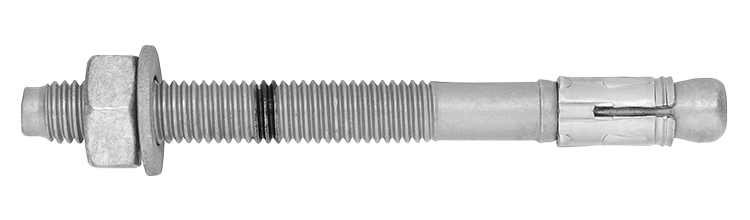

Ekspansjonsbolt BA-F-Plus

ETA-vurdert, varmforzinket

Høykvalitets ekspansjonsbolt for formontering, genomstikksmontasje og avstandsmontering. Brukes for montering av metall- og trekonstruksjoner i sprukket og usprukket betong samt natursten. Dra alltid til til angitt moment. Varmforzinket.

Europeisk typegodkjent, ETA 18/0219 Option 1 - sprukket og usprukket betong. Varmforzinket for innen- og utendørs montasje. BA-F-Plus ekspansjonsbolt går lett gjennom materialet ved gjennomstikksmontasje og er enklere å slå ned i betongen. To monteringsdybder på dimensjonene 10 & 12 mm der angitt mål (tfix) samt dimensjon er angitt på bolten. Markering på hode for lengde og dimensjon.

Materiale: Stål
Overflatebehandling: Varmforzinket
Miljø: For utendørs bruk
Korrosivitetsklasse
Brannmotstandsklasse
entityproperties.propertynames.ep_prod_icons.p-0031
Eta-Vurdert
Miljøvurdering EPD
Stålprofil Mot Betong

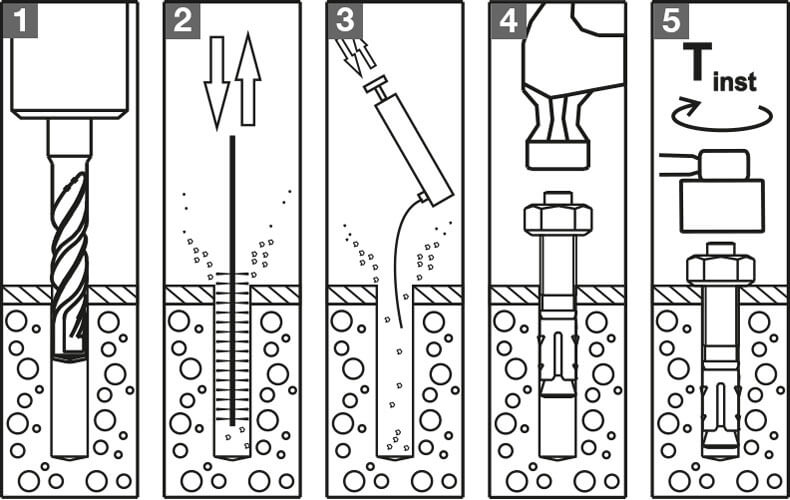

Monteringsanvisning

1) Bor med spesifisert bor angitt på produktdataene 2) Børst hullet 3) Blås med blåsepumpe, gjenta trinn 2 og 3 til hullet er fritt for støv 4) Skyv inn ekspansjonsbolten 5) Stram ekspansjonsbolten med anbefalt tiltrekkingsmoment

Monteringsanvisning product.sketchpicture.titletext

Bruksområde

Eksempler på bruksområder er stålkonstruksjoner, søyleføtter, bommer, kabelstiger, rekkverk, stiger eller fasadesystemer

Dokument

Produktinformasjon

Ekspansjonsbolt BA-F-Plus.pdf
Art. nr Dimensjon Bor Ø, mm Lengde, L, mm SW/Bitsspor Maks montasje, tfix, mm Antall
9658003308 8x57 8 57 13 5 50

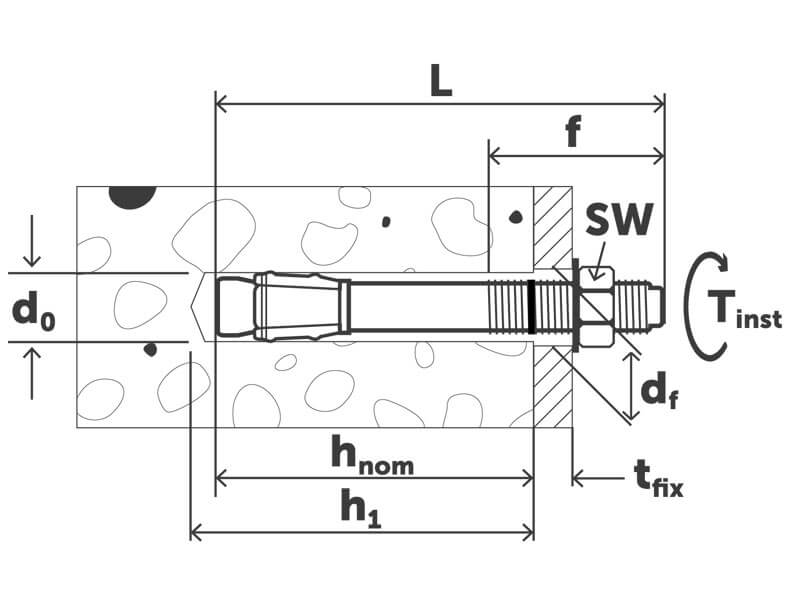

Installasjonsparametere
Artnr
9658003308
Dimensjon
8x57
Bor Ø, mm
8
Lengde, L, mm
57
SW/Bitsspor
13
Maks montasje, tfix, mm
5
Min. boredybde, h1, mm
47
Min. montasjedybde, hnom, mm
40
Effektiv monteringsdybde, hef, mm
40
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Tiltrekningsmoment, Tinst, Nm
15
Gjengelengde, f, mm
17
Anbefalt last, kN
2,4/3,8
Min. kantavstand, Cmin, mm
40
Karakteristisk kantavstand, Ccr, mm
72
Minste innbyrdes avstand, Smin, mm
35
Karakteristisk innbyrdes avstand, Scr, mm
144
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-031-160934-202201, ETA-16/0934
Antall
50
Betegnelse
Ekspansjonsbolt BA-F Plus 8x57/5 ETA
EAN
7319610087343
Bilde av Ekspansjonsbolt BA-F Plus 8x57/5 ETA
Last ned bilde
Artikkelark
9658003310 8x75 8 75 13 10 50
Installasjonsparametere
Artnr
9658003310
Dimensjon
8x75
Bor Ø, mm
8
Lengde, L, mm
75
SW/Bitsspor
13
Maks montasje, tfix, mm
10
Min. boredybde, h1, mm
60
Min. montasjedybde, hnom, mm
53
Effektiv monteringsdybde, hef, mm
48
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Tiltrekningsmoment, Tinst, Nm
15
Gjengelengde, f, mm
35
Anbefalt last, kN
4,1
Min. kantavstand, Cmin, mm
40
Karakteristisk kantavstand, Ccr, mm
72
Minste innbyrdes avstand, Smin, mm
35
Karakteristisk innbyrdes avstand, Scr, mm
144
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423360
Antall
50
Betegnelse
Ekspansjonsbolt BA-F Plus 8x75/10 ETA
EAN
7319610065815
Bilde av Ekspansjonsbolt BA-F Plus 8x75/10 ETA
Last ned bilde
Artikkelark
9658003312 8x95 8 95 13 30 50
Installasjonsparametere
Artnr
9658003312
Dimensjon
8x95
Bor Ø, mm
8
Lengde, L, mm
95
SW/Bitsspor
13
Maks montasje, tfix, mm
30
Min. boredybde, h1, mm
60
Min. montasjedybde, hnom, mm
53
Effektiv monteringsdybde, hef, mm
48
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Tiltrekningsmoment, Tinst, Nm
15
Gjengelengde, f, mm
55
Anbefalt last, kN
4,1
Min. kantavstand, Cmin, mm
40
Karakteristisk kantavstand, Ccr, mm
72
Minste innbyrdes avstand, Smin, mm
35
Karakteristisk innbyrdes avstand, Scr, mm
144
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423364
Antall
50
Betegnelse
Ekspansjonsbolt BA-F Plus 8x95/30 ETA
EAN
7319610065822
Bilde av Ekspansjonsbolt BA-F Plus 8x95/30 ETA
Last ned bilde
Artikkelark
9658003314 8x115 8 115 13 50 40
Installasjonsparametere
Artnr
9658003314
Dimensjon
8x115
Bor Ø, mm
8
Lengde, L, mm
115
SW/Bitsspor
13
Maks montasje, tfix, mm
50
Min. boredybde, h1, mm
60
Min. montasjedybde, hnom, mm
53
Effektiv monteringsdybde, hef, mm
48
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Tiltrekningsmoment, Tinst, Nm
15
Gjengelengde, f, mm
75
Anbefalt last, kN
4,1
Min. kantavstand, Cmin, mm
40
Karakteristisk kantavstand, Ccr, mm
72
Minste innbyrdes avstand, Smin, mm
35
Karakteristisk innbyrdes avstand, Scr, mm
144
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423367
Antall
40
Betegnelse
Ekspansjonsbolt BA-F Plus 8x115/50 ETA
EAN
7319610065839
Bilde av Ekspansjonsbolt BA-F Plus 8x115/50 ETA
Last ned bilde
Artikkelark
9658003316 8x150 8 150 13 85 40
Installasjonsparametere
Artnr
9658003316
Dimensjon
8x150
Bor Ø, mm
8
Lengde, L, mm
150
SW/Bitsspor
13
Maks montasje, tfix, mm
85
Min. boredybde, h1, mm
60
Min. montasjedybde, hnom, mm
53
Effektiv monteringsdybde, hef, mm
48
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Tiltrekningsmoment, Tinst, Nm
15
Gjengelengde, f, mm
110
Anbefalt last, kN
4,1
Min. kantavstand, Cmin, mm
40
Karakteristisk kantavstand, Ccr, mm
72
Minste innbyrdes avstand, Smin, mm
35
Karakteristisk innbyrdes avstand, Scr, mm
144
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423371
Antall
40
Betegnelse
Ekspansjonsbolt BA-F Plus 8x150/85 ETA
EAN
7319610065846
Bilde av Ekspansjonsbolt BA-F Plus 8x150/85 ETA
Last ned bilde
Artikkelark
9658003323 10x72 10 72 17 10 40
Installasjonsparametere
Artnr
9658003323
Dimensjon
10x72
Bor Ø, mm
10
Lengde, L, mm
72
SW/Bitsspor
17
Maks montasje, tfix, mm
10
Min. boredybde, h1, mm
55
Min. montasjedybde, hnom, mm
48
Effektiv monteringsdybde, hef, mm
40
Min. materialtykkelse, hmin, mm
120
Avstandshull Ø, df, mm
12
Tiltrekningsmoment, Tinst, Nm
30
Gjengelengde, f, mm
27
Anbefalt last, kN
4,3/5,7
Min. kantavstand, Cmin, mm
50
Karakteristisk kantavstand, Ccr, mm
60/90
Minste innbyrdes avstand, Smin, mm
50/40
Karakteristisk innbyrdes avstand, Scr, mm
120/180
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423373
Antall
40
Betegnelse
Ekspansjonsbolt BA-F Plus 10x72/10/- ETA
EAN
7319610065853
Bilde av Ekspansjonsbolt BA-F Plus 10x72/10/- ETA
Last ned bilde
Artikkelark
9658003325 10x92 10 92 17 30/10 40
Installasjonsparametere
Artnr
9658003325
Dimensjon
10x92
Bor Ø, mm
10
Lengde, L, mm
92
SW/Bitsspor
17
Maks montasje, tfix, mm
30/10
Min. boredybde, h1, mm
55/75
Min. montasjedybde, hnom, mm
48/68
Effektiv monteringsdybde, hef, mm
40/60
Min. materialtykkelse, hmin, mm
120
Avstandshull Ø, df, mm
12
Tiltrekningsmoment, Tinst, Nm
30
Gjengelengde, f, mm
47
Anbefalt last, kN
4,3/5,7
Min. kantavstand, Cmin, mm
50
Karakteristisk kantavstand, Ccr, mm
60/90
Minste innbyrdes avstand, Smin, mm
50/40
Karakteristisk innbyrdes avstand, Scr, mm
120/180
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423361
Antall
40
Betegnelse
Ekspansjonsbolt BA-F Plus 10x92/30/10 ETA
EAN
7319610065860
Bilde av Ekspansjonsbolt BA-F Plus 10x92/30/10 ETA
Last ned bilde
Artikkelark
9658003326 10x102 10 102 17 40/20 25
Installasjonsparametere
Artnr
9658003326
Dimensjon
10x102
Bor Ø, mm
10
Lengde, L, mm
102
SW/Bitsspor
17
Maks montasje, tfix, mm
40/20
Min. boredybde, h1, mm
55/75
Min. montasjedybde, hnom, mm
48/68
Effektiv monteringsdybde, hef, mm
40/60
Min. materialtykkelse, hmin, mm
120
Avstandshull Ø, df, mm
12
Tiltrekningsmoment, Tinst, Nm
30
Gjengelengde, f, mm
57
Anbefalt last, kN
4,3/5,7
Min. kantavstand, Cmin, mm
50
Karakteristisk kantavstand, Ccr, mm
60/90
Minste innbyrdes avstand, Smin, mm
50/40
Karakteristisk innbyrdes avstand, Scr, mm
120/180
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423362
Antall
25
Betegnelse
Ekspansjonsbolt BA-F Plus 10x102/40/20 ETA
EAN
7319610065877
Bilde av Ekspansjonsbolt BA-F Plus 10x102/40/20 ETA
Last ned bilde
Artikkelark
9658003327 10x112 10 112 17 50/30 25
Installasjonsparametere
Artnr
9658003327
Dimensjon
10x112
Bor Ø, mm
10
Lengde, L, mm
112
SW/Bitsspor
17
Maks montasje, tfix, mm
50/30
Min. boredybde, h1, mm
55/75
Min. montasjedybde, hnom, mm
48/68
Effektiv monteringsdybde, hef, mm
40/60
Min. materialtykkelse, hmin, mm
120
Avstandshull Ø, df, mm
12
Tiltrekningsmoment, Tinst, Nm
30
Gjengelengde, f, mm
67
Anbefalt last, kN
4,3/5,7
Min. kantavstand, Cmin, mm
50
Karakteristisk kantavstand, Ccr, mm
60/90
Minste innbyrdes avstand, Smin, mm
50/40
Karakteristisk innbyrdes avstand, Scr, mm
120/180
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423365
Antall
25
Betegnelse
Ekspansjonsbolt BA-F Plus 10x112/50/30 ETA
EAN
7319610065884
Bilde av Ekspansjonsbolt BA-F Plus 10x112/50/30 ETA
Last ned bilde
Artikkelark
9658003329 10x132 10 132 17 70/50 25
Installasjonsparametere
Artnr
9658003329
Dimensjon
10x132
Bor Ø, mm
10
Lengde, L, mm
132
SW/Bitsspor
17
Maks montasje, tfix, mm
70/50
Min. boredybde, h1, mm
55/75
Min. montasjedybde, hnom, mm
48/68
Effektiv monteringsdybde, hef, mm
40/60
Min. materialtykkelse, hmin, mm
120
Avstandshull Ø, df, mm
12
Tiltrekningsmoment, Tinst, Nm
30
Gjengelengde, f, mm
87
Anbefalt last, kN
4,3/5,7
Min. kantavstand, Cmin, mm
50
Karakteristisk kantavstand, Ccr, mm
60/90
Minste innbyrdes avstand, Smin, mm
50/40
Karakteristisk innbyrdes avstand, Scr, mm
120/180
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423368
Antall
25
Betegnelse
Ekspansjonsbolt BA-F Plus 10x132/70/50 ETA
EAN
7319610065891
Bilde av Ekspansjonsbolt BA-F Plus 10x132/70/50 ETA
Last ned bilde
Artikkelark
9658003331 10x162 10 162 17 100/80 25
Installasjonsparametere
Artnr
9658003331
Dimensjon
10x162
Bor Ø, mm
10
Lengde, L, mm
162
SW/Bitsspor
17
Maks montasje, tfix, mm
100/80
Min. boredybde, h1, mm
55/75
Min. montasjedybde, hnom, mm
48/68
Effektiv monteringsdybde, hef, mm
40/60
Min. materialtykkelse, hmin, mm
120
Avstandshull Ø, df, mm
12
Tiltrekningsmoment, Tinst, Nm
30
Gjengelengde, f, mm
115
Anbefalt last, kN
4,3/5,7
Min. kantavstand, Cmin, mm
50
Karakteristisk kantavstand, Ccr, mm
60/90
Minste innbyrdes avstand, Smin, mm
50/40
Karakteristisk innbyrdes avstand, Scr, mm
120/180
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423358
Antall
25
Betegnelse
Ekspansjonsbolt BA-F Plus 10x162/100/80 ETA
EAN
7319610065907
Bilde av Ekspansjonsbolt BA-F Plus 10x162/100/80 ETA
Last ned bilde
Artikkelark
9658003338 12x88 12 88 19 10 20
Installasjonsparametere
Artnr
9658003338
Dimensjon
12x88
Bor Ø, mm
12
Lengde, L, mm
88
SW/Bitsspor
19
Maks montasje, tfix, mm
10
Min. boredybde, h1, mm
70
Min. montasjedybde, hnom, mm
61
Effektiv monteringsdybde, hef, mm
50
Min. materialtykkelse, hmin, mm
140
Avstandshull Ø, df, mm
14
Tiltrekningsmoment, Tinst, Nm
60
Gjengelengde, f, mm
38
Anbefalt last, kN
6,1/7,6
Min. kantavstand, Cmin, mm
60/55
Karakteristisk kantavstand, Ccr, mm
75/105
Minste innbyrdes avstand, Smin, mm
55/60
Karakteristisk innbyrdes avstand, Scr, mm
150/210
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423374
Antall
20
Betegnelse
Ekspansjonsbolt BA-F Plus 12x88/10/ ETA
EAN
7319610065914
Bilde av Ekspansjonsbolt BA-F Plus 12x88/10/ ETA
Last ned bilde
Artikkelark
9658003340 12x103 12 103 19 25/5 20
Installasjonsparametere
Artnr
9658003340
Dimensjon
12x103
Bor Ø, mm
12
Lengde, L, mm
103
SW/Bitsspor
19
Maks montasje, tfix, mm
25/5
Min. boredybde, h1, mm
70/90
Min. montasjedybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialtykkelse, hmin, mm
140
Avstandshull Ø, df, mm
14
Tiltrekningsmoment, Tinst, Nm
60
Gjengelengde, f, mm
53
Anbefalt last, kN
6,1/7,6
Min. kantavstand, Cmin, mm
60/55
Karakteristisk kantavstand, Ccr, mm
75/105
Minste innbyrdes avstand, Smin, mm
55/60
Karakteristisk innbyrdes avstand, Scr, mm
150/210
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423372
Antall
20
Betegnelse
Ekspansjonsbolt BA-F Plus 12x103/25/5 ETA
EAN
7319610065921
Bilde av Ekspansjonsbolt BA-F Plus 12x103/25/5 ETA
Last ned bilde
Artikkelark
9658003342 12x118 12 118 19 40/20 20
Installasjonsparametere
Artnr
9658003342
Dimensjon
12x118
Bor Ø, mm
12
Lengde, L, mm
118
SW/Bitsspor
19
Maks montasje, tfix, mm
40/20
Min. boredybde, h1, mm
70/90
Min. montasjedybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialtykkelse, hmin, mm
140
Avstandshull Ø, df, mm
14
Tiltrekningsmoment, Tinst, Nm
60
Gjengelengde, f, mm
68
Anbefalt last, kN
6,1/7,6
Min. kantavstand, Cmin, mm
60/55
Karakteristisk kantavstand, Ccr, mm
75/105
Minste innbyrdes avstand, Smin, mm
55/60
Karakteristisk innbyrdes avstand, Scr, mm
150/210
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423363
Antall
20
Betegnelse
Ekspansjonsbolt BA-F Plus 12x118/40/20 ETA
EAN
7319610065938
Bilde av Ekspansjonsbolt BA-F Plus 12x118/40/20 ETA
Last ned bilde
Artikkelark
9658003343 12x128 12 128 19 50/30 20
Installasjonsparametere
Artnr
9658003343
Dimensjon
12x128
Bor Ø, mm
12
Lengde, L, mm
128
SW/Bitsspor
19
Maks montasje, tfix, mm
50/30
Min. boredybde, h1, mm
70/90
Min. montasjedybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialtykkelse, hmin, mm
140
Avstandshull Ø, df, mm
14
Tiltrekningsmoment, Tinst, Nm
60
Gjengelengde, f, mm
78
Anbefalt last, kN
6,1/7,6
Min. kantavstand, Cmin, mm
60/55
Karakteristisk kantavstand, Ccr, mm
75/105
Minste innbyrdes avstand, Smin, mm
55/60
Karakteristisk innbyrdes avstand, Scr, mm
150/210
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423366
Antall
20
Betegnelse
Ekspansjonsbolt BA-F Plus 12x128/50/30 ETA
EAN
7319610065945
Bilde av Ekspansjonsbolt BA-F Plus 12x128/50/30 ETA
Last ned bilde
Artikkelark
9658003345 12x148 12 148 19 70/50 20
Installasjonsparametere
Artnr
9658003345
Dimensjon
12x148
Bor Ø, mm
12
Lengde, L, mm
148
SW/Bitsspor
19
Maks montasje, tfix, mm
70/50
Min. boredybde, h1, mm
70/90
Min. montasjedybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialtykkelse, hmin, mm
140
Avstandshull Ø, df, mm
14
Tiltrekningsmoment, Tinst, Nm
60
Gjengelengde, f, mm
98
Anbefalt last, kN
6,1/7,6
Min. kantavstand, Cmin, mm
60/55
Karakteristisk kantavstand, Ccr, mm
75/105
Minste innbyrdes avstand, Smin, mm
55/60
Karakteristisk innbyrdes avstand, Scr, mm
150/210
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423369
Antall
20
Betegnelse
Ekspansjonsbolt BA-F Plus 12x148/70/50 ETA
EAN
7319610065952
Bilde av Ekspansjonsbolt BA-F Plus 12x148/70/50 ETA
Last ned bilde
Artikkelark
9658003346 12x163 12 163 19 85/65 20
Installasjonsparametere
Artnr
9658003346
Dimensjon
12x163
Bor Ø, mm
12
Lengde, L, mm
163
SW/Bitsspor
19
Maks montasje, tfix, mm
85/65
Min. boredybde, h1, mm
70/90
Min. montasjedybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialtykkelse, hmin, mm
140
Avstandshull Ø, df, mm
14
Tiltrekningsmoment, Tinst, Nm
60
Gjengelengde, f, mm
113
Anbefalt last, kN
6,1/7,6
Min. kantavstand, Cmin, mm
60/55
Karakteristisk kantavstand, Ccr, mm
75/105
Minste innbyrdes avstand, Smin, mm
55/60
Karakteristisk innbyrdes avstand, Scr, mm
150/210
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423370
Antall
20
Betegnelse
Ekspansjonsbolt BA-F Plus 12x163/85/65 ETA
EAN
7319610065969
Bilde av Ekspansjonsbolt BA-F Plus 12x163/85/65 ETA
Last ned bilde
Artikkelark
9658003347 12x178 12 178 19 100/80 20
Installasjonsparametere
Artnr
9658003347
Dimensjon
12x178
Bor Ø, mm
12
Lengde, L, mm
178
SW/Bitsspor
19
Maks montasje, tfix, mm
100/80
Min. boredybde, h1, mm
70/90
Min. montasjedybde, hnom, mm
61/81
Effektiv monteringsdybde, hef, mm
50/70
Min. materialtykkelse, hmin, mm
140
Avstandshull Ø, df, mm
14
Tiltrekningsmoment, Tinst, Nm
60
Gjengelengde, f, mm
115
Anbefalt last, kN
6,1/7,6
Min. kantavstand, Cmin, mm
60/55
Karakteristisk kantavstand, Ccr, mm
75/105
Minste innbyrdes avstand, Smin, mm
55/60
Karakteristisk innbyrdes avstand, Scr, mm
150/210
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423359
Antall
20
Betegnelse
Ekspansjonsbolt BA-F Plus 12x178/100/80 ETA
EAN
7319610065976
Bilde av Ekspansjonsbolt BA-F Plus 12x178/100/80 ETA
Last ned bilde
Artikkelark
9658003357 16x123 16 123 24 5 10
Installasjonsparametere
Artnr
9658003357
Dimensjon
16x123
Bor Ø, mm
16
Lengde, L, mm
123
SW/Bitsspor
24
Maks montasje, tfix, mm
5
Min. boredybde, h1, mm
110
Min. montasjedybde, hnom, mm
97
Effektiv monteringsdybde, hef, mm
85
Min. materialtykkelse, hmin, mm
170
Avstandshull Ø, df, mm
18
Tiltrekningsmoment, Tinst, Nm
110
Gjengelengde, f, mm
65
Anbefalt last, kN
11,4
Min. kantavstand, Cmin, mm
65
Karakteristisk kantavstand, Ccr, mm
127
Minste innbyrdes avstand, Smin, mm
65
Karakteristisk innbyrdes avstand, Scr, mm
254
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423378
Antall
10
Betegnelse
Ekspansjonsbolt BA-F Plus 16x123/5 ETA
EAN
7319610065983
Bilde av Ekspansjonsbolt BA-F Plus 16x123/5 ETA
Last ned bilde
Artikkelark
9658003359 16x138 16 138 24 20 10
Installasjonsparametere
Artnr
9658003359
Dimensjon
16x138
Bor Ø, mm
16
Lengde, L, mm
138
SW/Bitsspor
24
Maks montasje, tfix, mm
20
Min. boredybde, h1, mm
110
Min. montasjedybde, hnom, mm
97
Effektiv monteringsdybde, hef, mm
85
Min. materialtykkelse, hmin, mm
170
Avstandshull Ø, df, mm
18
Tiltrekningsmoment, Tinst, Nm
110
Gjengelengde, f, mm
80
Anbefalt last, kN
11,4
Min. kantavstand, Cmin, mm
65
Karakteristisk kantavstand, Ccr, mm
127
Minste innbyrdes avstand, Smin, mm
65
Karakteristisk innbyrdes avstand, Scr, mm
254
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423375
Antall
10
Betegnelse
Ekspansjonsbolt BA-F Plus 16x138/20 ETA
EAN
7319610065990
Bilde av Ekspansjonsbolt BA-F Plus 16x138/20 ETA
Last ned bilde
Artikkelark
9658003362 16x168 16 168 24 50 10
Installasjonsparametere
Artnr
9658003362
Dimensjon
16x168
Bor Ø, mm
16
Lengde, L, mm
168
SW/Bitsspor
24
Maks montasje, tfix, mm
50
Min. boredybde, h1, mm
110
Min. montasjedybde, hnom, mm
97
Effektiv monteringsdybde, hef, mm
85
Min. materialtykkelse, hmin, mm
170
Avstandshull Ø, df, mm
18
Tiltrekningsmoment, Tinst, Nm
110
Gjengelengde, f, mm
110
Anbefalt last, kN
11,4
Min. kantavstand, Cmin, mm
65
Karakteristisk kantavstand, Ccr, mm
127
Minste innbyrdes avstand, Smin, mm
65
Karakteristisk innbyrdes avstand, Scr, mm
254
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423376
Antall
10
Betegnelse
Ekspansjonsbolt BA-F Plus 16x168/50 ETA
EAN
7319610066003
Bilde av Ekspansjonsbolt BA-F Plus 16x168/50 ETA
Last ned bilde
Artikkelark
9658003363 16x178 16 178 24 60 10
Installasjonsparametere
Artnr
9658003363
Dimensjon
16x178
Bor Ø, mm
16
Lengde, L, mm
178
SW/Bitsspor
24
Maks montasje, tfix, mm
60
Min. boredybde, h1, mm
110
Min. montasjedybde, hnom, mm
97
Effektiv monteringsdybde, hef, mm
85
Min. materialtykkelse, hmin, mm
170
Avstandshull Ø, df, mm
18
Tiltrekningsmoment, Tinst, Nm
110
Gjengelengde, f, mm
115
Anbefalt last, kN
11,4
Min. kantavstand, Cmin, mm
65
Karakteristisk kantavstand, Ccr, mm
127
Minste innbyrdes avstand, Smin, mm
65
Karakteristisk innbyrdes avstand, Scr, mm
254
Material
Stål
Overflatebehandling
Varmforzinket
Korrosjonsklasse
C4
ETA/DoP
EJOT 4-004-180219-2020/01, ETA-18/0219
Db-nr
2423377
Antall
10
Betegnelse
Ekspansjonsbolt BA-F Plus 16x178/60 ETA
EAN
7319610066010
Bilde av Ekspansjonsbolt BA-F Plus 16x178/60 ETA
Last ned bilde
Artikkelark
