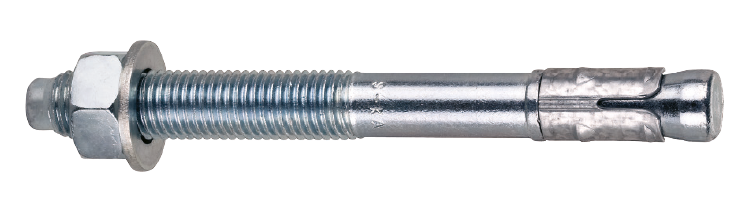

Ekspansjonsbolt BA-V

ETA-vurdert, elforzinket

Høykvalitets ekspansjonsbolt for formontering, genomstikksmontasje og avstandsmontering. Brukes for montering av metall- og trekonstruksjoner i sprukket og usprukket betong samt natursten. Dra alltid til til angitt moment. Elforzinket.

Europeisk typegodkjent, ETA 14/0219 og 19/0720 Option 1 - sprukket og usprukket betong. Elforzinket for innendørs montasje. BA-V ekspansjonsbolt er en momenttilstrammet ekspansjonsbolt for bruk i sprukket og usprukket betong. Den er også brukbar for montasje i homogene grunnmateriale som tegl (maks M8) og natursten.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Monteringsanvisning

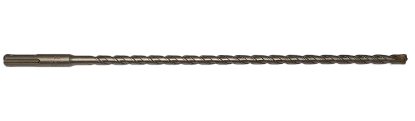

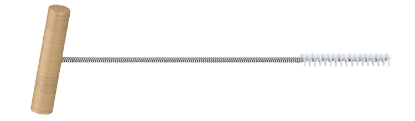

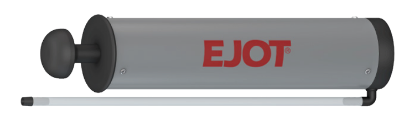

1) Bor med spesifisert bor angitt på produktdataene 2) Børst hullet 3) Blås med blåsepumpe, gjenta trinn 2 og 3 til hullet er fritt for støv 4) Skyv inn ekspansjonsbolten 5) Stram ekspansjonsbolten med anbefalt tiltrekkingsmoment

Bruksområde

Eksempler på bruksområder er stålkonstruksjoner, søyleføtter, bommer, kabelstiger, rekkverk, stiger eller fasadesystemer

Dokument

DoP-EJOT 4-012-190720-2020/01

DoP-EJOT 4-014-140219-2020

ETA-19/0720

ETA-14/0219

Produktinformasjon

Ekspansjonsbolt BA-V.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Diameter, mm	Lengde, L, mm	SW/Bitsspor	Antall
▼	9658000100	6x40	6	M6	40	10	150
Installasjonsparametere	Artnr 9658000100 Dimensjon 6x40 Bor Ø, mm 6 Diameter, mm M6 Lengde, L, mm 40 SW/Bitsspor 10 Maks montasje, tfix, mm 2 Min. boredybde, h1, mm 35 Min. montasjedybde, hnom, mm 30 Min. materialtykkelse, hmin, mm 80 Avstandshull Ø, df, mm 7 Tiltrekningsmoment, Tinst, Nm 7 Gjengelengde, f, mm 18 Uttrekksverdi, kN 1,6 Skjærlast, kN 1,5 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-012-190720-2020/01, ETA-19/0720 Db-nr 2423387 Antall 150 Betegnelse Ekspansjonsbolt BA-V 6x40 fzb ETA EAN 7319610065464	Last ned bilde Artikkelark Del via e-post
▼	9658000102	6x65	6	M6	65	10	100
Installasjonsparametere	Artnr 9658000102 Dimensjon 6x65 Bor Ø, mm 6 Diameter, mm M6 Lengde, L, mm 65 SW/Bitsspor 10 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 50 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 80 Avstandshull Ø, df, mm 7 Tiltrekningsmoment, Tinst, Nm 7 Gjengelengde, f, mm 38 Uttrekksverdi, kN 1,8 Skjærlast, kN 1,8 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-012-190720-2020/01, ETA-19/0720 Db-nr 2423382 Antall 100 Betegnelse Ekspansjonsbolt BA-V 6x65/15 fzb ETA EAN 7319610065471	Last ned bilde Artikkelark Del via e-post
▼	9658000104	6x100	6	M6	100	10	100
Installasjonsparametere	Artnr 9658000104 Dimensjon 6x100 Bor Ø, mm 6 Diameter, mm M6 Lengde, L, mm 100 SW/Bitsspor 10 Maks montasje, tfix, mm 50 Min. boredybde, h1, mm 50 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 80 Avstandshull Ø, df, mm 7 Tiltrekningsmoment, Tinst, Nm 7 Gjengelengde, f, mm 60 Uttrekksverdi, kN 1,8 Skjærlast, kN 1,8 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-012-190720-2020/01, ETA-19/0720 Db-nr 2423384 Antall 100 Betegnelse Ekspansjonsbolt BA-V 6x100/50 fzb ETA EAN 7319610065488	Last ned bilde Artikkelark Del via e-post
▼	9658000110	8x50	8	M8	52	13	100
Installasjonsparametere	Artnr 9658000110 Dimensjon 8x50 Bor Ø, mm 8 Diameter, mm M8 Lengde, L, mm 52 SW/Bitsspor 13 Maks montasje, tfix, mm 2 Min. boredybde, h1, mm 45 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm 18 Gjengelengde, f, mm 23 Uttrekksverdi, kN 2,6 Skjærlast, kN 4,8 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-012-190720-2020/01, ETA-19/0720 Antall 100 Betegnelse Ekspansjonsbolt BA-V 8x50/2 fzb ETA EAN 7319610065495	Last ned bilde Artikkelark Del via e-post
▼	9658000130	10x60	10	M10	62	17	50
Installasjonsparametere	Artnr 9658000130 Dimensjon 10x60 Bor Ø, mm 10 Diameter, mm M10 Lengde, L, mm 62 SW/Bitsspor 17 Maks montasje, tfix, mm 3 Min. boredybde, h1, mm 50 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 30 Gjengelengde, f, mm 26 Uttrekksverdi, kN 3,5 Skjærlast, kN 5,9 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP - Db-nr 2423389 Antall 50 Betegnelse Ekspansjonsbolt BA-V 10x60/3 fzb EAN 7319610065501	Last ned bilde Artikkelark Del via e-post
▼	9658000162	12x253	12	M12	253	19	10
Installasjonsparametere	Artnr 9658000162 Dimensjon 12x253 Bor Ø, mm 12 Diameter, mm M12 Lengde, L, mm 253 SW/Bitsspor 19 Maks montasje, tfix, mm 155 Min. boredybde, h1, mm 90 Min. montasjedybde, hnom, mm 81 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 50 Gjengelengde, f, mm 46 Uttrekksverdi, kN 6,4 Skjærlast, kN 6,4 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP - Db-nr 2423381 Antall 10 Betegnelse Ekspansjonsbolt BA-V 12x253/155 fzb EAN 7319610067413	Last ned bilde Artikkelark Del via e-post
▼	9658000169	16x90	16	M16	90	24	10
Installasjonsparametere	Artnr 9658000169 Dimensjon 16x90 Bor Ø, mm 16 Diameter, mm M16 Lengde, L, mm 90 SW/Bitsspor 24 Maks montasje, tfix, mm 3 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Min. materialtykkelse, hmin, mm 170 Avstandshull Ø, df, mm 18 Tiltrekningsmoment, Tinst, Nm 100 Gjengelengde, f, mm 43 Uttrekksverdi, kN 9,9 Skjærlast, kN 11,2 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP - Db-nr 2423388 Antall 10 Betegnelse Ekspansjonsbolt BA-V 16x90/3 fzb EAN 7319610067420	Last ned bilde Artikkelark Del via e-post
▼	9658000176	16x213	16	M16	213	24	5
Installasjonsparametere	Artnr 9658000176 Dimensjon 16x213 Bor Ø, mm 16 Diameter, mm M16 Lengde, L, mm 213 SW/Bitsspor 24 Maks montasje, tfix, mm 95 Min. boredybde, h1, mm 110 Min. montasjedybde, hnom, mm 96 Min. materialtykkelse, hmin, mm 170 Avstandshull Ø, df, mm 18 Tiltrekningsmoment, Tinst, Nm 120 Gjengelengde, f, mm 55 Uttrekksverdi, kN 10 Skjærlast, kN 10 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-014-140219-2020, ETA-14/0219 Db-nr 2423386 Antall 5 Betegnelse Ekspansjonsbolt BA-V 16x213/95 fzb EAN 7319610067437	Last ned bilde Artikkelark Del via e-post
▼	9658000180	20x170	20	M20	170	30	5
Installasjonsparametere	Artnr 9658000180 Dimensjon 20x170 Bor Ø, mm 20 Diameter, mm M20 Lengde, L, mm 170 SW/Bitsspor 30 Maks montasje, tfix, mm 20 Min. boredybde, h1, mm 135 Min. montasjedybde, hnom, mm 125 Min. materialtykkelse, hmin, mm 180 Avstandshull Ø, df, mm 22 Tiltrekningsmoment, Tinst, Nm 240 Gjengelengde, f, mm 55 Uttrekksverdi, kN 19,8 Skjærlast, kN 26 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP - Db-nr 2423383 Antall 5 Betegnelse Ekspansjonsbolt BA-V 20x170/20 fzb EAN 7319610065518	Last ned bilde Artikkelark Del via e-post
▼	9658000182	20x220	20	M20	220	30	5
Installasjonsparametere	Artnr 9658000182 Dimensjon 20x220 Bor Ø, mm 20 Diameter, mm M20 Lengde, L, mm 220 SW/Bitsspor 30 Maks montasje, tfix, mm 70 Min. boredybde, h1, mm 135 Min. montasjedybde, hnom, mm 125 Min. materialtykkelse, hmin, mm 180 Avstandshull Ø, df, mm 22 Tiltrekningsmoment, Tinst, Nm 240 Gjengelengde, f, mm 55 Uttrekksverdi, kN 19,8 Skjærlast, kN 26 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP - Db-nr 2423385 Antall 5 Betegnelse Ekspansjonsbolt BA-V 20x220/70 fzb EAN 7319610065525	Last ned bilde Artikkelark Del via e-post
▼	9658000184	20x280	20	M20	280	30	5
Installasjonsparametere	Artnr 9658000184 Dimensjon 20x280 Bor Ø, mm 20 Diameter, mm M20 Lengde, L, mm 280 SW/Bitsspor 30 Maks montasje, tfix, mm 130 Min. boredybde, h1, mm 135 Min. montasjedybde, hnom, mm 125 Min. materialtykkelse, hmin, mm 180 Avstandshull Ø, df, mm 22 Tiltrekningsmoment, Tinst, Nm 240 Gjengelengde, f, mm 55 Uttrekksverdi, kN 19,8 Skjærlast, kN 26 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP - Db-nr 2423380 Antall 5 Betegnelse Ekspansjonsbolt BA-V 20x280/130 fzb EAN 7319610067444	Last ned bilde Artikkelark Del via e-post
