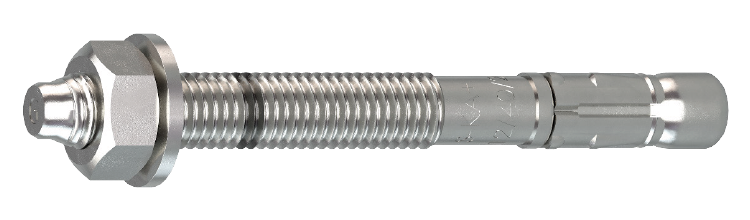

Ekspansjonsbolt BA-V-Plus

ETA-vurdert, elforzinket

Høykvalitets ekspansjonsbolt for formontering, genomstikksmontasje og avstandsmontering. Brukes for montering av metall- og trekonstruksjoner i sprukket og usprukket betong samt natursten. Dra alltid til til angitt moment. Elforzinket.

Europeisk typegodkjent, ETA 18/0219 Option 1 - sprukket og usprukket betong. Elforzinket for inndørs bruk. BA-V-Plus ekspansjonsbolt går lett gjennom materialet ved gjennomstikksmontasje og er enklere å slå ned i betongen. To monteringsdybder på dimensjonene 10 & 12 mm der angitt mål (tfix) samt dimensjon er angitt på bolten. Markering på hode for lengde og dimensjon.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Monteringsanvisning

1) Bor med spesifisert bor angitt på produktdataene 2) Børst hullet 3) Blås med blåsepumpe, gjenta trinn 2 og 3 til hullet er fritt for støv 4) Skyv inn ekspansjonsbolten 5) Stram ekspansjonsbolten med anbefalt tiltrekkingsmoment

Bruksområde

Eksempler på bruksområder er stålkonstruksjoner, søyleføtter, bommer, kabelstiger, rekkverk, stiger eller fasadesystemer

Dokument

DoP-EJOT 4-004-180219-2020/01

ETA-18/0219

Produktinformasjon

Ekspansjonsbolt BA-V-Plus.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Lengde, L, mm	SW/Bitsspor	Maks montasje, tfix, mm	Antall
▼	9658001308	8x57	8	57	13	5	50
Installasjonsparametere	Artnr 9658001308 Dimensjon 8x57 Bor Ø, mm 8 Lengde, L, mm 57 SW/Bitsspor 13 Maks montasje, tfix, mm 5 Min. boredybde, h1, mm 47 Min. montasjedybde, hnom, mm 40 Effektiv monteringsdybde, hef, mm 40 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm 15 Gjengelengde, f, mm 17 Anbefalt last, kN 2,4/3,8 Min. kantavstand, Cmin, mm 40 Karakteristisk kantavstand, Ccr, mm 72 Minste innbyrdes avstand, Smin, mm 35 Karakteristisk innbyrdes avstand, Scr, mm 144 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 Antall 50 Betegnelse Ekspansjonsbolt BA-V Plus 8x57/5 ETA EAN 7319610087336	Last ned bilde Artikkelark Del via e-post
▼	9658001310	8x75	8	75	13	10	50
Installasjonsparametere	Artnr 9658001310 Dimensjon 8x75 Bor Ø, mm 8 Lengde, L, mm 75 SW/Bitsspor 13 Maks montasje, tfix, mm 10 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 53 Effektiv monteringsdybde, hef, mm 48 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm 15 Gjengelengde, f, mm 35 Anbefalt last, kN 4,1 Min. kantavstand, Cmin, mm 40 Karakteristisk kantavstand, Ccr, mm 72 Minste innbyrdes avstand, Smin, mm 35 Karakteristisk innbyrdes avstand, Scr, mm 144 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423392 Antall 50 Betegnelse Ekspansjonsbolt BA-V Plus 8x75/10 ETA EAN 7319610065532	Last ned bilde Artikkelark Del via e-post
▼	9658001312	8x95	8	95	13	30	50
Installasjonsparametere	Artnr 9658001312 Dimensjon 8x95 Bor Ø, mm 8 Lengde, L, mm 95 SW/Bitsspor 13 Maks montasje, tfix, mm 30 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 53 Effektiv monteringsdybde, hef, mm 48 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm 15 Gjengelengde, f, mm 55 Anbefalt last, kN 4,1 Min. kantavstand, Cmin, mm 40 Karakteristisk kantavstand, Ccr, mm 72 Minste innbyrdes avstand, Smin, mm 35 Karakteristisk innbyrdes avstand, Scr, mm 144 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423396 Antall 50 Betegnelse Ekspansjonsbolt BA-V Plus 8x95/30 ETA EAN 7319610065549	Last ned bilde Artikkelark Del via e-post
▼	9658001314	8x115	8	115	13	50	40
Installasjonsparametere	Artnr 9658001314 Dimensjon 8x115 Bor Ø, mm 8 Lengde, L, mm 115 SW/Bitsspor 13 Maks montasje, tfix, mm 50 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 53 Effektiv monteringsdybde, hef, mm 48 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm 15 Gjengelengde, f, mm 75 Anbefalt last, kN 4,1 Min. kantavstand, Cmin, mm 40 Karakteristisk kantavstand, Ccr, mm 72 Minste innbyrdes avstand, Smin, mm 35 Karakteristisk innbyrdes avstand, Scr, mm 144 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423399 Antall 40 Betegnelse Ekspansjonsbolt BA-V Plus 8x115/50 ETA EAN 7319610065556	Last ned bilde Artikkelark Del via e-post
▼	9658001316	8x150	8	150	13	85	40
Installasjonsparametere	Artnr 9658001316 Dimensjon 8x150 Bor Ø, mm 8 Lengde, L, mm 150 SW/Bitsspor 13 Maks montasje, tfix, mm 85 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 53 Effektiv monteringsdybde, hef, mm 48 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm 15 Gjengelengde, f, mm 110 Anbefalt last, kN 4,1 Min. kantavstand, Cmin, mm 40 Karakteristisk kantavstand, Ccr, mm 72 Minste innbyrdes avstand, Smin, mm 35 Karakteristisk innbyrdes avstand, Scr, mm 144 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423403 Antall 40 Betegnelse Ekspansjonsbolt BA-V Plus 8x150/85 ETA EAN 7319610065563	Last ned bilde Artikkelark Del via e-post
▼	9658001323	10x72	10	72	17	10	40
Installasjonsparametere	Artnr 9658001323 Dimensjon 10x72 Bor Ø, mm 10 Lengde, L, mm 72 SW/Bitsspor 17 Maks montasje, tfix, mm 10 Min. boredybde, h1, mm 55 Min. montasjedybde, hnom, mm 48 Effektiv monteringsdybde, hef, mm 40 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 30 Gjengelengde, f, mm 27 Anbefalt last, kN 4,3/5,7 Min. kantavstand, Cmin, mm 50 Karakteristisk kantavstand, Ccr, mm 60/90 Minste innbyrdes avstand, Smin, mm 50/40 Karakteristisk innbyrdes avstand, Scr, mm 120/180 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423405 Antall 40 Betegnelse Ekspansjonsbolt BA-V Plus 10x72/10/- ETA EAN 7319610065570	Last ned bilde Artikkelark Del via e-post
▼	9658001325	10x92	10	92	17	30/10	40
Installasjonsparametere	Artnr 9658001325 Dimensjon 10x92 Bor Ø, mm 10 Lengde, L, mm 92 SW/Bitsspor 17 Maks montasje, tfix, mm 30/10 Min. boredybde, h1, mm 55/75 Min. montasjedybde, hnom, mm 48/68 Effektiv monteringsdybde, hef, mm 40/60 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 30 Gjengelengde, f, mm 47 Anbefalt last, kN 4,3/5,7 Min. kantavstand, Cmin, mm 50 Karakteristisk kantavstand, Ccr, mm 60/90 Minste innbyrdes avstand, Smin, mm 50/40 Karakteristisk innbyrdes avstand, Scr, mm 120/180 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423393 Antall 40 Betegnelse Ekspansjonsbolt BA-V Plus 10x92/30/10 ETA EAN 7319610065587	Last ned bilde Artikkelark Del via e-post
▼	9658001326	10x102	10	102	17	40/20	25
Installasjonsparametere	Artnr 9658001326 Dimensjon 10x102 Bor Ø, mm 10 Lengde, L, mm 102 SW/Bitsspor 17 Maks montasje, tfix, mm 40/20 Min. boredybde, h1, mm 55/75 Min. montasjedybde, hnom, mm 48/68 Effektiv monteringsdybde, hef, mm 40/60 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 30 Gjengelengde, f, mm 57 Anbefalt last, kN 4,3/5,7 Min. kantavstand, Cmin, mm 50 Karakteristisk kantavstand, Ccr, mm 60/90 Minste innbyrdes avstand, Smin, mm 50/40 Karakteristisk innbyrdes avstand, Scr, mm 120/180 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423394 Antall 25 Betegnelse Ekspansjonsbolt BA-V Plus 10x102/40/20 ETA EAN 7319610065594	Last ned bilde Artikkelark Del via e-post
▼	9658001327	10x112	10	112	17	50/30	25
Installasjonsparametere	Artnr 9658001327 Dimensjon 10x112 Bor Ø, mm 10 Lengde, L, mm 112 SW/Bitsspor 17 Maks montasje, tfix, mm 50/30 Min. boredybde, h1, mm 55/75 Min. montasjedybde, hnom, mm 48/68 Effektiv monteringsdybde, hef, mm 40/60 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 30 Gjengelengde, f, mm 67 Anbefalt last, kN 4,3/5,7 Min. kantavstand, Cmin, mm 50 Karakteristisk kantavstand, Ccr, mm 60/90 Minste innbyrdes avstand, Smin, mm 50/40 Karakteristisk innbyrdes avstand, Scr, mm 120/180 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423397 Antall 25 Betegnelse Ekspansjonsbolt BA-V Plus 10x112/50/30 ETA EAN 7319610065600	Last ned bilde Artikkelark Del via e-post
▼	9658001329	10x132	10	132	17	70/50	25
Installasjonsparametere	Artnr 9658001329 Dimensjon 10x132 Bor Ø, mm 10 Lengde, L, mm 132 SW/Bitsspor 17 Maks montasje, tfix, mm 70/50 Min. boredybde, h1, mm 55/75 Min. montasjedybde, hnom, mm 48/68 Effektiv monteringsdybde, hef, mm 40/60 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 30 Gjengelengde, f, mm 87 Anbefalt last, kN 4,3/5,7 Min. kantavstand, Cmin, mm 50 Karakteristisk kantavstand, Ccr, mm 60/90 Minste innbyrdes avstand, Smin, mm 50/40 Karakteristisk innbyrdes avstand, Scr, mm 120/180 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423400 Antall 25 Betegnelse Ekspansjonsbolt BA-V Plus 10x132/70/50 ETA EAN 7319610065617	Last ned bilde Artikkelark Del via e-post
▼	9658001331	10x162	10	162	17	100/80	25
Installasjonsparametere	Artnr 9658001331 Dimensjon 10x162 Bor Ø, mm 10 Lengde, L, mm 162 SW/Bitsspor 17 Maks montasje, tfix, mm 100/80 Min. boredybde, h1, mm 55/75 Min. montasjedybde, hnom, mm 48/68 Effektiv monteringsdybde, hef, mm 40/60 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 30 Gjengelengde, f, mm 115 Anbefalt last, kN 4,3/5,7 Min. kantavstand, Cmin, mm 50 Karakteristisk kantavstand, Ccr, mm 60/90 Minste innbyrdes avstand, Smin, mm 50/40 Karakteristisk innbyrdes avstand, Scr, mm 120/180 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423390 Antall 25 Betegnelse Ekspansjonsbolt BA-V Plus 10x162/100/80 ETA EAN 7319610065624	Last ned bilde Artikkelark Del via e-post
▼	9658001338	12x88	12	88	19	10	20
Installasjonsparametere	Artnr 9658001338 Dimensjon 12x88 Bor Ø, mm 12 Lengde, L, mm 88 SW/Bitsspor 19 Maks montasje, tfix, mm 10 Min. boredybde, h1, mm 70 Min. montasjedybde, hnom, mm 61 Effektiv monteringsdybde, hef, mm 50 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 60 Gjengelengde, f, mm 38 Anbefalt last, kN 6,1/7,6 Min. kantavstand, Cmin, mm 60/55 Karakteristisk kantavstand, Ccr, mm 75/105 Minste innbyrdes avstand, Smin, mm 55/60 Karakteristisk innbyrdes avstand, Scr, mm 150/210 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423406 Antall 20 Betegnelse Ekspansjonsbolt BA-V Plus 12x88/10/- ETA EAN 7319610065631	Last ned bilde Artikkelark Del via e-post
▼	9658001340	12x103	12	103	19	25/5	20
Installasjonsparametere	Artnr 9658001340 Dimensjon 12x103 Bor Ø, mm 12 Lengde, L, mm 103 SW/Bitsspor 19 Maks montasje, tfix, mm 25/5 Min. boredybde, h1, mm 70/90 Min. montasjedybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 60 Gjengelengde, f, mm 53 Anbefalt last, kN 6,1/7,6 Min. kantavstand, Cmin, mm 60/55 Karakteristisk kantavstand, Ccr, mm 75/105 Minste innbyrdes avstand, Smin, mm 55/60 Karakteristisk innbyrdes avstand, Scr, mm 150/210 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423404 Antall 20 Betegnelse Ekspansjonsbolt BA-V Plus 12x103/25/5 ETA EAN 7319610065648	Last ned bilde Artikkelark Del via e-post
▼	9658001342	12x118	12	118	19	40/20	20
Installasjonsparametere	Artnr 9658001342 Dimensjon 12x118 Bor Ø, mm 12 Lengde, L, mm 118 SW/Bitsspor 19 Maks montasje, tfix, mm 40/20 Min. boredybde, h1, mm 70/90 Min. montasjedybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 60 Gjengelengde, f, mm 68 Anbefalt last, kN 6,1/7,6 Min. kantavstand, Cmin, mm 60/55 Karakteristisk kantavstand, Ccr, mm 75/105 Minste innbyrdes avstand, Smin, mm 55/60 Karakteristisk innbyrdes avstand, Scr, mm 150/210 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423395 Antall 20 Betegnelse Ekspansjonsbolt BA-V Plus 12x118/40/20 ETA EAN 7319610065655	Last ned bilde Artikkelark Del via e-post
▼	9658001343	12x128	12	128	19	50/30	20
Installasjonsparametere	Artnr 9658001343 Dimensjon 12x128 Bor Ø, mm 12 Lengde, L, mm 128 SW/Bitsspor 19 Maks montasje, tfix, mm 50/30 Min. boredybde, h1, mm 70/90 Min. montasjedybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 60 Gjengelengde, f, mm 78 Anbefalt last, kN 6,1/7,6 Min. kantavstand, Cmin, mm 60/55 Karakteristisk kantavstand, Ccr, mm 75/105 Minste innbyrdes avstand, Smin, mm 55/60 Karakteristisk innbyrdes avstand, Scr, mm 150/210 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423398 Antall 20 Betegnelse Ekspansjonsbolt BA-V Plus 12x128/50/30 ETA EAN 7319610065662	Last ned bilde Artikkelark Del via e-post
▼	9658001345	12x148	12	148	19	70/50	20
Installasjonsparametere	Artnr 9658001345 Dimensjon 12x148 Bor Ø, mm 12 Lengde, L, mm 148 SW/Bitsspor 19 Maks montasje, tfix, mm 70/50 Min. boredybde, h1, mm 70/90 Min. montasjedybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 60 Gjengelengde, f, mm 98 Anbefalt last, kN 6,1/7,6 Min. kantavstand, Cmin, mm 60/55 Karakteristisk kantavstand, Ccr, mm 75/105 Minste innbyrdes avstand, Smin, mm 55/60 Karakteristisk innbyrdes avstand, Scr, mm 150/210 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423401 Antall 20 Betegnelse Ekspansjonsbolt BA-V Plus 12x148/70/50 ETA EAN 7319610065679	Last ned bilde Artikkelark Del via e-post
▼	9658001346	12x163	12	163	19	85/65	20
Installasjonsparametere	Artnr 9658001346 Dimensjon 12x163 Bor Ø, mm 12 Lengde, L, mm 163 SW/Bitsspor 19 Maks montasje, tfix, mm 85/65 Min. boredybde, h1, mm 70/90 Min. montasjedybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 60 Gjengelengde, f, mm 113 Anbefalt last, kN 6,1/7,6 Min. kantavstand, Cmin, mm 60/55 Karakteristisk kantavstand, Ccr, mm 75/105 Minste innbyrdes avstand, Smin, mm 55/60 Karakteristisk innbyrdes avstand, Scr, mm 150/210 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423402 Antall 20 Betegnelse Ekspansjonsbolt BA-V Plus 12x163/85/65 ETA EAN 7319610065686	Last ned bilde Artikkelark Del via e-post
▼	9658001347	12x178	12	178	19	100/80	20
Installasjonsparametere	Artnr 9658001347 Dimensjon 12x178 Bor Ø, mm 12 Lengde, L, mm 178 SW/Bitsspor 19 Maks montasje, tfix, mm 100/80 Min. boredybde, h1, mm 70/90 Min. montasjedybde, hnom, mm 61/81 Effektiv monteringsdybde, hef, mm 50/70 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 60 Gjengelengde, f, mm 115 Anbefalt last, kN 6,1/7,6 Min. kantavstand, Cmin, mm 60/55 Karakteristisk kantavstand, Ccr, mm 75/105 Minste innbyrdes avstand, Smin, mm 55/60 Karakteristisk innbyrdes avstand, Scr, mm 150/210 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423391 Antall 20 Betegnelse Ekspansjonsbolt BA-V Plus 12x178/100/80 ETA EAN 7319610065693	Last ned bilde Artikkelark Del via e-post
▼	9658001357	16x123	16	123	24	5	10
Installasjonsparametere	Artnr 9658001357 Dimensjon 16x123 Bor Ø, mm 16 Lengde, L, mm 123 SW/Bitsspor 24 Maks montasje, tfix, mm 5 Min. boredybde, h1, mm 110 Min. montasjedybde, hnom, mm 97 Effektiv monteringsdybde, hef, mm 85 Min. materialtykkelse, hmin, mm 170 Avstandshull Ø, df, mm 18 Tiltrekningsmoment, Tinst, Nm 110 Gjengelengde, f, mm 65 Anbefalt last, kN 11,4 Min. kantavstand, Cmin, mm 65 Karakteristisk kantavstand, Ccr, mm 127 Minste innbyrdes avstand, Smin, mm 65 Karakteristisk innbyrdes avstand, Scr, mm 254 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423410 Antall 10 Betegnelse Ekspansjonsbolt BA-V Plus 16x123/5 ETA EAN 7319610065709	Last ned bilde Artikkelark Del via e-post
▼	9658001359	16x138	16	138	24	20	10
Installasjonsparametere	Artnr 9658001359 Dimensjon 16x138 Bor Ø, mm 16 Lengde, L, mm 138 SW/Bitsspor 24 Maks montasje, tfix, mm 20 Min. boredybde, h1, mm 110 Min. montasjedybde, hnom, mm 97 Effektiv monteringsdybde, hef, mm 85 Min. materialtykkelse, hmin, mm 170 Avstandshull Ø, df, mm 18 Tiltrekningsmoment, Tinst, Nm 110 Gjengelengde, f, mm 80 Anbefalt last, kN 11,4 Min. kantavstand, Cmin, mm 65 Karakteristisk kantavstand, Ccr, mm 127 Minste innbyrdes avstand, Smin, mm 65 Karakteristisk innbyrdes avstand, Scr, mm 254 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423407 Antall 10 Betegnelse Ekspansjonsbolt BA-V Plus 16x138/20 ETA EAN 7319610065716	Last ned bilde Artikkelark Del via e-post
▼	9658001362	16x163	16	163	24	50	10
Installasjonsparametere	Artnr 9658001362 Dimensjon 16x163 Bor Ø, mm 16 Lengde, L, mm 163 SW/Bitsspor 24 Maks montasje, tfix, mm 50 Min. boredybde, h1, mm 110 Min. montasjedybde, hnom, mm 97 Effektiv monteringsdybde, hef, mm 85 Min. materialtykkelse, hmin, mm 170 Avstandshull Ø, df, mm 18 Tiltrekningsmoment, Tinst, Nm 110 Gjengelengde, f, mm 110 Anbefalt last, kN 11,4 Min. kantavstand, Cmin, mm 65 Karakteristisk kantavstand, Ccr, mm 127 Minste innbyrdes avstand, Smin, mm 65 Karakteristisk innbyrdes avstand, Scr, mm 254 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423408 Antall 10 Betegnelse Ekspansjonsbolt BA-V Plus 16x163/50 ETA EAN 7319610065723	Last ned bilde Artikkelark Del via e-post
▼	9658001363	16x178	16	178	24	60	10
Installasjonsparametere	Artnr 9658001363 Dimensjon 16x178 Bor Ø, mm 16 Lengde, L, mm 178 SW/Bitsspor 24 Maks montasje, tfix, mm 60 Min. boredybde, h1, mm 110 Min. montasjedybde, hnom, mm 97 Effektiv monteringsdybde, hef, mm 85 Min. materialtykkelse, hmin, mm 170 Avstandshull Ø, df, mm 18 Tiltrekningsmoment, Tinst, Nm 110 Gjengelengde, f, mm 115 Anbefalt last, kN 11,4 Min. kantavstand, Cmin, mm 65 Karakteristisk kantavstand, Ccr, mm 127 Minste innbyrdes avstand, Smin, mm 65 Karakteristisk innbyrdes avstand, Scr, mm 254 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-004-180219-2020/01, ETA-18/0219 Db-nr 2423409 Antall 10 Betegnelse Ekspansjonsbolt BA-V Plus 16x178/60 ETA EAN 7319610065730	Last ned bilde Artikkelark Del via e-post
