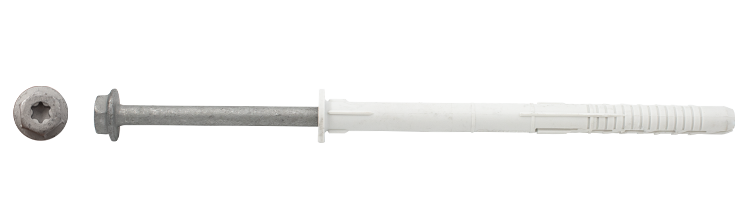

Fasadplugg KPH

Sexkantshuvud och plugg med krage

Lång expansionszon och variabla monteringsdjup för genomsticksmontage i betong, tegel, håltegel, lättbetong och lättklinker.

EJOT Fasadplugg KPH med sexkantshuvud för användning inomhus och utomhus, korrosivitetsklass C4. Högkvalitativ fasadplugg av nylon för betong, tegel, natursten, håltegel, lättbetong och leca. Den medföljande skruven tillsammans med pluggen ger maximal lastförmåga. Vi rekommenderar KPS för infästning i träkonstruktioner.

Material: Stål/Polyamid
Ytbehandling: Mekaniskt förzinkad
Miljö: För användning utomhus
Utförande: Sexkantshuvud och plugg med krage. Kragen förhindrar kontaktkorrosion.
Korrosivitetsklass
entityproperties.propertynames.ep_prod_icons.a-0075

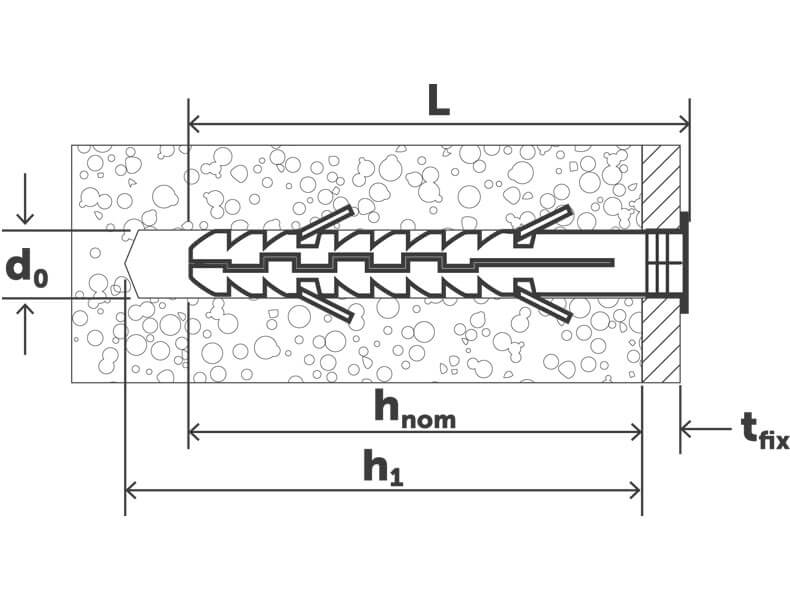

Monteringsanvisning

Vid genomsticksmontage knackas pluggen genom material för att sedan skruva in skruven.

Monteringsanvisning product.sketchpicture.titletext

Applikationsområde

Fasadstrukturer, vinkeljärn, fönsterkarmar, dörrkarmar, tjocka fixturer, väggfäste för TV, skåp, garderober, fyrkantstimmer

Dokument

Produktblad

Fasadplugg KPH.pdf
product.associatedproducts.sku Dimension BorrØ, mm Diameter, mm Längd, L, mm SW/Drivspår Antal
920760 8x80 8 8 80 SW10/T30 25
Installationsparametrar
product.specifications.sku
920760
Dimension
8x80
BorrØ, mm
8
Diameter, mm
8
Längd, L, mm
80
SW/Drivspår
SW10/T30
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
10
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
7
Åtdragningsmoment lättbetong, Nm
3
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,5
Draglast Lättbetong, kN
1,1
Draglast solit tegel, kN
1,7
Draglast håltegel, kN
0,66
Material
Stål/Polyamid
Ytbehandling
Mekaniskt förzinkad
Korrosivitetsklass
C4
Antal
25
product.specifications.modelname
Fasadplugg KPH 8x80/10 SW10/T30 C4
product.specifications.gtin
7319610068786
Bild på Fasadplugg KPH 8x80/10 SW10/T30 C4
Ladda ner bild
Artikelblad
920761 8x100 8 8 100 SW10/T30 25
Installationsparametrar
product.specifications.sku
920761
Dimension
8x100
BorrØ, mm
8
Diameter, mm
8
Längd, L, mm
100
SW/Drivspår
SW10/T30
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
30
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
7
Åtdragningsmoment lättbetong, Nm
3
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,5
Draglast Lättbetong, kN
1,1
Draglast solit tegel, kN
1,7
Draglast håltegel, kN
0,66
Material
Stål/Polyamid
Ytbehandling
Mekaniskt förzinkad
Korrosivitetsklass
C4
Antal
25
product.specifications.modelname
Fasadplugg KPH 8x100/30 SW10/T30 C4
product.specifications.gtin
7319610068793
Bild på Fasadplugg KPH 8x100/30 SW10/T30 C4
Ladda ner bild
Artikelblad
920762 8x120 8 8 120 SW10/T30 25
Installationsparametrar
product.specifications.sku
920762
Dimension
8x120
BorrØ, mm
8
Diameter, mm
8
Längd, L, mm
120
SW/Drivspår
SW10/T30
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
50
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
7
Åtdragningsmoment lättbetong, Nm
3
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,5
Draglast Lättbetong, kN
1,1
Draglast solit tegel, kN
1,7
Draglast håltegel, kN
0,66
Material
Stål/Polyamid
Ytbehandling
Mekaniskt förzinkad
Korrosivitetsklass
C4
Antal
25
product.specifications.modelname
Fasadplugg KPH 8x120/50 SW10/T30 C4
product.specifications.gtin
7319610068809
Bild på Fasadplugg KPH 8x120/50 SW10/T30 C4
Ladda ner bild
Artikelblad
920763 8x140 8 8 140 SW10/T30 25
Installationsparametrar
product.specifications.sku
920763
Dimension
8x140
BorrØ, mm
8
Diameter, mm
8
Längd, L, mm
140
SW/Drivspår
SW10/T30
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
70
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
7
Åtdragningsmoment lättbetong, Nm
3
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,5
Draglast Lättbetong, kN
1,1
Draglast solit tegel, kN
1,7
Draglast håltegel, kN
0,66
Material
Stål/Polyamid
Ytbehandling
Mekaniskt förzinkad
Korrosivitetsklass
C4
Antal
25
product.specifications.modelname
Fasadplugg KPH 8x140/70 SW10/T30 C4
product.specifications.gtin
7319610068816
Bild på Fasadplugg KPH 8x140/70 SW10/T30 C4
Ladda ner bild
Artikelblad
920721 10x100 10 10 100 SW13/T40 25
Installationsparametrar
product.specifications.sku
920721
Dimension
10x100
BorrØ, mm
10
Diameter, mm
10
Längd, L, mm
100
SW/Drivspår
SW13/T40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
30
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
15
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Material
Stål/Polyamid
Ytbehandling
Mekaniskt förzinkad
Korrosivitetsklass
C4
Antal
25
product.specifications.modelname
Fasadplugg KPH 10x100/30 SW13/T40 C4
product.specifications.gtin
7319610063651
Bild på Fasadplugg KPH 10x100/30 SW13/T40 C4
Ladda ner bild
Artikelblad
920723 10x140 10 10 140 SW13/T40 25
Installationsparametrar
product.specifications.sku
920723
Dimension
10x140
BorrØ, mm
10
Diameter, mm
10
Längd, L, mm
140
SW/Drivspår
SW13/T40
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
70
Min. montagedjup, hnom, mm
70
Åtdragningsmoment betong, Nm
15
Åtdragningsmoment lättbetong, Nm
5
Min. Tjocklek betong/kantavstånd, mm
100/60
Min. Tjocklek lättbetong/kantavstånd, mm
100/100
Min. Tjocklek tegel/kantavstånd, mm
120/100
Min.Tjocklek håltegel/kantavstånd, mm
180/100
Draglast betong, kN
2,2
Draglast Lättbetong, kN
0,9
Draglast solit tegel, kN
1,9
Draglast håltegel, kN
0,5
Material
Stål/Polyamid
Ytbehandling
Mekaniskt förzinkad
Korrosivitetsklass
C4
Antal
25
product.specifications.modelname
Fasadplugg KPH 10x140/70 SW13/T40 C4
product.specifications.gtin
7319610063675
Bild på Fasadplugg KPH 10x140/70 SW13/T40 C4
Ladda ner bild
Artikelblad
