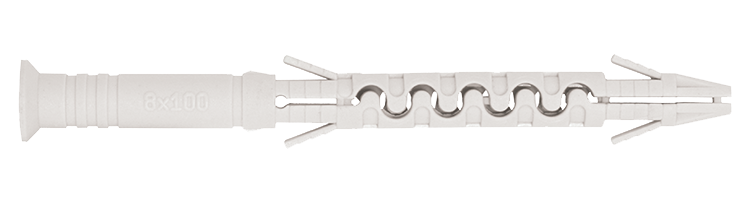

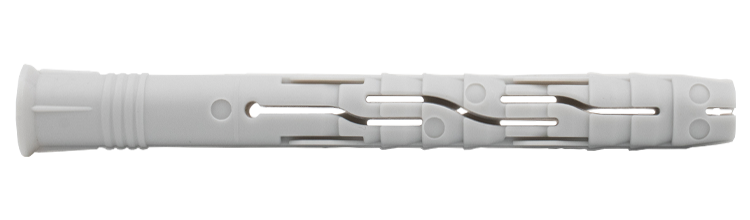

Fasadeplugg KPR

Fasadeplugg uten skrue

Lang ekspansjonssone og variabel monteringsdybde for gjennomstikksmontasje i betong, tegl, hulltegl, lettbetong og Leca.

Fasadeplugg med krage for montasje i betong, tegl, hulltegl, lettbetong, Leca og naturstein. Bruk anbefalt skrue, for 8mm plugg 6mm skrue og for 10mm plugg 7-8mm skrue.

Materiale: Polyamid

Monteringsanvisning

1) Bor hull i pluggens diameter 2) Før pluggen med skrue gjennom den monterte detaljen i underlaget. Slå den ned med en hammer til pluggen treffer detaljen 3) Skru ned skruen til detaljen sitter fast 4) Pluggen ekspanderer ved innskruing (OBS, ikke stram skruen for hardt i materialer med svak overflate)

Dokument

Produktinformasjon

Fasadeplugg KPR.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Diameter, mm	Lengde, L, mm	Skrue Ø, mm	Antall

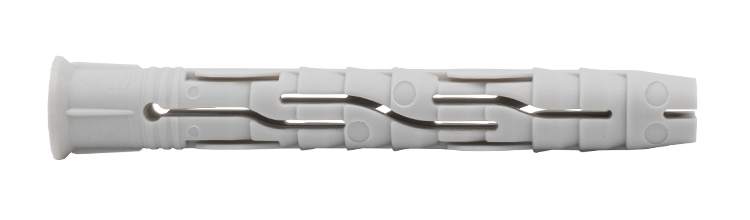

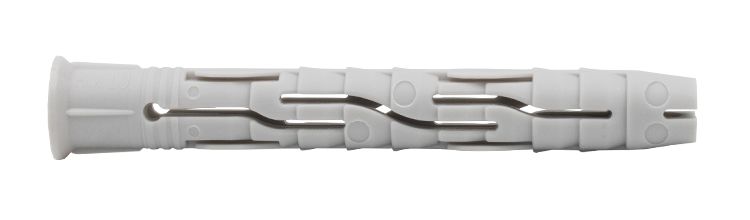

▼	920741	8x80	8	8	80	6	75
Installasjonsparametere	Artnr 920741 Dimensjon 8x80 Bor Ø, mm 8 Diameter, mm 8 Lengde, L, mm 80 Skrue Ø, mm 6 Min. boredybde, h1, mm 70 Maks montasje, tfix, mm 20 Min. montasjedybde, hnom, mm 60 Min. tykkelse betong/kantavstand, mm 100/60 Min. tykkelse lettbetong/kantavstand, mm 100/100 Min. tykkelse tegl/kantavstand, mm 120/100 Min. tykkelse hulltegl/kantavstand, mm 180/100 Uttrekksverdi Betong, kN 1,95 Uttrekksverdi Lettbetong, kN 1,10 Uttrekksverdi Fast tegl, kN 1,66 Uttrekksverdi Hulltegl, kN 0,50 Material Polyamid NOBB Nr - Antall 75 Betegnelse Fasadeplugg KPR 8x80 EAN 7319610063859	Last ned bilde Artikkelark Del via e-post
▼	920742	8x100	8	8	100	6	75
Installasjonsparametere	Artnr 920742 Dimensjon 8x100 Bor Ø, mm 8 Diameter, mm 8 Lengde, L, mm 100 Skrue Ø, mm 6 Min. boredybde, h1, mm 70 Maks montasje, tfix, mm 40 Min. montasjedybde, hnom, mm 60 Min. tykkelse betong/kantavstand, mm 100/60 Min. tykkelse lettbetong/kantavstand, mm 100/100 Min. tykkelse tegl/kantavstand, mm 120/100 Min. tykkelse hulltegl/kantavstand, mm 180/100 Uttrekksverdi Betong, kN 1,95 Uttrekksverdi Lettbetong, kN 1,10 Uttrekksverdi Fast tegl, kN 1,66 Uttrekksverdi Hulltegl, kN 0,50 Material Polyamid NOBB Nr - Antall 75 Betegnelse Fasadeplugg KPR 8x100 EAN 7319610063866	Last ned bilde Artikkelark Del via e-post
▼	920743	8x120	8	8	120	6	75
Installasjonsparametere	Artnr 920743 Dimensjon 8x120 Bor Ø, mm 8 Diameter, mm 8 Lengde, L, mm 120 Skrue Ø, mm 6 Min. boredybde, h1, mm 70 Maks montasje, tfix, mm 60 Min. montasjedybde, hnom, mm 60 Min. tykkelse betong/kantavstand, mm 100/60 Min. tykkelse lettbetong/kantavstand, mm 100/100 Min. tykkelse tegl/kantavstand, mm 120/100 Min. tykkelse hulltegl/kantavstand, mm 180/100 Uttrekksverdi Betong, kN 1,95 Uttrekksverdi Lettbetong, kN 1,10 Uttrekksverdi Fast tegl, kN 1,66 Uttrekksverdi Hulltegl, kN 0,50 Material Polyamid NOBB Nr - Antall 75 Betegnelse Fasadeplugg KPR 8x120 EAN 7319610063873	Last ned bilde Artikkelark Del via e-post
▼	920744	8x140	8	8	140	6	75
Installasjonsparametere	Artnr 920744 Dimensjon 8x140 Bor Ø, mm 8 Diameter, mm 8 Lengde, L, mm 140 Skrue Ø, mm 6 Min. boredybde, h1, mm 70 Maks montasje, tfix, mm 80 Min. montasjedybde, hnom, mm 60 Min. tykkelse betong/kantavstand, mm 100/60 Min. tykkelse lettbetong/kantavstand, mm 100/100 Min. tykkelse tegl/kantavstand, mm 120/100 Min. tykkelse hulltegl/kantavstand, mm 180/100 Uttrekksverdi Betong, kN 1,95 Uttrekksverdi Lettbetong, kN 1,10 Uttrekksverdi Fast tegl, kN 1,66 Uttrekksverdi Hulltegl, kN 0,50 Material Polyamid NOBB Nr - Antall 75 Betegnelse Fasadeplugg KPR 8x140 EAN 7319610063880	Last ned bilde Artikkelark Del via e-post
▼	920745	10x80	10	10	80	7	50
Installasjonsparametere	Artnr 920745 Dimensjon 10x80 Bor Ø, mm 10 Diameter, mm 10 Lengde, L, mm 80 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 10 Min. montasjedybde, hnom, mm 70 Min. tykkelse betong/kantavstand, mm 100/60 Min. tykkelse lettbetong/kantavstand, mm 100/100 Min. tykkelse tegl/kantavstand, mm 120/100 Min. tykkelse hulltegl/kantavstand, mm 180/100 Uttrekksverdi Betong, kN 2,20 Uttrekksverdi Lettbetong, kN 0,90 Uttrekksverdi Fast tegl, kN 1,90 Uttrekksverdi Hulltegl, kN 0,50 Material Polyamid NOBB Nr - Antall 50 Betegnelse Fasadeplugg KPR 10x80 EAN 7319610063897	Last ned bilde Artikkelark Del via e-post
▼	920746	10x100	10	10	100	7	50
Installasjonsparametere	Artnr 920746 Dimensjon 10x100 Bor Ø, mm 10 Diameter, mm 10 Lengde, L, mm 100 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 30 Min. montasjedybde, hnom, mm 70 Min. tykkelse betong/kantavstand, mm 100/60 Min. tykkelse lettbetong/kantavstand, mm 100/100 Min. tykkelse tegl/kantavstand, mm 120/100 Min. tykkelse hulltegl/kantavstand, mm 180/100 Uttrekksverdi Betong, kN 2,20 Uttrekksverdi Lettbetong, kN 0,90 Uttrekksverdi Fast tegl, kN 1,90 Uttrekksverdi Hulltegl, kN 0,50 Material Polyamid NOBB Nr - Antall 50 Betegnelse Fasadeplugg KPR 10x100 EAN 7319610063903	Last ned bilde Artikkelark Del via e-post
▼	920747	10x115	10	10	120	7	50
Installasjonsparametere	Artnr 920747 Dimensjon 10x115 Bor Ø, mm 10 Diameter, mm 10 Lengde, L, mm 120 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 50 Min. montasjedybde, hnom, mm 70 Min. tykkelse betong/kantavstand, mm 100/60 Min. tykkelse lettbetong/kantavstand, mm 100/100 Min. tykkelse tegl/kantavstand, mm 120/100 Min. tykkelse hulltegl/kantavstand, mm 180/100 Uttrekksverdi Betong, kN 2,20 Uttrekksverdi Lettbetong, kN 0,90 Uttrekksverdi Fast tegl, kN 1,90 Uttrekksverdi Hulltegl, kN 0,50 Material Polyamid NOBB Nr - Antall 50 Betegnelse Fasadeplugg KPR 10x115 EAN 7319610063910	Last ned bilde Artikkelark Del via e-post
▼	920748	10x135	10	10	140	7	50
Installasjonsparametere	Artnr 920748 Dimensjon 10x135 Bor Ø, mm 10 Diameter, mm 10 Lengde, L, mm 140 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 70 Min. montasjedybde, hnom, mm 70 Min. tykkelse betong/kantavstand, mm 100/60 Min. tykkelse lettbetong/kantavstand, mm 100/100 Min. tykkelse tegl/kantavstand, mm 120/100 Min. tykkelse hulltegl/kantavstand, mm 180/100 Uttrekksverdi Betong, kN 2,20 Uttrekksverdi Lettbetong, kN 0,90 Uttrekksverdi Fast tegl, kN 1,90 Uttrekksverdi Hulltegl, kN 0,50 Material Polyamid NOBB Nr - Antall 50 Betegnelse Fasadeplugg KPR 10x135 EAN 7319610063927	Last ned bilde Artikkelark Del via e-post
▼	920749	10x160	10	10	160	7	50
Installasjonsparametere	Artnr 920749 Dimensjon 10x160 Bor Ø, mm 10 Diameter, mm 10 Lengde, L, mm 160 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 90 Min. montasjedybde, hnom, mm 70 Min. tykkelse betong/kantavstand, mm 100/60 Min. tykkelse lettbetong/kantavstand, mm 100/100 Min. tykkelse tegl/kantavstand, mm 120/100 Min. tykkelse hulltegl/kantavstand, mm 180/100 Uttrekksverdi Betong, kN 2,20 Uttrekksverdi Lettbetong, kN 0,90 Uttrekksverdi Fast tegl, kN 1,90 Uttrekksverdi Hulltegl, kN 0,50 Material Polyamid NOBB Nr - Antall 50 Betegnelse Fasadeplugg KPR 10x160 EAN 7319610063934	Last ned bilde Artikkelark Del via e-post
▼	920750	10x180	10	10	180	7	50
Installasjonsparametere	Artnr 920750 Dimensjon 10x180 Bor Ø, mm 10 Diameter, mm 10 Lengde, L, mm 180 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 110 Min. montasjedybde, hnom, mm 70 Min. tykkelse betong/kantavstand, mm 100/60 Min. tykkelse lettbetong/kantavstand, mm 100/100 Min. tykkelse tegl/kantavstand, mm 120/100 Min. tykkelse hulltegl/kantavstand, mm 180/100 Uttrekksverdi Betong, kN 2,20 Uttrekksverdi Lettbetong, kN 0,90 Uttrekksverdi Fast tegl, kN 1,90 Uttrekksverdi Hulltegl, kN 0,50 Material Polyamid NOBB Nr - Antall 50 Betegnelse Fasadeplugg KPR 10x180 EAN 7319610063941	Last ned bilde Artikkelark Del via e-post
▼	920751	10x200	10	10	200	7	50
Installasjonsparametere	Artnr 920751 Dimensjon 10x200 Bor Ø, mm 10 Diameter, mm 10 Lengde, L, mm 200 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 130 Min. montasjedybde, hnom, mm 70 Min. tykkelse betong/kantavstand, mm 100/60 Min. tykkelse lettbetong/kantavstand, mm 100/100 Min. tykkelse tegl/kantavstand, mm 120/100 Min. tykkelse hulltegl/kantavstand, mm 180/100 Uttrekksverdi Betong, kN 2,20 Uttrekksverdi Lettbetong, kN 0,90 Uttrekksverdi Fast tegl, kN 1,90 Uttrekksverdi Hulltegl, kN 0,50 Material Polyamid NOBB Nr - Antall 50 Betegnelse Fasadeplugg KPR 10x200 EAN 7319610063958	Last ned bilde Artikkelark Del via e-post
▼	920752	10x220	10	10	230	7	50
Installasjonsparametere	Artnr 920752 Dimensjon 10x220 Bor Ø, mm 10 Diameter, mm 10 Lengde, L, mm 230 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 160 Min. montasjedybde, hnom, mm 70 Min. tykkelse betong/kantavstand, mm 100/60 Min. tykkelse lettbetong/kantavstand, mm 100/100 Min. tykkelse tegl/kantavstand, mm 120/100 Min. tykkelse hulltegl/kantavstand, mm 180/100 Uttrekksverdi Betong, kN 2,20 Uttrekksverdi Lettbetong, kN 0,90 Uttrekksverdi Fast tegl, kN 1,90 Uttrekksverdi Hulltegl, kN 0,50 Material Polyamid NOBB Nr - Antall 50 Betegnelse Fasadeplugg KPR 10x220 EAN 7319610063965	Last ned bilde Artikkelark Del via e-post
