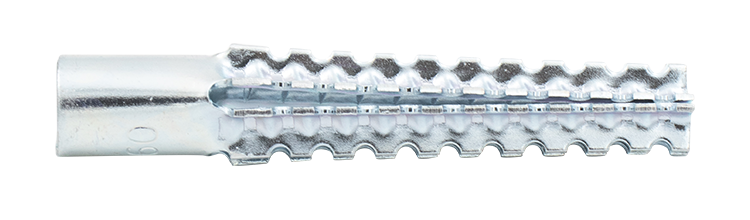

Lettbetonganker

Metallanker med 4-veis ekspansjon for middels tunge oppheng

For betong, lettbetong, tegl og naturstein. Fireveis ekspansjon som gir gode uttrekksverdier, tåler ca 20 kg per festepunkt.

Beregnet for lette til middels tunge applikasjoner. Kan brukes med treskruer eller stålbolt av anbefalt dimensjon. Kan monteres i lettbetong uten forboring, slå den deretter med hammer. Montering i betong og tegl krever forboring.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Monteringsanvisning

For montering i lettbetong slås metallankeret inn. Forboring er nødvendig for montering i betong, tegl og naturstein. Bor, børst, blås og monter

Bruksområde

For montering av kabel- og rørklemmer, tre- og metallkonstruksjoner, metallbeslag, bjelkelag

Dokument

Produktinformasjon

Lettbetonganker.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Lengde, L, mm	Skrue Ø, mm	Antall

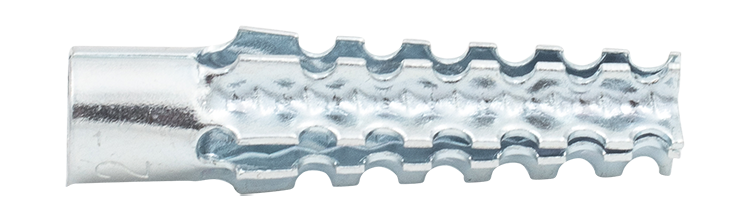

▼	586295	6x32	6	skruv-hnom	32,0	4,5-5	100

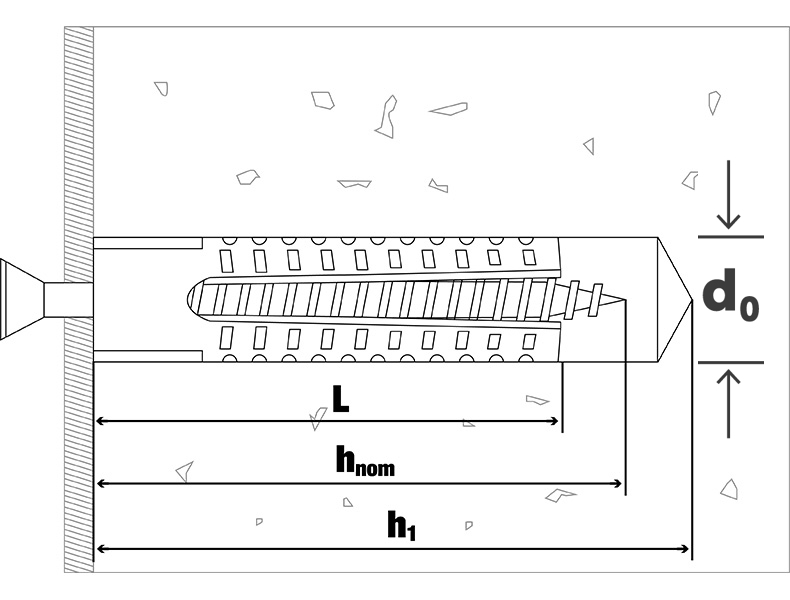

Installasjonsparametere	Artnr 586295 Dimensjon 6x32 Bor Ø, mm 6 Maks montasje, tfix, mm skruv-hnom Lengde, L, mm 32,0 Skrue Ø, mm 4,5-5 Skruelengde, mm tfix+hnom Min. boredybde, h1, mm 40 Min. montasjedybde, hnom, mm 37 Effektiv monteringsdybde, hef, mm 32 Min. materialtykkelse, hmin, mm 60 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 0,22 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103519 Antall 100 Betegnelse Lettbetonganker 6x32 FZB EAN 7319610073223	Last ned bilde Artikkelark Del via e-post
▼	586296	8x60	8	skruv-hnom	60,0	5-6	100
Installasjonsparametere	Artnr 586296 Dimensjon 8x60 Bor Ø, mm 8 Maks montasje, tfix, mm skruv-hnom Lengde, L, mm 60,0 Skrue Ø, mm 5-6 Skruelengde, mm tfix+hnom Min. boredybde, h1, mm 70 Min. montasjedybde, hnom, mm 65 Effektiv monteringsdybde, hef, mm 60 Min. materialtykkelse, hmin, mm 120 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 0,47 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103517 Antall 100 Betegnelse Lettbetonganker 8x60 FZB EAN 7319610073230	Last ned bilde Artikkelark Del via e-post

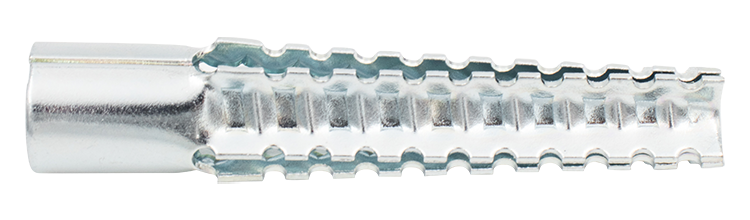

▼	586297	10x60	10	skruv-hnom	60,0	6-8	100
Installasjonsparametere	Artnr 586297 Dimensjon 10x60 Bor Ø, mm 10 Maks montasje, tfix, mm skruv-hnom Lengde, L, mm 60,0 Skrue Ø, mm 6-8 Skruelengde, mm tfix+hnom Min. boredybde, h1, mm 70 Min. montasjedybde, hnom, mm 65 Effektiv monteringsdybde, hef, mm 60 Min. materialtykkelse, hmin, mm 120 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 0,52 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103518 Antall 100 Betegnelse Lettbetonganker 10x60 FZB EAN 7319610073247	Last ned bilde Artikkelark Del via e-post
