Plugg Lettbetonganker KBTM

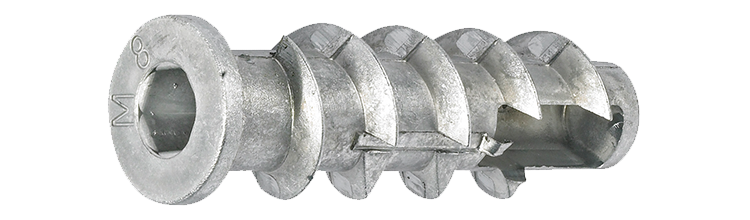

Innvendig gjenget metallplugg

Innvendig gjenget metallplugg med grov yttergjenge for forhåndsmontering i Leca og lettbetong. Egnet for bruk der brannmotstand kreves. Den grove yttergjengen gir et sikkert grep

Egnede skruer er metrisk gjengede skruer og treskruer. Kan monteres med bor/skrutrekker med lavt dreiemoment eller manuelt med en unbrakonøkkel.

Materiale: Stål

Overflatebehandling: Zink

Miljø: For innendørs bruk

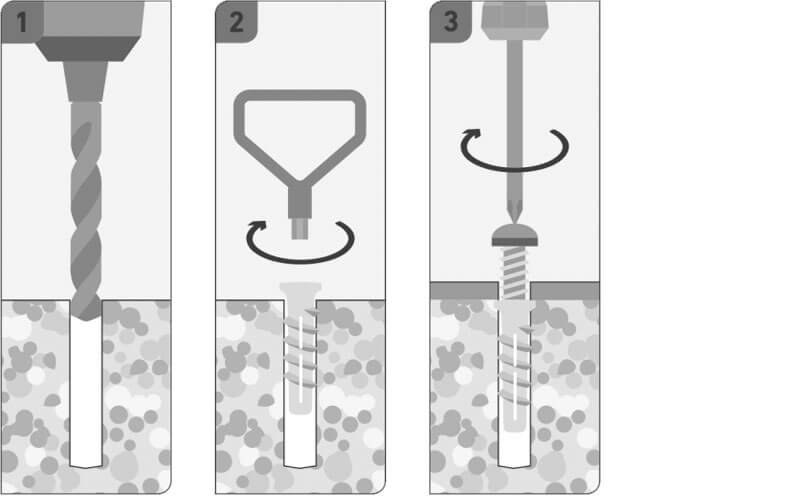

Monteringsanvisning

Bor hull i lettbetongen eller Lecaen med angitt bor og rengjør for støv. Monter med et lavmomentbor/skrutrekker eller manuelt med en unbrakonøkkel, og monter deretter passende tre-, universal- og maskingjengede skruer.

Dokument

Produktinformasjon

Plugg Lettbetonganker KBTM.pdf

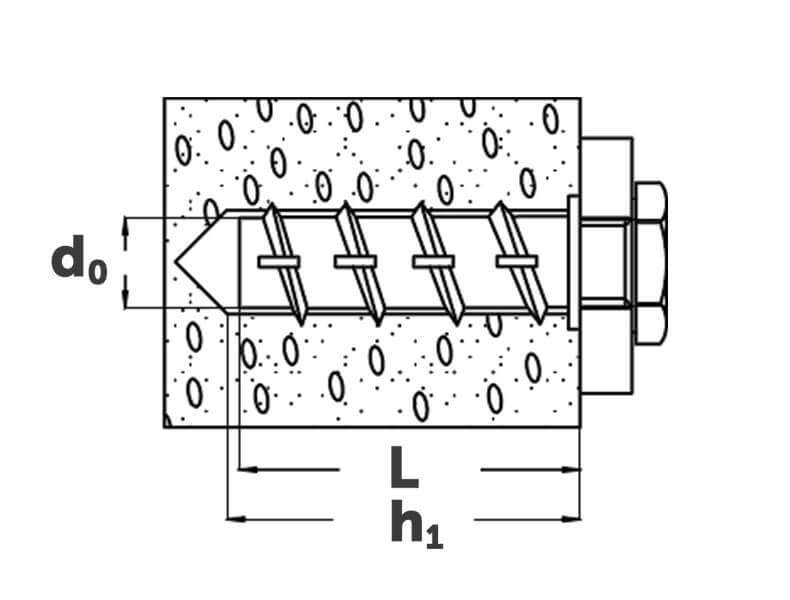

	Art. nr	Dimensjon	Bor Ø, mm	Lengde, L, mm	Min. boredybde, h1, mm	Anbefalt skruelengde, mm	Antall
▼	10075116	M6x50	10	50,0	60	20 + tfix	25
Installasjonsparametere	Artnr 10075116 Dimensjon M6x50 Bor Ø, mm 10 Lengde, L, mm 50,0 Min. boredybde, h1, mm 60 Anbefalt skruelengde, mm 20 + tfix Metrisk skrue M6 Tillatt uttrekkskraft Lettbetong, kN 0,55 Tillatt uttrekkskraft LECA, kN 0,30 SW/Bitsspor SW 6 Material Stål Korrosjonsklasse C2 Overflatebehandling Zink NOBB Nr 60778286 Antall 25 Betegnelse Lettbetongplugg KBTM 6 EAN 7319610040287	Last ned bilde Artikkelark Del via e-post
▼	10075118	M8x60	12	60,0	70	25 + tfix	25
Installasjonsparametere	Artnr 10075118 Dimensjon M8x60 Bor Ø, mm 12 Lengde, L, mm 60,0 Min. boredybde, h1, mm 70 Anbefalt skruelengde, mm 25 + tfix Metrisk skrue M8 Tillatt uttrekkskraft Lettbetong, kN 0,70 Tillatt uttrekkskraft LECA, kN 0,60 SW/Bitsspor SW 8 Material Stål Korrosjonsklasse C2 Overflatebehandling Zink NOBB Nr 60778210 Antall 25 Betegnelse Lettbetongplugg KBTM 8 EAN 7319610040294	Last ned bilde Artikkelark Del via e-post
▼	10075120	M10x70	14	70,0	80	30 + tfix	25
Installasjonsparametere	Artnr 10075120 Dimensjon M10x70 Bor Ø, mm 14 Lengde, L, mm 70,0 Min. boredybde, h1, mm 80 Anbefalt skruelengde, mm 30 + tfix Metrisk skrue M10 Tillatt uttrekkskraft Lettbetong, kN 0,80 Tillatt uttrekkskraft LECA, kN 0,90 SW/Bitsspor SW 10 Material Stål Korrosjonsklasse C2 Overflatebehandling Zink NOBB Nr 60778220 Antall 25 Betegnelse Lettbetongplugg KBTM 10 EAN 7319610040300	Last ned bilde Artikkelark Del via e-post
