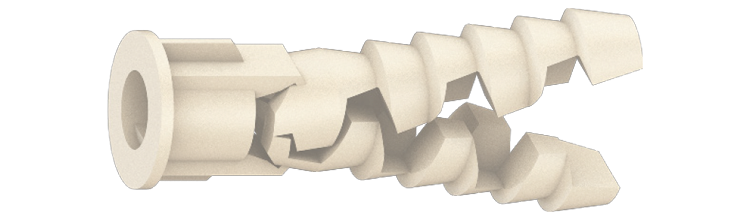

Multiplugg GRIPPER

Universalplugg

Høykvalitets veggplugg for montering i panel, hul og massiv betong, murstein og lettbetongvegger. Tåler langtidsbelastning bedre enn vanlige plugger.

Høykvalitetsplugg for montering i plater, hule og solide byggematerialer. Gripper™ tåler langvarig belastning, slitasje, vær, fuktighet og lagring bedre enn vanlige plugger. GripEdge friksjonsoverflaten garanterer at grepet holder for alle veggmaterialer. Mikrokragen Lo-Vis holder pluggen på optimal monteringsdybde mens selve kragen er skjult under skruen. Kan brukes med de vanligste typene skruer og skruediametre.

Materiale: Termoplast

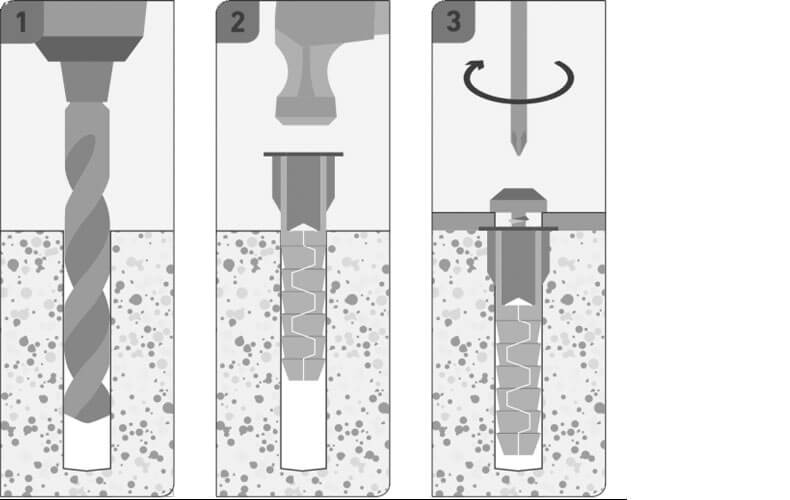

Monteringsanvisning

1) Bor hull som anvist og skyv inn pluggen 2) Monteres med skrue tilpasset pluggen 3) Sikker og oversiktlig montasje

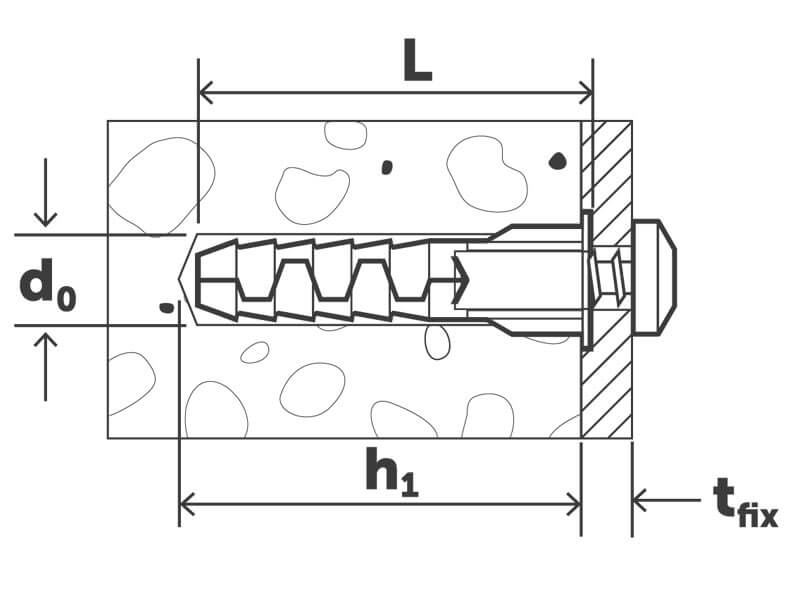

Monteringsanvisning product.sketchpicture.titletext

Dokument

Produktinformasjon

Multiplugg GRIPPER.pdf
Art. nr Dimensjon Bor Ø, mm Lengde, L, mm Krage Ø, mm Skrue Ø, mm Antall
9658075230 5x24 5 24 7 3 - 4,5 100
Installasjonsparametere
Artnr
9658075230
Dimensjon
5x24
Bor Ø, mm
5
Lengde, L, mm
24
Krage Ø, mm
7
Skrue Ø, mm
3 - 4,5
Skruelengde, mm
24+tfix
Min. boredybde, h1, mm
28
Min. platetykkelse, mm
6
Anb. uttrekksverdi Betong C20/25, kN
0,4
Anb. uttrekksverdi Gips 12,5 mm, kN
0,1
Anb. uttrekksverdi Lettbetong AAC 4,0, kN
0,15
Anb. uttrekksverdi Tegl, kN
0,2
Anb. uttrekksverdi Standard 13, kN
0,1
Material
Termoplast
Antall
100
Betegnelse
Universalplugg Gripper 5
EAN
7319610082539
Bilde av Universalplugg Gripper 5
Last ned bilde
Artikkelark
9658075232 6x32 6 32 8,5 4 - 5,5 100
Installasjonsparametere
Artnr
9658075232
Dimensjon
6x32
Bor Ø, mm
6
Lengde, L, mm
32
Krage Ø, mm
8,5
Skrue Ø, mm
4 - 5,5
Skruelengde, mm
32+tfix
Min. boredybde, h1, mm
38
Min. platetykkelse, mm
8
Anb. uttrekksverdi Betong C20/25, kN
1
Anb. uttrekksverdi Gips 12,5 mm, kN
0,13
Anb. uttrekksverdi Lettbetong AAC 4,0, kN
0,25
Anb. uttrekksverdi Tegl, kN
0,6
Anb. uttrekksverdi Standard 13, kN
0,13
Material
Termoplast
Antall
100
Betegnelse
Universalplugg Gripper 6
EAN
7319610082546
Bilde av Universalplugg Gripper 6
Last ned bilde
Artikkelark
9658075234 8x38 8 38 12 4,5 - 6 50
Installasjonsparametere
Artnr
9658075234
Dimensjon
8x38
Bor Ø, mm
8
Lengde, L, mm
38
Krage Ø, mm
12
Skrue Ø, mm
4,5 - 6
Skruelengde, mm
38+tfix
Min. boredybde, h1, mm
44
Min. platetykkelse, mm
12
Anb. uttrekksverdi Betong C20/25, kN
1
Anb. uttrekksverdi Gips 12,5 mm, kN
0,13
Anb. uttrekksverdi Lettbetong AAC 4,0, kN
0,35
Anb. uttrekksverdi Tegl, kN
0,8
Anb. uttrekksverdi Standard 13, kN
0,13
Material
Termoplast
Antall
50
Betegnelse
Universalplugg Gripper 8
EAN
7319610082553
Bilde av Universalplugg Gripper  8
Last ned bilde
Artikkelark
9658075236 10x45 10 45 14 4,5 - 7 50
Installasjonsparametere
Artnr
9658075236
Dimensjon
10x45
Bor Ø, mm
10
Lengde, L, mm
45
Krage Ø, mm
14
Skrue Ø, mm
4,5 - 7
Skruelengde, mm
45+tfix
Min. boredybde, h1, mm
50
Min. platetykkelse, mm
12
Anb. uttrekksverdi Betong C20/25, kN
1,8
Anb. uttrekksverdi Gips 12,5 mm, kN
0,15
Anb. uttrekksverdi Lettbetong AAC 4,0, kN
0,5
Anb. uttrekksverdi Tegl, kN
1
Anb. uttrekksverdi Standard 13, kN
0,15
Material
Termoplast
Antall
50
Betegnelse
Universalplugg Gripper 10
EAN
7319610082560
Bilde av Universalplugg Gripper 10
Last ned bilde
Artikkelark
