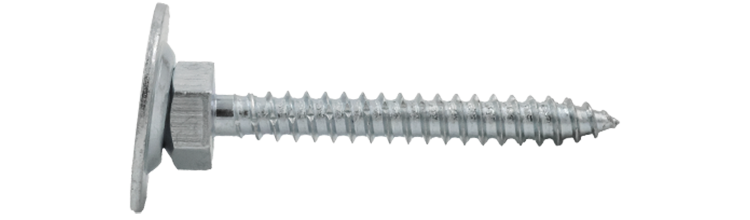

Nivåskrue PLUS

For vindusmontasje

Bergnet for bruk til vindusmontering. Det unike designet gir ikke bare mulighet for nivåjustering, men balanserer også vinduet på en stabil måte.

Den selvjusterende skiven forenkler justeringen av karmen ved montering og balanserer vinduet på en stabil måte. Skiven sørger også for at vinduet ikke forskyves inn/ut under nivåjustering. Hellingen på skiven er 5 grader. Nivåskruen erstatter kiler og blokker, noe som gir mer plass til isolasjon og dermed reduserer risikoen for kuldebroer. Justeringsområdet for skruen er 10-35 mm.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Utførelse: Utstyrt med 13 mm sekskantmutter, selvnivellerende skive og drivspor TX30

Monteringsanvisning

Nivåskruene, 2 stk, skal plasseres så nære karmens ytterkant som mulig. (delte vinduer med midtsprosse skal også ha en skrue under sprossen). Skruene skrues ned til ønsket dybde. Vatre opp nivåskruene og juster med en 13mm nøkkel. Luftspalten under karmen bør være ca 15mm. Ved montering i treværk skrues nivåskruen inn uten forboring. Ved montering i betong brukes bor Ø6mm, skru så i skruen. Ved montering i Leca/lettbetong brukes bor Ø10, bordybde 50mm og plugg (art.nr 920707) Universalplugg EJOT X4 10x50 for beste resultat.

Dokument

Produktinformasjon

Nivåskrue PLUS.pdf

	Art. nr	Dimensjon	Diameter, mm	Lengde, L, mm	Maks last	Hode Ø, dk, mm	Antall
▼	931078	7,5x65	7,5	65,0	176	28,0	20
Installasjonsparametere	Artnr 931078 Dimensjon 7,5x65 Diameter, mm 7,5 Lengde, L, mm 65,0 Maks last 176 Hode Ø, dk, mm 28,0 Bitstype TX30 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60778779 Antall 20 Betegnelse Nivåskrue 7,5x65 EAN 7319610088975	Last ned bilde Artikkelark Del via e-post
