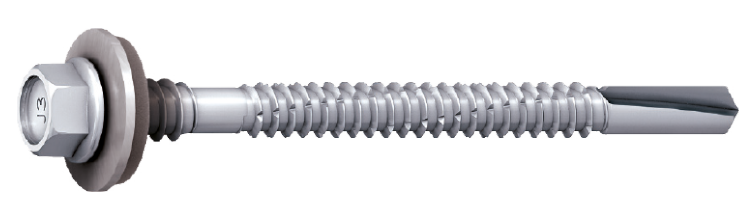

Elementskrue JT2-D-12H

For stålbjelke maks 12 mm

For montering av sandwichpaneler i stålprofiler

Hurtigborende skrue i stål for montering av sandwichpanel på stålprofiler. Borkapasitet opp til 12,0 mm. Ø 5,5 mm gjengediameter og Ø 6,3 mm gjengediameter under hode. Kan leveres med andre skivestørrelser. Borspiss i herdet karbonstål.

Materiale: Stål

Overflatebehandling: Climadur

Miljø: For utendørs bruk

Utførelse: Sekskanthode. Leddet skive i rustfritt stål med EPDM gummipakning.

Monteringsanvisning

Bruk en trinnløs skrudrill med dybdeanslag, med maks 1300r/m under montering.

Dokument

DoP-EJOT 1-001-180680-2018

ETA-18/0680

Produktinformasjon

Elementskrue JT2-D-12H.pdf

	Art. nr	Dimensjon	Diameter, mm	Lengde, L, mm	Borkap., mm	Klemlengde, mm	Antall
▼	3564712614	5,5/6,3x80	5,5/6,3	80	12	40-59	100
Installasjonsparametere	Artnr 3564712614 Dimensjon 5,5/6,3x80 Diameter, mm 5,5/6,3 Lengde, L, mm 80 Borkap., mm 12 Klemlengde, mm 40-59 Skive Ø, dk, mm E19 SW/Bitsspor 8 Holdfasthet, kN T11 Material Stål Overflatebehandling Climadur Korrosjonsklasse C3 ETA/DoP EJOT 1-001-180680-2018, ETA-18/0680 Db-nr 2422992 Antall 100 Betegnelse Saphir stål Element 5,5/6,3x80/12 E22 EAN 4061245033365	Last ned bilde Artikkelark Del via e-post
▼	3564912614	5,5/6,3x95	5,5/6,3	95	12	50-74	100
Installasjonsparametere	Artnr 3564912614 Dimensjon 5,5/6,3x95 Diameter, mm 5,5/6,3 Lengde, L, mm 95 Borkap., mm 12 Klemlengde, mm 50-74 Skive Ø, dk, mm E19 SW/Bitsspor 8 Holdfasthet, kN T11 Material Stål Overflatebehandling Climadur Korrosjonsklasse C3 ETA/DoP EJOT 1-001-180680-2018, ETA-18/0680 Db-nr 2422993 Antall 100 Betegnelse Saphir stål Element 5,5/6,3x95/12 E22 EAN 4061245044026	Last ned bilde Artikkelark Del via e-post
▼	3565212614	5,5/6,3x115	5,5/6,3	115	12	60-94	100
Installasjonsparametere	Artnr 3565212614 Dimensjon 5,5/6,3x115 Diameter, mm 5,5/6,3 Lengde, L, mm 115 Borkap., mm 12 Klemlengde, mm 60-94 Skive Ø, dk, mm E19 SW/Bitsspor 8 Holdfasthet, kN T11 Material Stål Overflatebehandling Climadur Korrosjonsklasse C3 ETA/DoP EJOT 1-001-180680-2018, ETA-18/0680 Db-nr 2422994 Antall 100 Betegnelse Saphir stål Element 5,5/6,3x115/12 E22 EAN 4061245033372	Last ned bilde Artikkelark Del via e-post
▼	3565412614	5,5/6,3x135	5,5/6,3	135	12	70-114	100
Installasjonsparametere	Artnr 3565412614 Dimensjon 5,5/6,3x135 Diameter, mm 5,5/6,3 Lengde, L, mm 135 Borkap., mm 12 Klemlengde, mm 70-114 Skive Ø, dk, mm E19 SW/Bitsspor 8 Holdfasthet, kN T11 Material Stål Overflatebehandling Climadur Korrosjonsklasse C3 ETA/DoP EJOT 1-001-180680-2018, ETA-18/0680 Db-nr 2422995 Antall 100 Betegnelse Saphir stål Element 5,5/6,3x135/12 E22 EAN 4061245033389	Last ned bilde Artikkelark Del via e-post
▼	3565712614	5,5/6,3x155	5,5/6,3	155	12	90-134	100
Installasjonsparametere	Artnr 3565712614 Dimensjon 5,5/6,3x155 Diameter, mm 5,5/6,3 Lengde, L, mm 155 Borkap., mm 12 Klemlengde, mm 90-134 Skive Ø, dk, mm E19 SW/Bitsspor 8 Holdfasthet, kN T11 Material Stål Overflatebehandling Climadur Korrosjonsklasse C3 ETA/DoP EJOT 1-001-180680-2018, ETA-18/0680 Db-nr 2422996 Antall 100 Betegnelse Saphir stål Element 5,5/6,3x155/12 E22 EAN 4061245033396	Last ned bilde Artikkelark Del via e-post
▼	3565812614	5,5/6,3x175	5,5/6,3	175	12	90-134	100
Installasjonsparametere	Artnr 3565812614 Dimensjon 5,5/6,3x175 Diameter, mm 5,5/6,3 Lengde, L, mm 175 Borkap., mm 12 Klemlengde, mm 90-134 Skive Ø, dk, mm E19 SW/Bitsspor 8 Holdfasthet, kN T11 Material Stål Overflatebehandling Climadur Korrosjonsklasse C3 ETA/DoP EJOT 1-001-180680-2018, ETA-18/0680 Db-nr 2423024 Antall 100 Betegnelse Saphir stål Element 5,5/6,3x155/12 E22 EAN 4061245043968	Last ned bilde Artikkelark Del via e-post
▼	3569512614	5,5/6,3x195	5,5/6,3	195	12	120-174	100
Installasjonsparametere	Artnr 3569512614 Dimensjon 5,5/6,3x195 Diameter, mm 5,5/6,3 Lengde, L, mm 195 Borkap., mm 12 Klemlengde, mm 120-174 Skive Ø, dk, mm E19 SW/Bitsspor 8 Holdfasthet, kN T11 Material Stål Overflatebehandling Climadur Korrosjonsklasse C3 ETA/DoP EJOT 1-001-180680-2018, ETA-18/0680 Db-nr 2422997 Antall 100 Betegnelse Saphir stål Element 5,5/6,3x195/12 E22 EAN 4061245032474	Last ned bilde Artikkelark Del via e-post
▼	3569612614	5,5/6,3x215	5,5/6,3	215	12	140-194	100
Installasjonsparametere	Artnr 3569612614 Dimensjon 5,5/6,3x215 Diameter, mm 5,5/6,3 Lengde, L, mm 215 Borkap., mm 12 Klemlengde, mm 140-194 Skive Ø, dk, mm E19 SW/Bitsspor 8 Holdfasthet, kN T11 Material Stål Overflatebehandling Climadur Korrosjonsklasse C3 ETA/DoP EJOT 1-001-180680-2018, ETA-18/0680 Db-nr 2422998 Antall 100 Betegnelse Saphir stål Element 5,5/6,3x215/12 E22 EAN 4061245031491	Last ned bilde Artikkelark Del via e-post
▼	3567112614	5,5/6,3x235	5,5/6,3	235	12	160-214	100
Installasjonsparametere	Artnr 3567112614 Dimensjon 5,5/6,3x235 Diameter, mm 5,5/6,3 Lengde, L, mm 235 Borkap., mm 12 Klemlengde, mm 160-214 Skive Ø, dk, mm E19 SW/Bitsspor 8 Holdfasthet, kN T11 Material Stål Overflatebehandling Climadur Korrosjonsklasse C3 ETA/DoP EJOT 1-001-180680-2018, ETA-18/0680 Db-nr 2422988 Antall 100 Betegnelse Saphir Stål Element 5,5/6,3x235/12 E22 EAN 4061245032443	Last ned bilde Artikkelark Del via e-post
▼	3567212614	5,5/6,3x250	5,5/6,3	250	12	175-229	100
Installasjonsparametere	Artnr 3567212614 Dimensjon 5,5/6,3x250 Diameter, mm 5,5/6,3 Lengde, L, mm 250 Borkap., mm 12 Klemlengde, mm 175-229 Skive Ø, dk, mm E19 SW/Bitsspor 8 Holdfasthet, kN T11 Material Stål Overflatebehandling Climadur Korrosjonsklasse C3 ETA/DoP EJOT 1-001-180680-2018, ETA-18/0680 Db-nr 2422989 Antall 100 Betegnelse Saphir Stål Element 5,5/6,3x250/12 E22 EAN 4061245032481	Last ned bilde Artikkelark Del via e-post
▼	3567312614	5,5/6,3x275	5,5/6,3	275	12	200-254	100
Installasjonsparametere	Artnr 3567312614 Dimensjon 5,5/6,3x275 Diameter, mm 5,5/6,3 Lengde, L, mm 275 Borkap., mm 12 Klemlengde, mm 200-254 Skive Ø, dk, mm E19 SW/Bitsspor 8 Holdfasthet, kN T11 Material Stål Overflatebehandling Climadur Korrosjonsklasse C3 ETA/DoP EJOT 1-001-180680-2018, ETA-18/0680 Db-nr 2422990 Antall 100 Betegnelse Saphir Stål Element 5,5/6,3x275/12 E22 EAN 4061245033402	Last ned bilde Artikkelark Del via e-post
▼	3567412614	5,5/6,3x300	5,5/6,3	300	12	225-279	100
Installasjonsparametere	Artnr 3567412614 Dimensjon 5,5/6,3x300 Diameter, mm 5,5/6,3 Lengde, L, mm 300 Borkap., mm 12 Klemlengde, mm 225-279 Skive Ø, dk, mm E19 SW/Bitsspor 8 Holdfasthet, kN T11 Material Stål Overflatebehandling Climadur Korrosjonsklasse C3 ETA/DoP EJOT 1-001-180680-2018, ETA-18/0680 Db-nr 2422991 Antall 100 Betegnelse Saphir stål Element 5,5/6,3x300/12 E22 EAN 4061245033419	Last ned bilde Artikkelark Del via e-post
