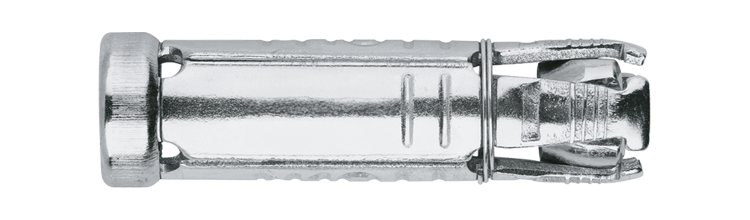

Skjoldanker FZB

Med innvendig gjenge

Ekstra bred 4-veis ekspansjon gir god ytelse, selv i underlag av lavere kvalitet som ofte finnes i eldre konstruksjoner.

Skjoldanker med innvendig gjenge for formontering og avstandsmontering avhengig av type. 4-veis ekstra bred ekspansjon gir god ytelse selv i grundmaterialer av lavere kvalitet, som finnes i mange gamle konstruksjoner. God toleranse for variasjoner i borhulldiameter. Lengde på sekskantskruen velges i henhold til tfix (tykkelsen på materialet som skal festes).

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Monteringsanvisning

1) Bor et hull med ønsket diameter og dybde 2) Blås og børst hullet fritt for støv 3) Slå inn ankeret med en hammer til monteringsdybden er oppnådd.

Dokument

Produktinformasjon

Skjoldanker FZB.pdf

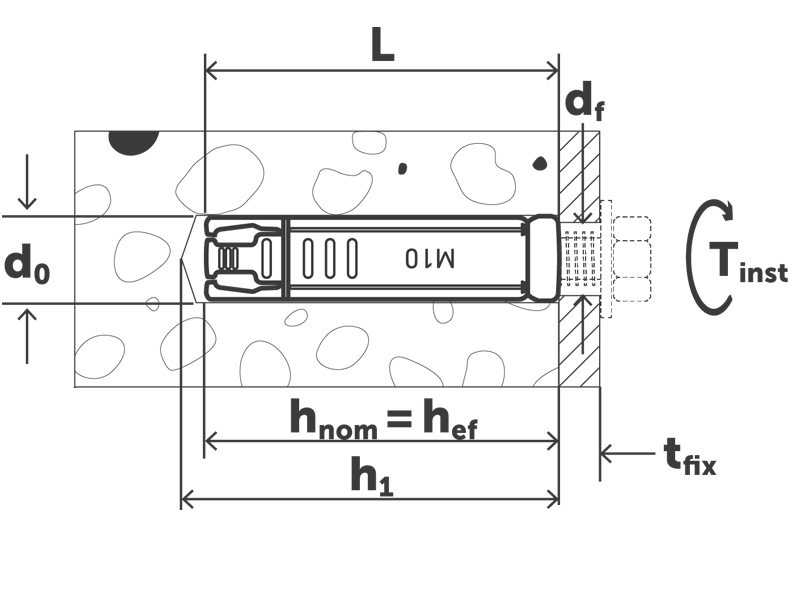

	Art. nr	Gjenge	Bor Ø, mm	Min. boredybde, h1, mm	Min. montasjedybde, hnom, mm	Min. materialtykkelse, hmin, mm	Antall
▼	9658677501	M6	10	45	40	100	10
Installasjonsparametere	Artnr 9658677501 Gjenge M6 Bor Ø, mm 10 Min. boredybde, h1, mm 45 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 100 Tilrekningsmoment, Tinst, Nm 10 Uttrekksverdi, kN 0,9 Avstandshull Ø, df, mm 7 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 10 Betegnelse SKJOLDANKER M6 FZB EAN 7319610101742	Last ned bilde Artikkelark Del via e-post
▼	9658677502	M8	14	60	50	100	10
Installasjonsparametere	Artnr 9658677502 Gjenge M8 Bor Ø, mm 14 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 50 Min. materialtykkelse, hmin, mm 100 Tilrekningsmoment, Tinst, Nm 25 Uttrekksverdi, kN 1,0 Avstandshull Ø, df, mm 9 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 10 Betegnelse SKJOLDANKER M8 FZB EAN 7319610101759	Last ned bilde Artikkelark Del via e-post
▼	9658677503	M10	16	70	60	120	10
Installasjonsparametere	Artnr 9658677503 Gjenge M10 Bor Ø, mm 16 Min. boredybde, h1, mm 70 Min. montasjedybde, hnom, mm 60 Min. materialtykkelse, hmin, mm 120 Tilrekningsmoment, Tinst, Nm 50 Uttrekksverdi, kN 4,3 Avstandshull Ø, df, mm 12 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 10 Betegnelse SKJOLDANKER M10 FZB EAN 7319610101773	Last ned bilde Artikkelark Del via e-post
▼	9658677504	M12	20	90	80	160	10
Installasjonsparametere	Artnr 9658677504 Gjenge M12 Bor Ø, mm 20 Min. boredybde, h1, mm 90 Min. montasjedybde, hnom, mm 80 Min. materialtykkelse, hmin, mm 160 Tilrekningsmoment, Tinst, Nm 85 Uttrekksverdi, kN 5,6 Avstandshull Ø, df, mm 14 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 10 Betegnelse SKJOLDANKER M12 FZB EAN 7319610101766	Last ned bilde Artikkelark Del via e-post
