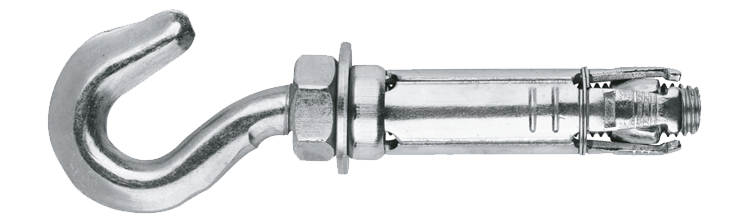

Skjoldanker FZB med krok

Med krok

Ekstra bred 4-veis ekspansjon gir god ytelse, selv i underlag av lavere kvalitet som ofte finnes i eldre konstruksjoner.

Momentstyrt skjoldsanker, egnet for både formontering og avstandsmontering, avhengig av type. En ekstra bred 4-veis ekspansjon sikrer god ytelse selv i underlag med lavere kvalitet, slik man ofte finner i eldre konstruksjoner. Tåler godt variasjoner i borehullets diameter.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Monteringsanvisning

1) Bor et hull med ønsket diameter og dybde 2) Blås og børst hullet fritt for støv 3) Slå inn ankeret med en hammer til monteringsdybden er oppnådd.

Dokument

Produktinformasjon

Skjoldanker FZB med krok.pdf

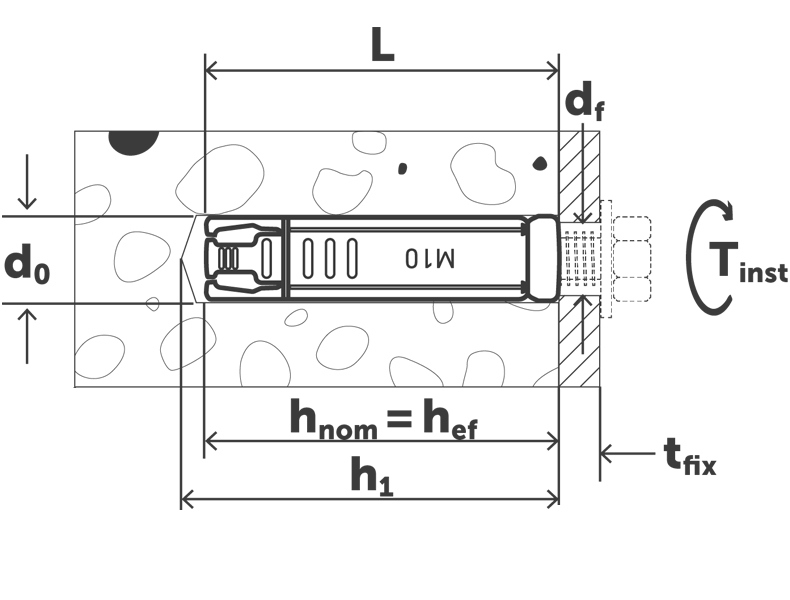

	Art. nr	Gjenge	Bor Ø, mm	Min. boredybde, h1, mm	Min. montasjedybde, hnom, mm	Min. materialtykkelse, hmin, mm	Antall
▼	9658677330	M6	10	45	40	100	10
Installasjonsparametere	Artnr 9658677330 Gjenge M6 Bor Ø, mm 10 Min. boredybde, h1, mm 45 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 100 Tilrekningsmoment, Tinst, Nm 10 Uttrekksverdi, kN 0,9 Indre Ø, mm 10 Avstandshull Ø, df, mm 7 SW/Bitsspor SW 10 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 10 Betegnelse SKJOLDANKER M6 FZB Krok EAN 7319610101643	Last ned bilde Artikkelark Del via e-post
▼	9658677331	M8	14	60	50	100	10
Installasjonsparametere	Artnr 9658677331 Gjenge M8 Bor Ø, mm 14 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 50 Min. materialtykkelse, hmin, mm 100 Tilrekningsmoment, Tinst, Nm 25 Uttrekksverdi, kN 1,0 Indre Ø, mm 11 Avstandshull Ø, df, mm 9 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 10 Betegnelse SKJOLDANKER M8 FZB Krok EAN 7319610101650	Last ned bilde Artikkelark Del via e-post
▼	9658677332	M10	16	70	60	120	5
Installasjonsparametere	Artnr 9658677332 Gjenge M10 Bor Ø, mm 16 Min. boredybde, h1, mm 70 Min. montasjedybde, hnom, mm 60 Min. materialtykkelse, hmin, mm 120 Tilrekningsmoment, Tinst, Nm 50 Uttrekksverdi, kN 4,3 Indre Ø, mm 14 Avstandshull Ø, df, mm 12 SW/Bitsspor SW 17 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 5 Betegnelse SKJOLDANKER M10 FZB Krok EAN 7319610101667	Last ned bilde Artikkelark Del via e-post
▼	9658677333	M12	20	90	80	160	5
Installasjonsparametere	Artnr 9658677333 Gjenge M12 Bor Ø, mm 20 Min. boredybde, h1, mm 90 Min. montasjedybde, hnom, mm 80 Min. materialtykkelse, hmin, mm 160 Tilrekningsmoment, Tinst, Nm 85 Uttrekksverdi, kN 5,6 Indre Ø, mm 18 Avstandshull Ø, df, mm 14 SW/Bitsspor SW 19 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 5 Betegnelse SKJOLDANKER M12 FZB Krok EAN 7319610101674	Last ned bilde Artikkelark Del via e-post
