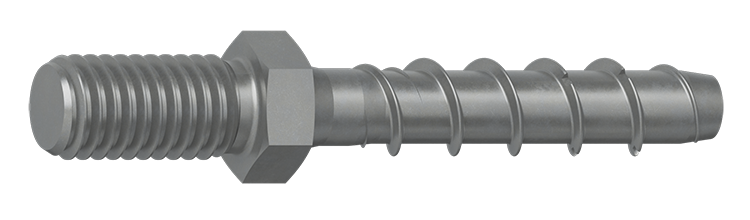

Betongskrue JC2 Plus E

For uppheng innendørs

Betongskruen har utvendige gjenger for montering av komponenter med innvendige gjenger. Rask og effektiv montering. Produktet inngår i INSTA-serien.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Utførelse: Med utvendig gjenger

Monteringsanvisning

Først og fremst for hengende montasje, men også annen type montering der du vil skape distanse. Innvendig gjenger M8/M10. Selvgjengende betongskrue, ingen ekspansjonskrefter, klarer liten kant- og innbyrdes avstand. Demonterbar. FZB for innendørs bruk, og midlertidig bruk utendørs. 1) Bor med angitt bor til riktig dybde 2) Børst og blås rent hullet 3) Skru inn betongskruen

Bruksområde

Eksempel på bruksområder er rørklammer og installasjonskanaler

Dokument

DOP 4-033-200446-2022

ETA-20/0446

EPD JC2 Plus

Produktinformasjon

Betongskrue JC2 Plus E.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Utvendig gjenge	Lengde, L, mm	Antall
▼	9658071529	6x35	6	1	M8	36,0	50
Installasjonsparametere	Artnr 9658071529 Dimensjon 6x35 Bor Ø, mm 6 Maks montasje, tfix, mm 1 Utvendig gjenge M8 Lengde, L, mm 36,0 Min. boredybde, h1, mm 45 Min. montasjedybde, hnom, mm 35 Min. materialtykkelse, hmin, mm 80 Avstandshull Ø, df, mm 7,7-9,0 Tilrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 1,9 Skjærlast usprukket betong, kN 5,4 Uttrekksverdi Sprukket betong, kN 1,9 Skjærlast sprukket betong, kN 5,4 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 2 Antall 50 Betegnelse Betongskruv JC2 Plus E 6x35 M8 FZB EAN 7319610124826	Last ned bilde Artikkelark Del via e-post
▼	9658071541	6x60	6	5/20	M8	60,0	50
Installasjonsparametere	Artnr 9658071541 Dimensjon 6x60 Bor Ø, mm 6 Maks montasje, tfix, mm 5/20 Utvendig gjenge M8 Lengde, L, mm 60,0 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Min. materialtykkelse, hmin, mm 92,7/80 Avstandshull Ø, df, mm 7,7-9,0 Tilrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 4,6/3,3 Skjærlast usprukket betong, kN 5,4/5,4 Uttrekksverdi Sprukket betong, kN 2,3/1,7 Skjærlast sprukket betong, kN 5,4/5,4 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 2 Antall 50 Betegnelse Betongskruv JC2 Plus E 6x60 M8 FZB EAN 7319610124819	Last ned bilde Artikkelark Del via e-post
