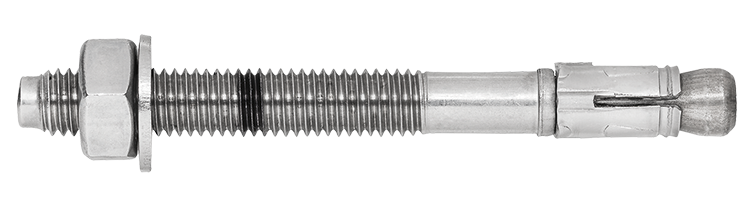

Ekspansjonsbolt BA-E-HCR

ETA-vurdert ekspansjonsbolt i rustfritt stål A5

Høykvalitets ekspansjonsbolt for formontering, genomstikksmontasje og avstandsmontering. Brukes for montering av metall- og trekonstruksjoner i sprukket og usprukket betong samt natursten. Dra alltid til til angitt moment. Rustfri HCR.

Europeisk typegodkjent, ETA 14/0219 Option 1 - sprukket og usprukket betong. BA-E HCR - Ekstra korrosjonsbestandig rustfritt stål. BAE-E HCR ekspansjonsbolt er en momenttilstrammet ekspansjonsbolt for bruk i sprukket og usprukket betong. Den er også brukbar for montasje i homogene grunnmateriale som tegl (maks M8) og natursten. BAE-E HCR er egnet for bruk under aggressive forhold, i klorfylte miljøer eller i stadig kontakt med saltvann (f.eks kjemisk teknisk industri, tuneller, svømmehaller m.m).

Materiale: Austenittisk rustritt stål A5

Miljø: For utendørs bruk

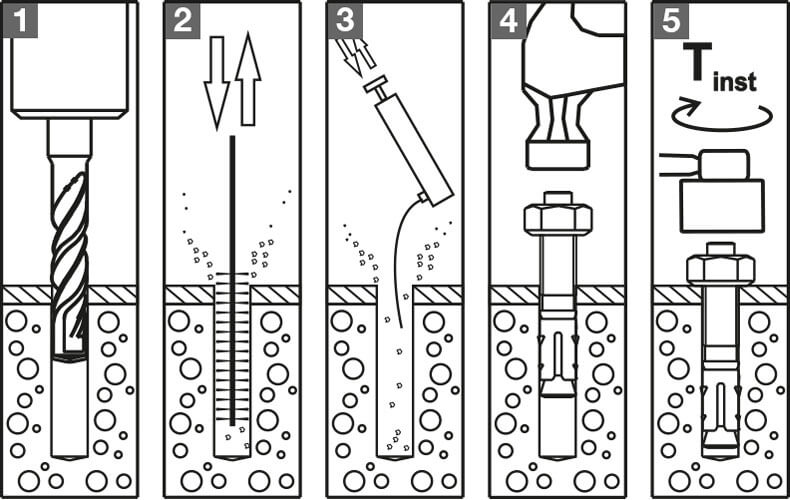

Monteringsanvisning

1) Bor med spesifisert bor angitt på produktdataene 2) Børst hullet 3) Blås med blåsepumpe, gjenta trinn 2 og 3 til hullet er fritt for støv 4) Skyv inn ekspansjonsbolten 5) Stram ekspansjonsbolten med anbefalt tiltrekkingsmoment

Bruksområde

Eksempler på bruksområder er stålkonstruksjoner, søyleføtter, bommer, kabelstiger, rekkverk, stiger eller fasadesystemer

Dokument

EJOT 4-031-160934-202201

ETA-16/0934

Produktinformasjon

Ekspansjonsbolt BA-E-HCR.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Lengde, L, mm	Min. boredybde, h1, mm	Antall
▼	9650006323	10x72	10,0	10	72,0	55	40

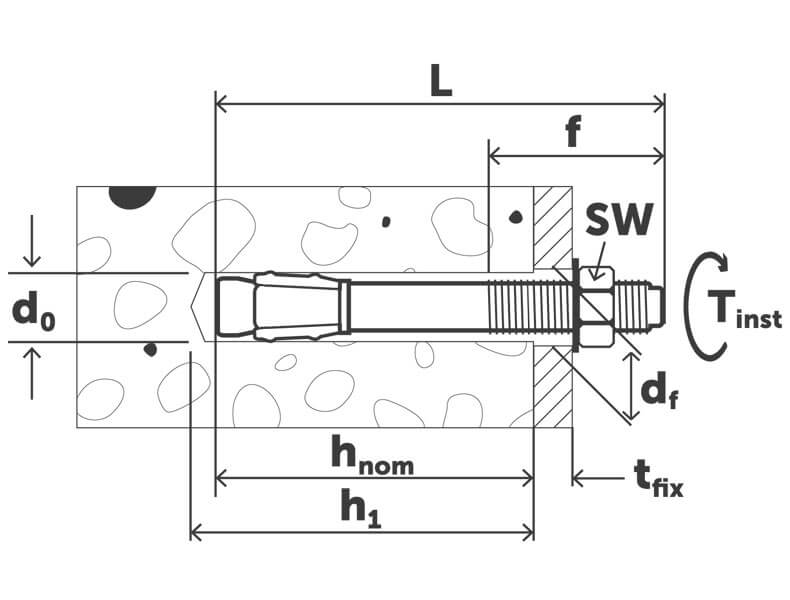

Installasjonsparametere	Artnr 9650006323 Dimensjon 10x72 Bor Ø, mm 10,0 Maks montasje, tfix, mm 10 Lengde, L, mm 72,0 Min. boredybde, h1, mm 55 Min. montasjedybde, hnom, mm 48 Effektiv monteringsdybde, hef, mm 40 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 20 Gjengelengde, f, mm 27 Anbefalt last, kN 4,1 Min. kantavstand, Cmin, mm 40 Karakteristisk kantavstand, Ccr, mm 72 Minste innbyrdes avstand, Smin, mm 35 Karakteristisk innbyrdes avstand, Scr, mm 144 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 17 Material Austenittisk rustritt stål A5 Korrosjonsklasse CX Antall 40 Betegnelse EKSPBOLT BA-E PLUS HCR 10x72/10/ EAN 4061245077802	Last ned bilde Artikkelark Del via e-post
▼	9650006327	10x112	10,0	50/30	112,0	55/75	25
Installasjonsparametere	Artnr 9650006327 Dimensjon 10x112 Bor Ø, mm 10,0 Maks montasje, tfix, mm 50/30 Lengde, L, mm 112,0 Min. boredybde, h1, mm 55/75 Min. montasjedybde, hnom, mm 48/68 Effektiv monteringsdybde, hef, mm 40/60 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 45 Gjengelengde, f, mm 67 Anbefalt last, kN 4,3/5,7 Min. kantavstand, Cmin, mm 50 Karakteristisk kantavstand, Ccr, mm 60/90 Minste innbyrdes avstand, Smin, mm 50/40 Karakteristisk innbyrdes avstand, Scr, mm 120/180 ETA/DoP EJOT 4-031-160934-202201, ETA-16/0934 SW/Bitsspor SW 17 Material Austenittisk rustritt stål A5 Korrosjonsklasse CX Antall 25 Betegnelse EKSP BOLT BA-E PLUS HCR 10x112/50/30 EAN 4061245043500	Last ned bilde Artikkelark Del via e-post
