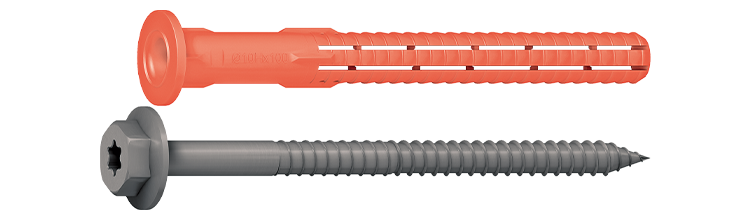

Fasadeplugg SDF-KB-10 A4

Sekskanthode og plugg med krage, syrefast A4

For innfestning av tre- og metall. kommer med senkehode og sekskanthode. Skrue i syrefast stål A4 for tøffe miljøer.

Lang ekspansjonssone gir gode uttrekksverdier. Fungerer utmerket til innfestning av braketter, skinner, fasadesystemer og mer.

Materiale: Syrefast stål A4
Miljø: For utendørs bruk
Utførelse: Sekskanthode og plugg med krage
Korrosivitetsklasse
Rustfritt Stål
Eta-Vurdert
Miljøvurdering EPD
entityproperties.propertynames.ep_prod_icons.p-00128
entityproperties.propertynames.ep_prod_icons.p-00129

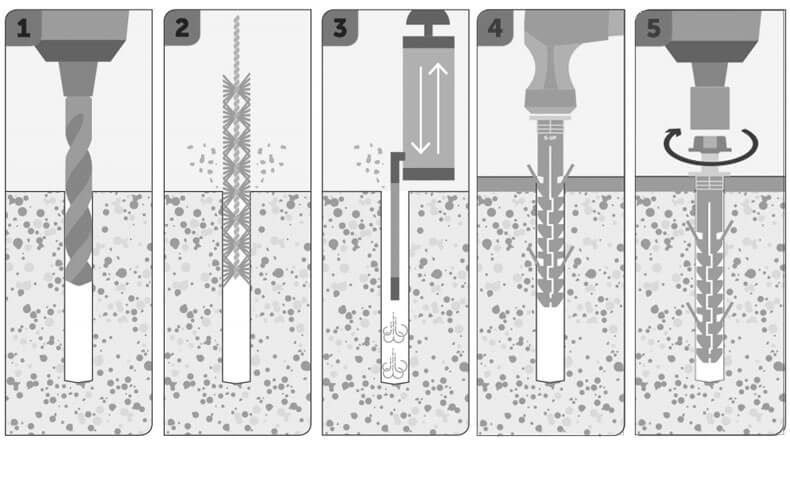

Monteringsanvisning

Monteringsanvisning product.sketchpicture.titletext

Bruksområde

Egnet for montering av braketter, skinner, porter, fasadesystemer med mer.

Dokument

Produktinformasjon

Fasadeplugg SDF-KB-10 A4.pdf
Art. nr Dimensjon Bor Ø, mm Lengde, L, mm SW/Bitsspor Min. boredybde, h1, mm Antall
8513080620 10x80 10 80 13 80 100

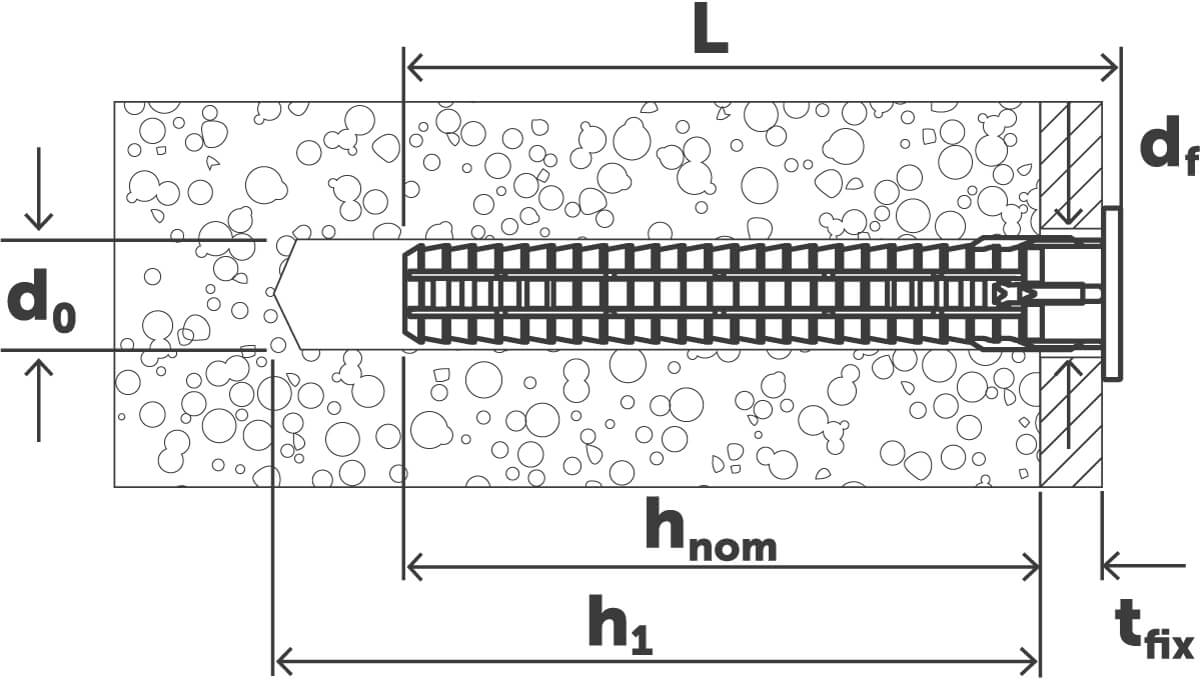

Installasjonsparametere
Artnr
8513080620
Dimensjon
10x80
Bor Ø, mm
10
Lengde, L, mm
80
SW/Bitsspor
13
Min. boredybde, h1, mm
80
Maks montasje, tfix, mm
10
Min. montasjedybde, hnom, mm
70
Avstandshull Ø, df, mm
10,5
Anb. uttrekksverdi Betong C20/25, kN
2,5
Anb. uttrekksverdi Lettbetong AAC 4,0, kN
1,25
Anb. uttrekksverdi Tegl, kN
1,6
Anb. uttrekksverdi Hulltegl, kN
0,8
Material
Syrefast stål A4
Korrosjonsklasse
C5
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Db-nr
2423238
Antall
100
Betegnelse
Fasadeplugg SDF-KB-10H x 80 A4
EAN
4061245019635
Bilde av Fasadeplugg SDF-KB-10H x 80 A4
Last ned bilde
Artikkelark
8513100620 10x100 10 100 13 80 50
Installasjonsparametere
Artnr
8513100620
Dimensjon
10x100
Bor Ø, mm
10
Lengde, L, mm
100
SW/Bitsspor
13
Min. boredybde, h1, mm
80
Maks montasje, tfix, mm
30
Min. montasjedybde, hnom, mm
70
Avstandshull Ø, df, mm
10,5
Anb. uttrekksverdi Betong C20/25, kN
2,5
Anb. uttrekksverdi Lettbetong AAC 4,0, kN
1,25
Anb. uttrekksverdi Tegl, kN
1,6
Anb. uttrekksverdi Hulltegl, kN
0,8
Material
Syrefast stål A4
Korrosjonsklasse
C5
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Db-nr
2423239
Antall
50
Betegnelse
Fasadeplugg SDF-KB-10H x 100 A4
EAN
4061245019604
Bilde av Fasadeplugg SDF-KB-10H x 100 A4
Last ned bilde
Artikkelark
8513120620 10x120 10 120 13 80 50
Installasjonsparametere
Artnr
8513120620
Dimensjon
10x120
Bor Ø, mm
10
Lengde, L, mm
120
SW/Bitsspor
13
Min. boredybde, h1, mm
80
Maks montasje, tfix, mm
50
Min. montasjedybde, hnom, mm
70
Avstandshull Ø, df, mm
10,5
Anb. uttrekksverdi Betong C20/25, kN
2,5
Anb. uttrekksverdi Lettbetong AAC 4,0, kN
1,25
Anb. uttrekksverdi Tegl, kN
1,6
Anb. uttrekksverdi Hulltegl, kN
0,8
Material
Syrefast stål A4
Korrosjonsklasse
C5
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Db-nr
2423240
Antall
50
Betegnelse
Fasadeplugg SDF-KB-10HX120 A4
EAN
4061245019574
Bilde av Fasadeplugg SDF-KB-10HX120 A4
Last ned bilde
Artikkelark
8513140620 10x140 10 140 13 80 50
Installasjonsparametere
Artnr
8513140620
Dimensjon
10x140
Bor Ø, mm
10
Lengde, L, mm
140
SW/Bitsspor
13
Min. boredybde, h1, mm
80
Maks montasje, tfix, mm
70
Min. montasjedybde, hnom, mm
70
Avstandshull Ø, df, mm
10,5
Anb. uttrekksverdi Betong C20/25, kN
2,5
Anb. uttrekksverdi Lettbetong AAC 4,0, kN
1,25
Anb. uttrekksverdi Tegl, kN
1,6
Anb. uttrekksverdi Hulltegl, kN
0,8
Material
Syrefast stål A4
Korrosjonsklasse
C5
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Db-nr
2423241
Antall
50
Betegnelse
Fasadeplugg SDF-KB-10H x 140 A4
EAN
4061245019550
Bilde av Fasadeplugg SDF-KB-10H x 140 A4
Last ned bilde
Artikkelark
8513160620 10x160 10 160 13 80 50
Installasjonsparametere
Artnr
8513160620
Dimensjon
10x160
Bor Ø, mm
10
Lengde, L, mm
160
SW/Bitsspor
13
Min. boredybde, h1, mm
80
Maks montasje, tfix, mm
90
Min. montasjedybde, hnom, mm
70
Avstandshull Ø, df, mm
10,5
Anb. uttrekksverdi Betong C20/25, kN
2,5
Anb. uttrekksverdi Lettbetong AAC 4,0, kN
1,25
Anb. uttrekksverdi Tegl, kN
1,6
Anb. uttrekksverdi Hulltegl, kN
0,8
Material
Syrefast stål A4
Korrosjonsklasse
C5
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Db-nr
2423242
Antall
50
Betegnelse
Fasadeplugg SDF-KB-10H x 160 A4
EAN
4061245019536
Bilde av Fasadeplugg SDF-KB-10H x 160 A4
Last ned bilde
Artikkelark
8513180620 10x180 10 180 13 80 50
Installasjonsparametere
Artnr
8513180620
Dimensjon
10x180
Bor Ø, mm
10
Lengde, L, mm
180
SW/Bitsspor
13
Min. boredybde, h1, mm
80
Maks montasje, tfix, mm
110
Min. montasjedybde, hnom, mm
70
Avstandshull Ø, df, mm
10,5
Anb. uttrekksverdi Betong C20/25, kN
2,5
Anb. uttrekksverdi Lettbetong AAC 4,0, kN
1,25
Anb. uttrekksverdi Tegl, kN
1,6
Anb. uttrekksverdi Hulltegl, kN
0,8
Material
Syrefast stål A4
Korrosjonsklasse
C5
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Db-nr
2423235
Antall
50
Betegnelse
Fasadeplugg SDF-KB-10H x 180 A4
EAN
4061245019512
Bilde av Fasadeplugg SDF-KB-10H x 180 A4
Last ned bilde
Artikkelark
8513200620 10x200 10 200 13 80 50
Installasjonsparametere
Artnr
8513200620
Dimensjon
10x200
Bor Ø, mm
10
Lengde, L, mm
200
SW/Bitsspor
13
Min. boredybde, h1, mm
80
Maks montasje, tfix, mm
130
Min. montasjedybde, hnom, mm
70
Avstandshull Ø, df, mm
10,5
Anb. uttrekksverdi Betong C20/25, kN
2,5
Anb. uttrekksverdi Lettbetong AAC 4,0, kN
1,25
Anb. uttrekksverdi Tegl, kN
1,6
Anb. uttrekksverdi Hulltegl, kN
0,8
Material
Syrefast stål A4
Korrosjonsklasse
C5
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Db-nr
2423236
Antall
50
Betegnelse
Fasadeplugg SDF-KB-10H x 200 A4
EAN
4061245019499
Bilde av Fasadeplugg SDF-KB-10H x 200 A4
Last ned bilde
Artikkelark
8513220620 10x220 10 220 13 80 50
Installasjonsparametere
Artnr
8513220620
Dimensjon
10x220
Bor Ø, mm
10
Lengde, L, mm
220
SW/Bitsspor
13
Min. boredybde, h1, mm
80
Maks montasje, tfix, mm
150
Min. montasjedybde, hnom, mm
70
Avstandshull Ø, df, mm
10,5
Anb. uttrekksverdi Betong C20/25, kN
2,5
Anb. uttrekksverdi Lettbetong AAC 4,0, kN
1,25
Anb. uttrekksverdi Tegl, kN
1,6
Anb. uttrekksverdi Hulltegl, kN
0,8
Material
Syrefast stål A4
Korrosjonsklasse
C5
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Db-nr
2423237
Antall
50
Betegnelse
Fasadeplugg SDF-KB-10H x 220 A4
EAN
4061245019475
Bilde av Fasadeplugg SDF-KB-10H x 220 A4
Last ned bilde
