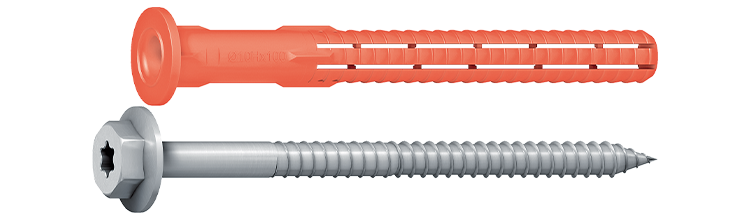

Fasadplugg SDF-KB-10

Sexkantshuvud och plugg med krage

För montage av trä- och metallfixturer. Finns i utföranden med försänkt huvud och sexkantshuvud.

Lång expansionszon ger bra utdragsvärden. Funkar utmärkt till applikationer så som fastsättning av konsoler, skenor, fasadsystem med mera.

Material: Stål
Miljö: För användning inomhus
Utförande: Sexkantshuvud och plugg med krage
Korrosivitetsklass
entityproperties.propertynames.ep_prod_icons.p-00114
entityproperties.propertynames.ep_prod_icons.p-0019
entityproperties.propertynames.ep_prod_icons.p-0023
entityproperties.propertynames.ep_prod_icons.p-00119
entityproperties.propertynames.ep_prod_icons.p-00129

Monteringsanvisning

Monteringsanvisning product.sketchpicture.titletext

Applikationsområde

Lämplig för montage av konsoler, skenor, grindar, fasadsystem med mera.

Dokument

Produktblad

Fasadplugg SDF-KB-10.pdf
product.associatedproducts.sku Dimension BorrØ, mm Längd, L, mm SW Min. borrdjup, h1, mm Antal
8513080420 10x80 10 80 13 80 100
Installationsparametrar
product.specifications.sku
8513080420
Dimension
10x80
BorrØ, mm
10
Längd, L, mm
80
SW
13
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
10
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegeltegel, kN
0,8
Material
Stål
Korrosivitetsklass
C1
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
100
product.specifications.modelname
Fasadplugg SDF-KB-10Hx80 FZB
product.specifications.gtin
4061245019642
Bild på Fasadplugg SDF-KB-10Hx80 FZB
Ladda ner bild
Artikelblad
8513100420 10x100 10 100 13 80 50
Installationsparametrar
product.specifications.sku
8513100420
Dimension
10x100
BorrØ, mm
10
Längd, L, mm
100
SW
13
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
30
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegeltegel, kN
0,8
Material
Stål
Korrosivitetsklass
C1
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
product.specifications.modelname
Fasadplugg SDF-KB-10Hx100 FZB
product.specifications.gtin
4061245019611
Bild på Fasadplugg SDF-KB-10Hx100 FZB
Ladda ner bild
Artikelblad
8513120420 10x120 10 120 13 80 50
Installationsparametrar
product.specifications.sku
8513120420
Dimension
10x120
BorrØ, mm
10
Längd, L, mm
120
SW
13
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
50
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegeltegel, kN
0,8
Material
Stål
Korrosivitetsklass
C1
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
product.specifications.modelname
Fasadplugg SDF-KB-10Hx120 FZB
product.specifications.gtin
4061245019581
Bild på Fasadplugg SDF-KB-10Hx120 FZB
Ladda ner bild
Artikelblad
8513140420 10x140 10 140 13 80 50
Installationsparametrar
product.specifications.sku
8513140420
Dimension
10x140
BorrØ, mm
10
Längd, L, mm
140
SW
13
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
70
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegeltegel, kN
0,8
Material
Stål
Korrosivitetsklass
C1
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
product.specifications.modelname
Fasadplugg SDF-KB-10Hx140 FZB
product.specifications.gtin
4061245019567
Bild på Fasadplugg SDF-KB-10Hx140 FZB
Ladda ner bild
Artikelblad
8513160420 10x160 10 160 13 80 50
Installationsparametrar
product.specifications.sku
8513160420
Dimension
10x160
BorrØ, mm
10
Längd, L, mm
160
SW
13
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
90
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegeltegel, kN
0,8
Material
Stål
Korrosivitetsklass
C1
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
product.specifications.modelname
Fasadplugg SDF-KB-10Hx160 FZB
product.specifications.gtin
4061245019543
Bild på Fasadplugg SDF-KB-10Hx160 FZB
Ladda ner bild
Artikelblad
8513180420 10x180 10 180 13 80 50
Installationsparametrar
product.specifications.sku
8513180420
Dimension
10x180
BorrØ, mm
10
Längd, L, mm
180
SW
13
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
110
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegeltegel, kN
0,8
Material
Stål
Korrosivitetsklass
C1
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
product.specifications.modelname
Fasadplugg SDF-KB-10Hx180 FZB
product.specifications.gtin
4061245019529
Bild på Fasadplugg SDF-KB-10Hx180 FZB
Ladda ner bild
Artikelblad
8513200420 10x200 10 200 13 80 50
Installationsparametrar
product.specifications.sku
8513200420
Dimension
10x200
BorrØ, mm
10
Längd, L, mm
200
SW
13
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
130
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegeltegel, kN
0,8
Material
Stål
Korrosivitetsklass
C1
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
product.specifications.modelname
Fasadplugg SDF-KB-10Hx200 FZB
product.specifications.gtin
4061245019505
Bild på Fasadplugg SDF-KB-10Hx200 FZB
Ladda ner bild
Artikelblad
8513220420 10x220 10 220 13 80 50
Installationsparametrar
product.specifications.sku
8513220420
Dimension
10x220
BorrØ, mm
10
Längd, L, mm
220
SW
13
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
150
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegeltegel, kN
0,8
Material
Stål
Korrosivitetsklass
C1
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
product.specifications.modelname
Fasadplugg SDF-KB-10Hx220 FZB
product.specifications.gtin
4061245019482
Bild på Fasadplugg SDF-KB-10Hx220 FZB
Ladda ner bild
Artikelblad
