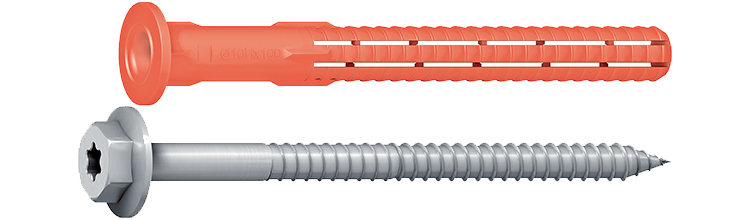

Fasadeplugg SDF-KB-10 C4

ETA-vurdert, sekskanthode og plugg med krage

For innfestning av tre- og metall. Leveres også med senkhode og forsenket plugg.

ETA-vurdert fasadeplugg med gode uttrekksverdier. Fungerer utmerket til innfestning av braketter, skinner, fasadesystemer og mer.

Materiale: Stål

Overflatebehandling: C1000

Miljø: For utendørs bruk

Utførelse: Sekskanthode og plugg med krage. Overflatebehandling C1000 (zinklager på min 8um med topcoat) egnet for C4-miljø.

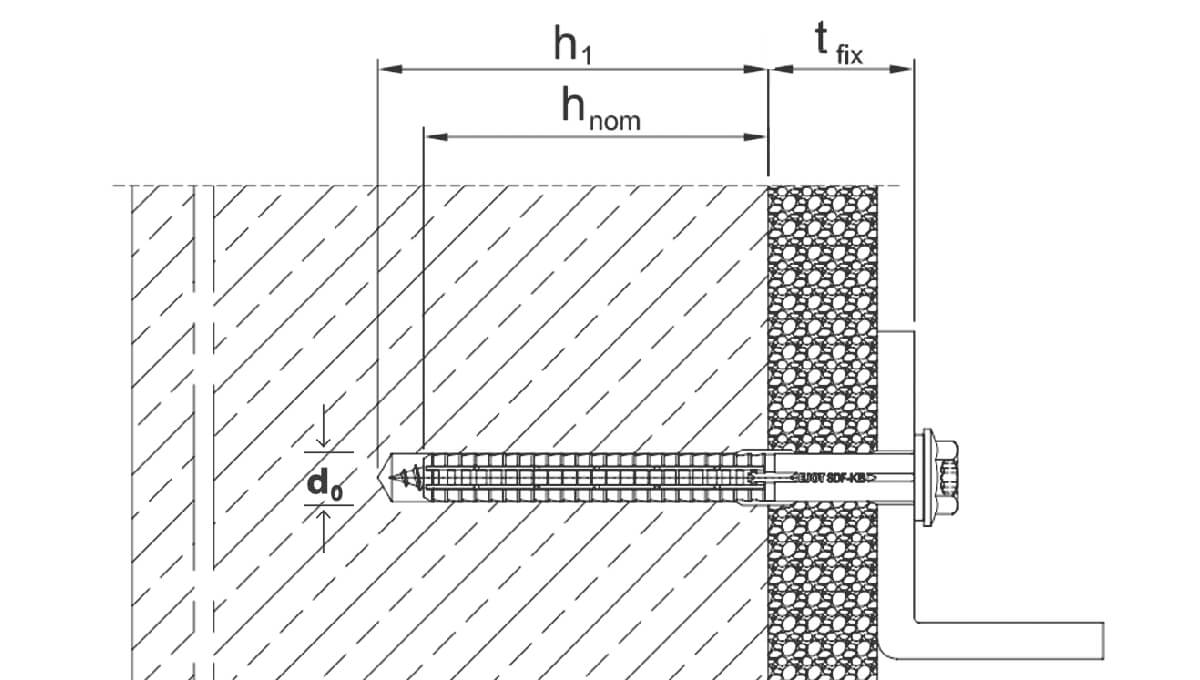

Monteringsanvisning

Bruksområde

Egnet for montering av braketter, skinner, porter, fasadesystemer med mer.

Dokument

DoP-EJOT 2-003-100305-2017

ETA-10/0305

Produktinformasjon

Fasadeplugg SDF-KB-10 C4.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Lengde, L, mm	SW/Bitsspor	Min. boredybde, h1, mm	Antall
▼	8650000803	10x80	10	80	13	80	25
Installasjonsparametere	Artnr 8650000803 Dimensjon 10x80 Bor Ø, mm 10 Lengde, L, mm 80 SW/Bitsspor 13 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 10 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-KB-10Hx80 C1000 EAN 4061245087672	Last ned bilde Artikkelark Del via e-post
▼	8650000804	10x100	10	100	13	80	25
Installasjonsparametere	Artnr 8650000804 Dimensjon 10x100 Bor Ø, mm 10 Lengde, L, mm 100 SW/Bitsspor 13 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 30 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-KB-10Hx100 C1000 EAN 4061245087603	Last ned bilde Artikkelark Del via e-post
▼	8650000805	10x120	10	120	13	80	25
Installasjonsparametere	Artnr 8650000805 Dimensjon 10x120 Bor Ø, mm 10 Lengde, L, mm 120 SW/Bitsspor 13 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 50 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-KB-10Hx120 C1000 EAN 4061245087610	Last ned bilde Artikkelark Del via e-post
▼	8650000806	10x140	10	140	13	80	25
Installasjonsparametere	Artnr 8650000806 Dimensjon 10x140 Bor Ø, mm 10 Lengde, L, mm 140 SW/Bitsspor 13 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 70 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-KB-10Hx140 C1000 EAN 4061245087627	Last ned bilde Artikkelark Del via e-post
▼	8650000807	10x160	10	160	13	80	25
Installasjonsparametere	Artnr 8650000807 Dimensjon 10x160 Bor Ø, mm 10 Lengde, L, mm 160 SW/Bitsspor 13 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 90 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-KB-10Hx160 C1000 EAN 4061245087634	Last ned bilde Artikkelark Del via e-post
▼	8650000808	10x180	10	180	13	80	25
Installasjonsparametere	Artnr 8650000808 Dimensjon 10x180 Bor Ø, mm 10 Lengde, L, mm 180 SW/Bitsspor 13 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 110 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-KB-10Hx180 C1000 EAN 4061245087641	Last ned bilde Artikkelark Del via e-post
▼	8650000809	10x200	10	200	13	80	25
Installasjonsparametere	Artnr 8650000809 Dimensjon 10x200 Bor Ø, mm 10 Lengde, L, mm 200 SW/Bitsspor 13 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 130 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-KB-10Hx200 C1000 EAN 4061245087658	Last ned bilde Artikkelark Del via e-post
▼	8650000810	10x220	10	220	13	80	25
Installasjonsparametere	Artnr 8650000810 Dimensjon 10x220 Bor Ø, mm 10 Lengde, L, mm 220 SW/Bitsspor 13 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 150 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-KB-10Hx220 C1000 EAN 4061245087665	Last ned bilde Artikkelark Del via e-post
