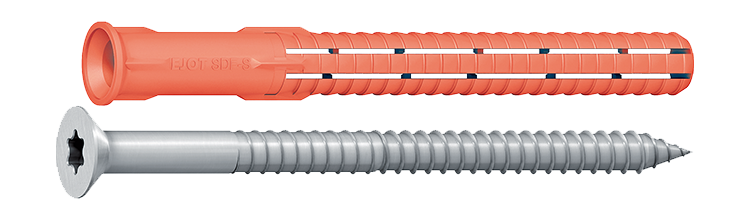

Fasadeplugg SDF-S-10 C4

ETA-vurdert, senkhode og forsenket plugg

For innfestning av tre- og metall. Leveres også med sekskanthode og plugg med krage.

ETA-vurdert fasadeplugg med bra uttrekksverdier. Fungerer utmerket til innfestning av braketter, skinner, fasadesystemer og mer.

Materiale: Stål

Overflatebehandling: C1000

Miljø: For utendørs bruk

Utførelse: Senkhode og forsenket plugg. Overflatebehandling C1000 (zinklager på min 8um med topcoat) egnet for C4-miljø.

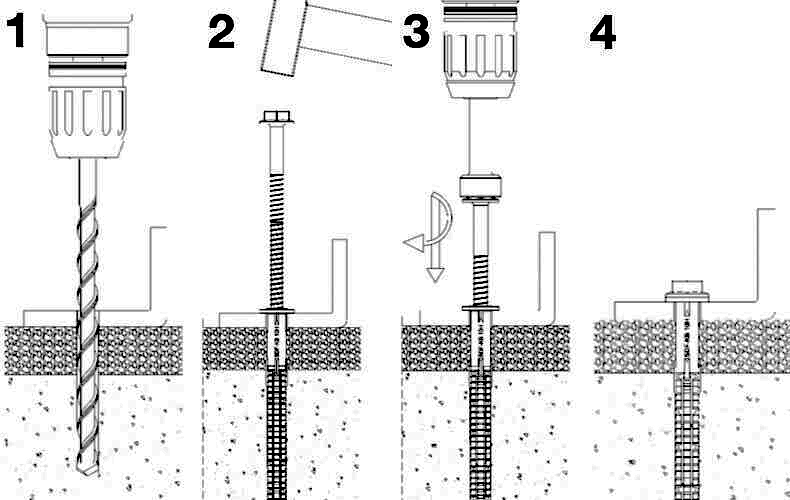

Monteringsanvisning

Bruksområde

Egnet for montering av braketter, skinner, porter, fasadesystemer med mer.

Dokument

DoP-EJOT 2-003-100305-2017

ETA-10/0305

Produktinformasjon

Fasadeplugg SDF-S-10 C4.pdf

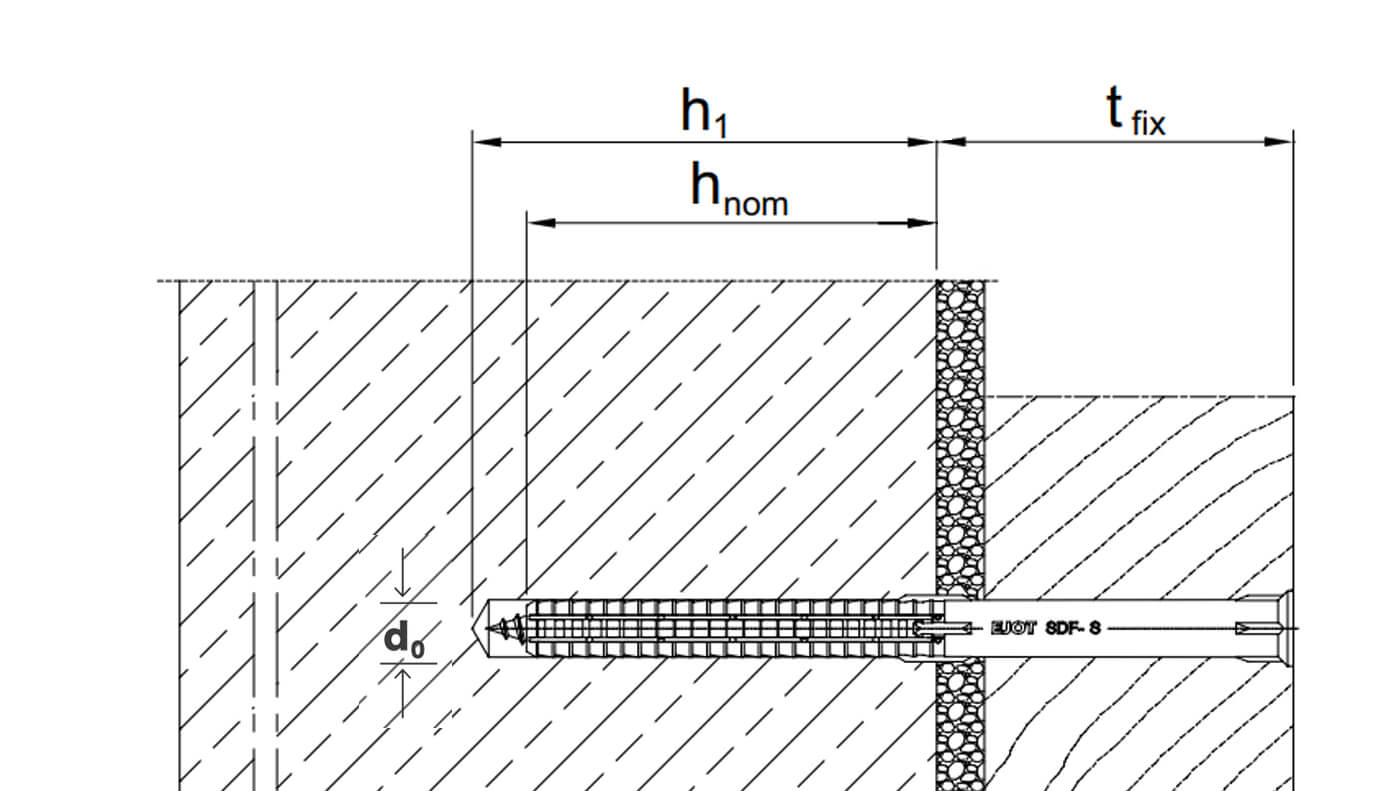

	Art. nr	Dimensjon	Bor Ø, mm	Lengde, L, mm	Bitstype	Min. boredybde, h1, mm	Antall
▼	8650000811	10x80	10	80	TX40	80	25
Installasjonsparametere	Artnr 8650000811 Dimensjon 10x80 Bor Ø, mm 10 Lengde, L, mm 80 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 10 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-S-10Hx80 C1000 EAN 4061245087313	Last ned bilde Artikkelark Del via e-post
▼	8650000812	10x100	10	100	TX40	80	25
Installasjonsparametere	Artnr 8650000812 Dimensjon 10x100 Bor Ø, mm 10 Lengde, L, mm 100 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 30 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-S-10Hx100 C1000 EAN 4061245087337	Last ned bilde Artikkelark Del via e-post
▼	8650000813	10x120	10	120	TX40	80	25
Installasjonsparametere	Artnr 8650000813 Dimensjon 10x120 Bor Ø, mm 10 Lengde, L, mm 120 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 50 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-S-10Hx120 C1000 EAN 4061245087351	Last ned bilde Artikkelark Del via e-post
▼	8650000814	10x140	10	140	TX40	80	25
Installasjonsparametere	Artnr 8650000814 Dimensjon 10x140 Bor Ø, mm 10 Lengde, L, mm 140 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 70 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-S-10Hx140 C1000 EAN 4061245087375	Last ned bilde Artikkelark Del via e-post
▼	8650000815	10x160	10	160	TX40	80	25
Installasjonsparametere	Artnr 8650000815 Dimensjon 10x160 Bor Ø, mm 10 Lengde, L, mm 160 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 90 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-S-10Hx160 C1000 EAN 4061245087399	Last ned bilde Artikkelark Del via e-post
▼	8650000816	10x180	10	180	TX40	80	25
Installasjonsparametere	Artnr 8650000816 Dimensjon 10x180 Bor Ø, mm 10 Lengde, L, mm 180 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 110 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-S-10Hx180 C1000 EAN 4061245087412	Last ned bilde Artikkelark Del via e-post
▼	8650000817	10x200	10	200	TX40	80	25
Installasjonsparametere	Artnr 8650000817 Dimensjon 10x200 Bor Ø, mm 10 Lengde, L, mm 200 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 130 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-S-10Hx200 C1000 EAN 4061245087436	Last ned bilde Artikkelark Del via e-post
▼	8650000818	10x220	10	220	TX40	80	25
Installasjonsparametere	Artnr 8650000818 Dimensjon 10x220 Bor Ø, mm 10 Lengde, L, mm 220 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 150 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-S-10Hx220 C1000 EAN 4061245087450	Last ned bilde Artikkelark Del via e-post
▼	8650000819	10x240	10	240	TX40	80	25
Installasjonsparametere	Artnr 8650000819 Dimensjon 10x240 Bor Ø, mm 10 Lengde, L, mm 240 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 170 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-S-10Hx240 C1000 EAN 4061245087474	Last ned bilde Artikkelark Del via e-post
▼	8650000820	10x260	10	260	TX40	80	25
Installasjonsparametere	Artnr 8650000820 Dimensjon 10x260 Bor Ø, mm 10 Lengde, L, mm 260 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 190 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-S-10Hx260 C1000 EAN 4061245087498	Last ned bilde Artikkelark Del via e-post
▼	8650000821	10x280	10	280	TX40	80	25
Installasjonsparametere	Artnr 8650000821 Dimensjon 10x280 Bor Ø, mm 10 Lengde, L, mm 280 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 210 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-S-10Hx280 C1000 EAN 4061245087511	Last ned bilde Artikkelark Del via e-post
▼	8650000822	10x300	10	300	TX40	80	25
Installasjonsparametere	Artnr 8650000822 Dimensjon 10x300 Bor Ø, mm 10 Lengde, L, mm 300 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 230 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling C1000 Korrosjonsklasse C4 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Antall 25 Betegnelse Fasadplugg SDF-S-10Hx300 C1000 EAN 4061245087535	Last ned bilde Artikkelark Del via e-post
