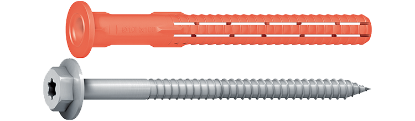

Fasadplugg SDF-KB-10 A4

Sexkantshuvud och plugg med krage, rostfri A4

För montage av trä- och metallfixturer. Finns i utföranden med försänkt huvud och sexkantshuvud. Skruv i rostfritt stål A4 för att klara tuffa miljöer.

Lång expansionszon ger bra utdragsvärden. Funkar utmärkt till applikationer så som fastsättning av konsoler, skenor, fasadsystem med mera.

Material: Rostfritt stål A4
Miljö: För användning utomhus
Utförande: Sexkantshuvud och plugg med krage
Korrosivitetsklass
entityproperties.propertynames.ep_prod_icons.p-0024
entityproperties.propertynames.ep_prod_icons.p-0019
entityproperties.propertynames.ep_prod_icons.p-0023
entityproperties.propertynames.ep_prod_icons.p-00128
entityproperties.propertynames.ep_prod_icons.p-00129

Monteringsanvisning

Monteringsanvisning product.sketchpicture.titletext

Applikationsområde

Lämplig för montage av konsoler, skenor, grindar, fasadsystem med mera.

Dokument

Produktblad

Fasadplugg SDF-KB-10 A4.pdf
product.associatedproducts.sku Dimension BorrØ, mm Längd, L, mm SW Min. borrdjup, h1, mm Antal
8513080620 10x80 10 80 13 80 100
Installationsparametrar
product.specifications.sku
8513080620
Dimension
10x80
BorrØ, mm
10
Längd, L, mm
80
SW
13
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
10
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegeltegel, kN
0,8
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
100
product.specifications.modelname
Fasadplugg SDF-KB-10Hx80 A4
product.specifications.gtin
4061245019635
Bild på Fasadplugg SDF-KB-10Hx80 A4
Ladda ner bild
Artikelblad
8513100620 10x100 10 100 13 80 50
Installationsparametrar
product.specifications.sku
8513100620
Dimension
10x100
BorrØ, mm
10
Längd, L, mm
100
SW
13
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
30
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegeltegel, kN
0,8
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
product.specifications.modelname
Fasadplugg SDF-KB-10Hx100 A4
product.specifications.gtin
4061245019604
Bild på Fasadplugg SDF-KB-10Hx100 A4
Ladda ner bild
Artikelblad
8513120620 10x120 10 120 13 80 50
Installationsparametrar
product.specifications.sku
8513120620
Dimension
10x120
BorrØ, mm
10
Längd, L, mm
120
SW
13
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
50
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegeltegel, kN
0,8
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
product.specifications.modelname
Fasadplugg SDF-KB-10Hx120 A4
product.specifications.gtin
4061245019574
Bild på Fasadplugg SDF-KB-10Hx120 A4
Ladda ner bild
Artikelblad
8513140620 10x140 10 140 13 80 50
Installationsparametrar
product.specifications.sku
8513140620
Dimension
10x140
BorrØ, mm
10
Längd, L, mm
140
SW
13
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
70
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegeltegel, kN
0,8
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
product.specifications.modelname
Fasadplugg SDF-KB-10Hx140 A4
product.specifications.gtin
4061245019550
Bild på Fasadplugg SDF-KB-10Hx140 A4
Ladda ner bild
Artikelblad
8513160620 10x160 10 160 13 80 50
Installationsparametrar
product.specifications.sku
8513160620
Dimension
10x160
BorrØ, mm
10
Längd, L, mm
160
SW
13
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
90
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegeltegel, kN
0,8
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
product.specifications.modelname
Fasadplugg SDF-KB-10Hx160 A4
product.specifications.gtin
4061245019536
Bild på Fasadplugg SDF-KB-10Hx160 A4
Ladda ner bild
Artikelblad
8513180620 10x180 10 180 13 80 50
Installationsparametrar
product.specifications.sku
8513180620
Dimension
10x180
BorrØ, mm
10
Längd, L, mm
180
SW
13
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
110
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegeltegel, kN
0,8
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
product.specifications.modelname
Fasadplugg SDF-KB-10Hx180 A4
product.specifications.gtin
4061245019512
Bild på Fasadplugg SDF-KB-10Hx180 A4
Ladda ner bild
Artikelblad
8513200620 10x200 10 200 13 80 50
Installationsparametrar
product.specifications.sku
8513200620
Dimension
10x200
BorrØ, mm
10
Längd, L, mm
200
SW
13
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
130
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegeltegel, kN
0,8
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
product.specifications.modelname
Fasadplugg SDF-KB-10Hx200 A4
product.specifications.gtin
4061245019499
Bild på Fasadplugg SDF-KB-10Hx200 A4
Ladda ner bild
Artikelblad
8513220620 10x220 10 220 13 80 50
Installationsparametrar
product.specifications.sku
8513220620
Dimension
10x220
BorrØ, mm
10
Längd, L, mm
220
SW
13
Min. borrdjup, h1, mm
80
Max. montage, tfix, mm
150
Min. montagedjup, hnom, mm
70
Frigående hålØ, df, mm
10,5
Rek. Draglast Betong C20/25, kN
2,5
Rek. Draglast lättbetong AAC 4,0, kN
1,25
Rek. Draglast tegel, kN
1,6
Rek. Draglast håltegeltegel, kN
0,8
Material
Rostfritt stål A4
Korrosivitetsklass
C5
ETA_DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
product.specifications.modelname
Fasadplugg SDF-KB-10Hx220 A4
product.specifications.gtin
4061245019475
Bild på Fasadplugg SDF-KB-10Hx220 A4
Ladda ner bild
Artikelblad
