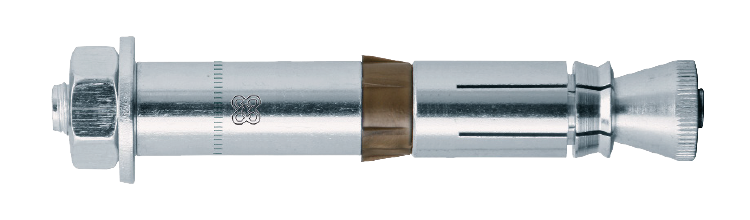

Hakeanker BLS C1, Liebig

ETA-vurdert, pinneskrue, stål

Unikt automatisk selvunderskjærende hakanker for tung forhåndsinstallert montering

Unikt automatisk selvunderskjærende hakanker for tung gjennomstikksmontasje. Den enkleste, raskeste og sterkeste løsningen på markedet. Økonomisk: Ingen spesialbor eller montasjeverktøy. Minimale ekspansjonskrefter tillater små inbyrdes- og kantavstander. A4 for innendørs, utendørs og industriell bruk.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Monteringsanvisning

Bor med spesifisert bor, børst og blås til hullet er helt rent for borestøv. Sett inn sikkerhetsankeret og monter med en momentnøkkel og trekk til med angitt tiltrekkingsmoment.

Dokument

EJOT 4-010-010011-2020/1

ETA-01/0011

Produktinformasjon

Hakeanker BLS C1, Liebig.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Diameter, mm	Gjenge	Lengde, L, mm	Antall
▼	9654080025	8x130	14	M8	M8	130,0	25
Installasjonsparametere	Artnr 9654080025 Dimensjon 8x130 Bor Ø, mm 14 Diameter, mm M8 Gjenge M8 Lengde, L, mm 130,0 Maks montasje, tfix, mm 25 Min. boredybde, h1, mm 100 Avstandshull Ø, df, mm 16 Tiltrekningsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 80 Uttrekksverdi Betong C20/25, kN 13,90 Skjærlast Betong C20/25, kN 23,70 Uttrekksverdi Sprukket betong, kN 7,60 Skjærlast sprukket betong, kN 23,7 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 25 Betegnelse BLS M8-14/80/25 SUPERPLUS EAN 6416031776236	Last ned bilde Artikkelark Del via e-post
▼	9650080015	12x130	20	M12	M12	130,0	10
Installasjonsparametere	Artnr 9650080015 Dimensjon 12x130 Bor Ø, mm 20 Diameter, mm M12 Gjenge M12 Lengde, L, mm 130,0 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 105 Avstandshull Ø, df, mm 21 Tiltrekningsmoment, Tinst, Nm 80 Effektiv monteringsdybde, hef, mm 80 Uttrekksverdi Betong C20/25, kN 17,20 Skjærlast Betong C20/25, kN 34,40 Uttrekksverdi Sprukket betong, kN 11,90 Skjærlast sprukket betong, kN 24,6 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 SW/Bitsspor SW 19 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 10 Betegnelse BLS M12-20/80/15 SUPERPLUS EAN 4061245001586	Last ned bilde Artikkelark Del via e-post
▼	9650080030	12x145	20	M12	M12	145,0	10
Installasjonsparametere	Artnr 9650080030 Dimensjon 12x145 Bor Ø, mm 20 Diameter, mm M12 Gjenge M12 Lengde, L, mm 145,0 Maks montasje, tfix, mm 30 Min. boredybde, h1, mm 105 Avstandshull Ø, df, mm 21 Tiltrekningsmoment, Tinst, Nm 80 Effektiv monteringsdybde, hef, mm 80 Uttrekksverdi Betong C20/25, kN 17,20 Skjærlast Betong C20/25, kN 34,40 Uttrekksverdi Sprukket betong, kN 11,90 Skjærlast sprukket betong, kN 24,6 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 SW/Bitsspor SW 19 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 10 Betegnelse BLS M12-20/80/30 SUPERPLUS EAN 6416031776243	Last ned bilde Artikkelark Del via e-post
▼	9650150030	12x215	20	M12	M12	215,0	10
Installasjonsparametere	Artnr 9650150030 Dimensjon 12x215 Bor Ø, mm 20 Diameter, mm M12 Gjenge M12 Lengde, L, mm 215,0 Maks montasje, tfix, mm 30 Min. boredybde, h1, mm 175 Avstandshull Ø, df, mm 21 Tiltrekningsmoment, Tinst, Nm 80 Effektiv monteringsdybde, hef, mm 150 Uttrekksverdi Betong C20/25, kN 32,10 Skjærlast Betong C20/25, kN 40,00 Uttrekksverdi Sprukket betong, kN 19,00 Skjærlast sprukket betong, kN 40,0 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 SW/Bitsspor SW 19 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 10 Betegnelse BLS M12-20/150/30 SUPERPLUS EAN 6416031776274	Last ned bilde Artikkelark Del via e-post
▼	9655150030	16x220	25	M16	M16	220,0	5
Installasjonsparametere	Artnr 9655150030 Dimensjon 16x220 Bor Ø, mm 25 Diameter, mm M16 Gjenge M16 Lengde, L, mm 220,0 Maks montasje, tfix, mm 30 Min. boredybde, h1, mm 185 Avstandshull Ø, df, mm 26 Tiltrekningsmoment, Tinst, Nm 180 Effektiv monteringsdybde, hef, mm 150 Uttrekksverdi Betong C20/25, kN 44,10 Skjærlast Betong C20/25, kN 67,40 Uttrekksverdi Sprukket betong, kN 23,80 Skjærlast sprukket betong, kN 63,0 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 SW/Bitsspor SW 24 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 5 Betegnelse BLS M16-25/150/30 SUPERPLUS EAN 4061245000091	Last ned bilde Artikkelark Del via e-post
▼	9655200040	16x280	25	M16	M16	280,0	5
Installasjonsparametere	Artnr 9655200040 Dimensjon 16x280 Bor Ø, mm 25 Diameter, mm M16 Gjenge M16 Lengde, L, mm 280,0 Maks montasje, tfix, mm 40 Min. boredybde, h1, mm 235 Avstandshull Ø, df, mm 26 Tiltrekningsmoment, Tinst, Nm 180 Effektiv monteringsdybde, hef, mm 200 Uttrekksverdi Betong C20/25, kN 59,80 Skjærlast Betong C20/25, kN 67,40 Uttrekksverdi Sprukket betong, kN 35,70 Skjærlast sprukket betong, kN 67,4 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 SW/Bitsspor SW 24 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 5 Betegnelse BLS M16-25/200/40 SUPERPLUS EAN 6416031776328	Last ned bilde Artikkelark Del via e-post
▼	9655200060	16x300	25	M16	M16	300,0	5
Installasjonsparametere	Artnr 9655200060 Dimensjon 16x300 Bor Ø, mm 25 Diameter, mm M16 Gjenge M16 Lengde, L, mm 300,0 Maks montasje, tfix, mm 60 Min. boredybde, h1, mm 235 Avstandshull Ø, df, mm 26 Tiltrekningsmoment, Tinst, Nm 180 Effektiv monteringsdybde, hef, mm 200 Uttrekksverdi Betong C20/25, kN 59,80 Skjærlast Betong C20/25, kN 67,40 Uttrekksverdi Sprukket betong, kN 35,70 Skjærlast sprukket betong, kN 67,4 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 SW/Bitsspor SW 24 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 5 Betegnelse BLS M16-25/200/60 SUPERPLUS EAN 4061245000022	Last ned bilde Artikkelark Del via e-post
