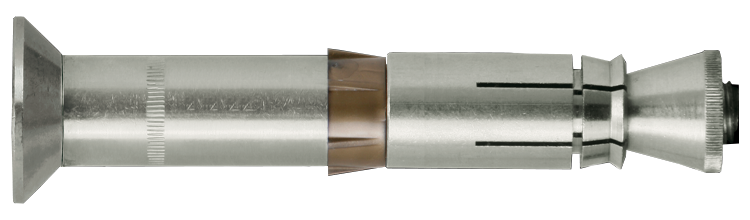

Hakeanker SKLS C5, Liebig

Forsenket i rustfritt stål A4, for kraftverk, rekkverk, maskiner

Unikt automatisk selvunderskjærende hakanker for tung forhåndsinstallert montering

Unikt automatisk selvunderskjærende hakanker for tung gjennomstikksmontasje. Den enkleste, raskeste og sterkeste løsningen på markedet. Økonomisk: Ingen spesialbor eller montasjeverktøy. Minimale ekspansjonskrefter tillater små inbyrdes- og kantavstander. A4 for innendørs, utendørs og industriell bruk.

Materiale: Syrefast stål A4

Miljø: For utendørs bruk

Monteringsanvisning

Bor med spesifisert bor, børst og blås til hullet er helt rent for borestøv. Sett inn sikkerhetsankeret og monter med en momentnøkkel og trekk til med angitt tiltrekkingsmoment.

Dokument

Produktinformasjon

Hakeanker SKLS C5, Liebig.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Diameter, mm	Gjenge	Lengde, L, mm	Antall
▼	9654144015	8x70	14	M8	M8	70,0	25
Installasjonsparametere	Artnr 9654144015 Dimensjon 8x70 Bor Ø, mm 14 Diameter, mm M8 Gjenge M8 Lengde, L, mm 70,0 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 52 Tiltrekningsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 40 Avstandshull Ø, df, mm 16 Uttrekksverdi Betong C20/25, kN 6,10 Skjærlast Betong C20/25, kN 6,10 Uttrekksverdi Sprukket betong, kN 4,30 Skjærlast sprukket betong, kN 4,3 SW/Bitsspor SW 5 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 25 Betegnelse SKLS M8-14/40/15 A4 SUPERPLUS EAN 4061245037837	Last ned bilde Artikkelark Del via e-post
▼	9654148025	8x120	14	M8	M8	120,0	25
Installasjonsparametere	Artnr 9654148025 Dimensjon 8x120 Bor Ø, mm 14 Diameter, mm M8 Gjenge M8 Lengde, L, mm 120,0 Maks montasje, tfix, mm 25 Min. boredybde, h1, mm 100 Min. montasjedybde, hnom, mm 92 Tiltrekningsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 80 Avstandshull Ø, df, mm 16 Uttrekksverdi Betong C20/25, kN 13,10 Skjærlast Betong C20/25, kN 24,00 Uttrekksverdi Sprukket betong, kN 5,70 Skjærlast sprukket betong, kN 24,0 SW/Bitsspor SW 5 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 25 Betegnelse SKLS M8-14/80/25 A4 SUPERPLUS EAN 4061245037844	Last ned bilde Artikkelark Del via e-post
▼	9654208015	12x120	21	M12	M12	120,0	10
Installasjonsparametere	Artnr 9654208015 Dimensjon 12x120 Bor Ø, mm 21 Diameter, mm M12 Gjenge M12 Lengde, L, mm 120,0 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 105 Min. montasjedybde, hnom, mm 96 Tiltrekningsmoment, Tinst, Nm 80 Effektiv monteringsdybde, hef, mm 80 Avstandshull Ø, df, mm 21 Uttrekksverdi Betong C20/25, kN 17,20 Skjærlast Betong C20/25, kN 34,40 Uttrekksverdi Sprukket betong, kN 11,90 Skjærlast sprukket betong, kN 24,5 SW/Bitsspor SW 8 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 10 Betegnelse SKLS M12-20/80/15 A4 SUPERPLUS EAN 4061245037851	Last ned bilde Artikkelark Del via e-post
