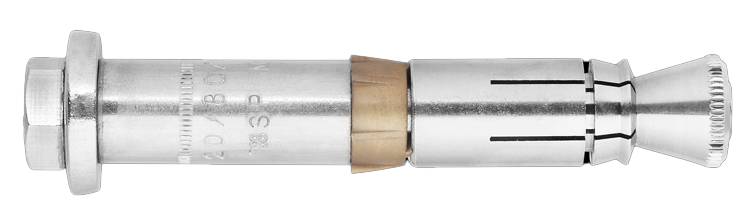

Hakeanker SLS C5, Liebig

Rustfritt stål A4, for kraftverk, rekkverk, maskiner

Unikt automatisk selvunderskjærende hakanker for tung forhåndsinstallert montering

Unikt automatisk selvunderskjærende hakanker for tung gjennomstikksmontasje. Den enkleste, raskeste og sterkeste løsningen på markedet. Økonomisk: Ingen spesialbor eller montasjeverktøy. Minimale ekspansjonskrefter tillater små inbyrdes- og kantavstander. A4 for innendørs, utendørs og industriell bruk.

Materiale: Syrefast stål A4

Miljø: For utendørs bruk

Monteringsanvisning

Bor med spesifisert bor, børst og blås til hullet er helt rent for borestøv. Sett inn sikkerhetsankeret og monter med en momentnøkkel og trekk til med angitt tiltrekkingsmoment.

Dokument

Produktinformasjon

Hakeanker SLS C5, Liebig.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Diameter, mm	Lengde, L, mm	Maks montasje, tfix, mm	Antall
▼	9653144015	8x70	14	M8	70	15	25
Installasjonsparametere	Artnr 9653144015 Dimensjon 8x70 Bor Ø, mm 14 Diameter, mm M8 Lengde, L, mm 70 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 52 Tiltrekningsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 40 Avstandshull Ø, df, mm 16 Uttrekksverdi Betong C20/25, kN 6,10 Skjærlast Betong C20/25, kN 6,10 Uttrekksverdi Sprukket betong, kN 4,30 Skjærlast sprukket betong, kN 4,3 SW/Bitsspor SW 13 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 25 Betegnelse SLS M8-14/40/15 A4 SUPERPLUS EAN 4061245037806	Last ned bilde Artikkelark Del via e-post
▼	9653148025	8x120	14	M8	120	25	25
Installasjonsparametere	Artnr 9653148025 Dimensjon 8x120 Bor Ø, mm 14 Diameter, mm M8 Lengde, L, mm 120 Maks montasje, tfix, mm 25 Min. boredybde, h1, mm 100 Min. montasjedybde, hnom, mm 92 Tiltrekningsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 80 Avstandshull Ø, df, mm 16 Uttrekksverdi Betong C20/25, kN 13,10 Skjærlast Betong C20/25, kN 24,00 Uttrekksverdi Sprukket betong, kN 5,70 Skjærlast sprukket betong, kN 24,0 SW/Bitsspor SW 13 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 25 Betegnelse SLS M8-14/80/25 A4 SUPERPLUS EAN 4061245037813	Last ned bilde Artikkelark Del via e-post
▼	9653208015	12x120	20	M12	120	15	10
Installasjonsparametere	Artnr 9653208015 Dimensjon 12x120 Bor Ø, mm 20 Diameter, mm M12 Lengde, L, mm 120 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 105 Min. montasjedybde, hnom, mm 96 Tiltrekningsmoment, Tinst, Nm 80 Effektiv monteringsdybde, hef, mm 80 Avstandshull Ø, df, mm 21 Uttrekksverdi Betong C20/25, kN 17,20 Skjærlast Betong C20/25, kN 34,40 Uttrekksverdi Sprukket betong, kN 11,90 Skjærlast sprukket betong, kN 24,5 SW/Bitsspor SW 19 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 10 Betegnelse SLS M12-20/80/15 A4 SUPERPLUS EAN 4061245037820	Last ned bilde Artikkelark Del via e-post
