Slaganker J+

ETA-Vurderet

ETA vurdert slaganker for sprukket og usprukket betong. FZB for tørr innendørs bruk og midlertidig utendørs bruk. Slaganker for forhåndsinstallasjon med installasjonsverktøy. Innvendig gjenge for metriske skruer og gjengestenger. Egnet skruelengde er 1-1,5 x diameteren på ankeret + monteringstykkelsen. Grunn boredybde forenkler boring og takmontering. Egnet for sprinkleranlegg. Kragen gjør at det ikke er like viktig at borehullet er nøyaktig like dypt som lengden på slagankeret, da kragen gjør at produktet blir liggende i kanten av betongen uten å bli slått ytterligere ned dersom borehullet er dypere enn lengden.

Materiale: Stål
Overflatebehandling: Elforzinket
Miljø: For innendørs bruk
Korrosivitetsklasse
Brannmotstandsklasse
Eta-Vurdert

Monteringsanvisning

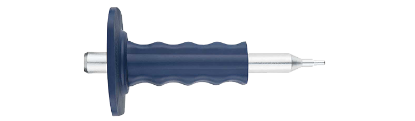

Bor - Børste - Blås - Monter med monteringsverktøy

Monteringsanvisning product.sketchpicture.titletext

Dokument

Produktinformasjon

Slaganker J+.pdf

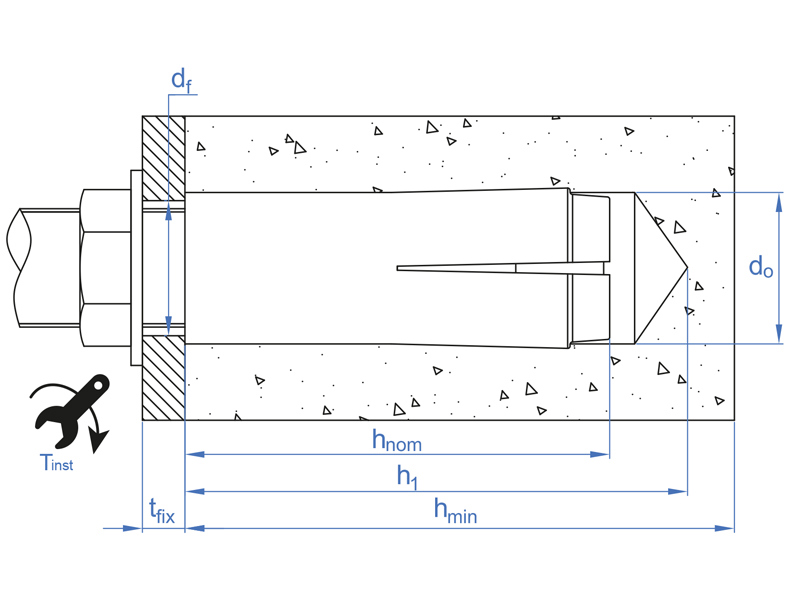

Art. nr Dimensjon Bor Ø, mm Lengde, L, mm Gjenge Min. boredybde, h1, mm
9650070100 M6x25 8 25 M6 27
Installasjonsparametere
Artnr
9650070100
Dimensjon
M6x25
Bor Ø, mm
8
Lengde, L, mm
25
Gjenge
M6
Min. boredybde, h1, mm
27
Innvendig gjengelengde, mm
10
Min. montasjedybde, hnom, mm
25
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
7
Tiltrekningsmoment, Tinst, Nm
4
Uttrekksverdi usprukket Betong C20/25, kN
2,4
Skjærlast usprukket betong C20/25, kN
1,7
Min. skruvdjup
6
Effektiv monteringsdybde, hef, mm
25
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913
Antall
100
Betegnelse
Slaganker J+6x25
EAN
4061245093437
Bilde av Slaganker J+6x25
Last ned bilde
Artikkelark
9650070101 M8x30 10 30 M8 33
Installasjonsparametere
Artnr
9650070101
Dimensjon
M8x30
Bor Ø, mm
10
Lengde, L, mm
30
Gjenge
M8
Min. boredybde, h1, mm
33
Innvendig gjengelengde, mm
13
Min. montasjedybde, hnom, mm
30
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Tiltrekningsmoment, Tinst, Nm
11
Uttrekksverdi usprukket Betong C20/25, kN
3,2
Skjærlast usprukket betong C20/25, kN
3,1
Min. skruvdjup
8
Effektiv monteringsdybde, hef, mm
30
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913
Antall
100
Betegnelse
Slaganker J+8x30
EAN
4061245093444
Bilde av Slaganker J+8x30
Last ned bilde
Artikkelark
9650070102 M10x40 12 40 M10 43
Installasjonsparametere
Artnr
9650070102
Dimensjon
M10x40
Bor Ø, mm
12
Lengde, L, mm
40
Gjenge
M10
Min. boredybde, h1, mm
43
Innvendig gjengelengde, mm
17
Min. montasjedybde, hnom, mm
40
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
12
Tiltrekningsmoment, Tinst, Nm
17
Uttrekksverdi usprukket Betong C20/25, kN
4,2
Skjærlast usprukket betong C20/25, kN
5
Min. skruvdjup
10
Effektiv monteringsdybde, hef, mm
40
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913
Antall
50
Betegnelse
Slaganker J+10x40
EAN
4061245093451
Bilde av Slaganker J+10x40
Last ned bilde
Artikkelark
9650070103 M12x50 15 50 M12 54
Installasjonsparametere
Artnr
9650070103
Dimensjon
M12x50
Bor Ø, mm
15
Lengde, L, mm
50
Gjenge
M12
Min. boredybde, h1, mm
54
Innvendig gjengelengde, mm
21
Min. montasjedybde, hnom, mm
50
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
14
Tiltrekningsmoment, Tinst, Nm
38
Uttrekksverdi usprukket Betong C20/25, kN
5,9
Skjærlast usprukket betong C20/25, kN
7,2
Min. skruvdjup
12
Effektiv monteringsdybde, hef, mm
50
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913
Antall
25
Betegnelse
Slaganker J+12x50
EAN
4061245093468
Bilde av Slaganker J+12x50
Last ned bilde
Artikkelark
9650070104 M16x65 20 65 M16 70
Installasjonsparametere
Artnr
9650070104
Dimensjon
M16x65
Bor Ø, mm
20
Lengde, L, mm
65
Gjenge
M16
Min. boredybde, h1, mm
70
Innvendig gjengelengde, mm
27
Min. montasjedybde, hnom, mm
65
Min. materialtykkelse, hmin, mm
130
Avstandshull Ø, df, mm
18
Tiltrekningsmoment, Tinst, Nm
60
Uttrekksverdi usprukket Betong C20/25, kN
8,8
Skjærlast usprukket betong C20/25, kN
13,4
Min. skruvdjup
16
Effektiv monteringsdybde, hef, mm
65
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913
Antall
10
Betegnelse
Slaganker J+16x65
EAN
4061245093475
Bilde av Slaganker J+16x65
Last ned bilde
Artikkelark
9650070105 M20x80 25 80 M20 86
Installasjonsparametere
Artnr
9650070105
Dimensjon
M20x80
Bor Ø, mm
25
Lengde, L, mm
80
Gjenge
M20
Min. boredybde, h1, mm
86
Innvendig gjengelengde, mm
34
Min. montasjedybde, hnom, mm
80
Min. materialtykkelse, hmin, mm
160
Avstandshull Ø, df, mm
22
Tiltrekningsmoment, Tinst, Nm
100
Uttrekksverdi usprukket Betong C20/25, kN
12
Skjærlast usprukket betong C20/25, kN
21
Min. skruvdjup
20
Effektiv monteringsdybde, hef, mm
80
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913
Antall
5
Betegnelse
Slaganker J+20x80
EAN
4061245093482
Bilde av Slaganker J+20x80
Last ned bilde
Artikkelark
