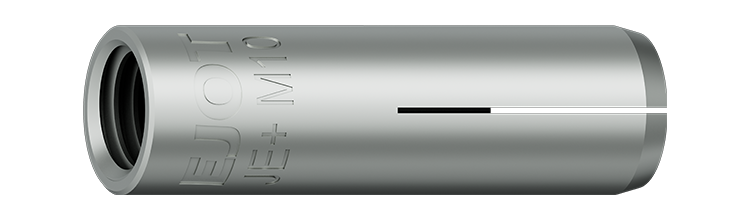

Slaganker JE+

ETA-vurdert, egnet for sprinkleranlegg

For innfestning i usprukket betong, tegl og natursten. Viktig og bruke installasjonsverktøy. Liten boredybde forenkler boring og takinstallasjon. Egnet for sprinkleranlegg.

Slaganker for forhåndsinstallasjon med installasjonsverktøy. A4 for innendørs, utendørs og industriell bruk. Innvendig gjenge for metriske skruer og gjengestenger. Egnet skruelengde er 1-1,5 x diameteren på ankeret + monteringstykkelsen. Grunn boredybde forenkler boring og takmontering. Egnet for sprinkleranlegg.

Materiale: Syrefast stål A4

Miljø: For utendørs bruk

Utførelse: Uten krage

Monteringsanvisning

Dokument

Produktinformasjon

Slaganker JE+.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Lengde, L, mm	Gjenge	Min. boredybde, h1, mm	Antall
▼	9650070113	M6x25	8	25,0	M6	27	100

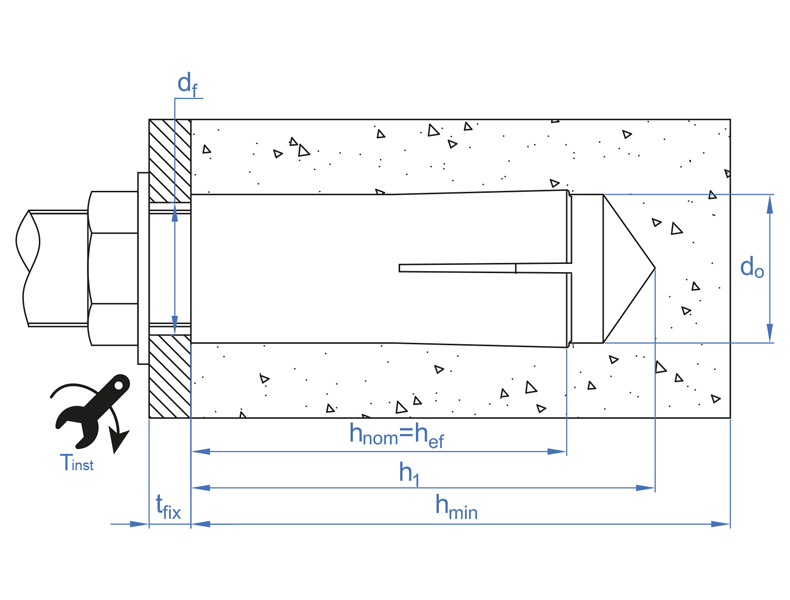

Installasjonsparametere	Artnr 9650070113 Dimensjon M6x25 Bor Ø, mm 8 Lengde, L, mm 25,0 Gjenge M6 Min. boredybde, h1, mm 27 Innvendig gjengelengde, mm 10 Min. montasjedybde, hnom, mm 25 Min. materialtykkelse, hmin, mm 80 Avstandshull Ø, df, mm 7 Tiltrekningsmoment, Tinst, Nm 4 Monteringsverktøy Uttrekksverdi usprukket Betong C20/25, kN 0,85 Skjærlast usprukket betong C20/25, kN 0,9 Min. screw depth 6 Effektiv monteringsdybde, hef, mm 25 ETA/DoP DOP 4-036-220912-202301, ETA-22/0912 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 100 Betegnelse Slagankare JE+6x25 A4 EAN 4061245093567	Last ned bilde Artikkelark Del via e-post
▼	9650070114	M8x30	10	30,0	M8	33	100
Installasjonsparametere	Artnr 9650070114 Dimensjon M8x30 Bor Ø, mm 10 Lengde, L, mm 30,0 Gjenge M8 Min. boredybde, h1, mm 33 Innvendig gjengelengde, mm 13 Min. montasjedybde, hnom, mm 30 Min. materialtykkelse, hmin, mm 80 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm 11 Monteringsverktøy Uttrekksverdi usprukket Betong C20/25, kN 1,19 Skjærlast usprukket betong C20/25, kN 1,2 Min. screw depth 8 Effektiv monteringsdybde, hef, mm 30 ETA/DoP DOP 4-036-220912-202301, ETA-22/0912 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 100 Betegnelse Slagankare JE+8x30 A4 EAN 4061245093574	Last ned bilde Artikkelark Del via e-post
▼	9650070115	M10x40	12	40,0	M10	43	50
Installasjonsparametere	Artnr 9650070115 Dimensjon M10x40 Bor Ø, mm 12 Lengde, L, mm 40,0 Gjenge M10 Min. boredybde, h1, mm 43 Innvendig gjengelengde, mm 17 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 80 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 17 Monteringsverktøy Uttrekksverdi usprukket Betong C20/25, kN 1,19 Skjærlast usprukket betong C20/25, kN 1,2 Min. screw depth 10 Effektiv monteringsdybde, hef, mm 40 ETA/DoP DOP 4-036-220912-202301, ETA-22/0912 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 50 Betegnelse Slagankare JE+10x40 A4 EAN 4061245093581	Last ned bilde Artikkelark Del via e-post
▼	9650070116	M12x50	15	50,0	M12	54	25
Installasjonsparametere	Artnr 9650070116 Dimensjon M12x50 Bor Ø, mm 15 Lengde, L, mm 50,0 Gjenge M12 Min. boredybde, h1, mm 54 Innvendig gjengelengde, mm 21 Min. montasjedybde, hnom, mm 50 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 38 Monteringsverktøy Uttrekksverdi usprukket Betong C20/25, kN 2,21 Skjærlast usprukket betong C20/25, kN 2,2 Min. screw depth 12 Effektiv monteringsdybde, hef, mm 50 ETA/DoP DOP 4-036-220912-202301, ETA-22/0912 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 25 Betegnelse Slagankare JE+12x50 A4 EAN 4061245093598	Last ned bilde Artikkelark Del via e-post
▼	9650070117	M16x65	20	65,0	M16	70	10
Installasjonsparametere	Artnr 9650070117 Dimensjon M16x65 Bor Ø, mm 20 Lengde, L, mm 65,0 Gjenge M16 Min. boredybde, h1, mm 70 Innvendig gjengelengde, mm 27 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 130 Avstandshull Ø, df, mm 18 Tiltrekningsmoment, Tinst, Nm 60 Monteringsverktøy Uttrekksverdi usprukket Betong C20/25, kN 4,25 Skjærlast usprukket betong C20/25, kN 4,3 Min. screw depth 16 Effektiv monteringsdybde, hef, mm 65 ETA/DoP DOP 4-036-220912-202301, ETA-22/0912 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 10 Betegnelse Slagankare JE+16x65 A4 EAN 4061245093604	Last ned bilde Artikkelark Del via e-post
▼	9650070118	M20x80	25	80,0	M20	86	5
Installasjonsparametere	Artnr 9650070118 Dimensjon M20x80 Bor Ø, mm 25 Lengde, L, mm 80,0 Gjenge M20 Min. boredybde, h1, mm 86 Innvendig gjengelengde, mm 34 Min. montasjedybde, hnom, mm 80 Min. materialtykkelse, hmin, mm 160 Avstandshull Ø, df, mm 22 Tiltrekningsmoment, Tinst, Nm 100 Monteringsverktøy Uttrekksverdi usprukket Betong C20/25, kN 5,61 Skjærlast usprukket betong C20/25, kN 5,6 Min. screw depth 20 Effektiv monteringsdybde, hef, mm 80 ETA/DoP DOP 4-036-220912-202301, ETA-22/0912 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 5 Betegnelse Slagankare JE+20x80 A4 EAN 4061245093611	Last ned bilde Artikkelark Del via e-post
