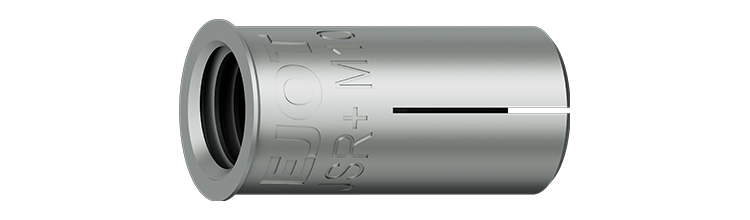

Slaganker JS+

ETA-vurdert, med krage

For innfestning i sprukket og usprukket betong, hulldekke, tegl og natursten. Viktig og bruke installasjonsverktøy. Liten boredybde forenkler boring og takinstallasjon..

ETA vurdert slaganker for sprukket og usprukket betong. FZB for tørr innendørs bruk og midlertidig utendørs bruk. Slaganker for forhåndsinstallasjon med installasjonsverktøy. Innvendig gjenge for metriske skruer og gjengestenger. Egnet skruelengde er 1-1,5 x diameteren på ankeret + monteringstykkelsen. Grunn boredybde forenkler boring og takmontering. Egnet for sprinkleranlegg. Kragen gjør at det ikke er like viktig at borehullet er nøyaktig like dypt som lengden på slagankeret, da kragen gjør at produktet blir liggende i kanten av betongen uten å bli slått ytterligere ned dersom borehullet er dypere enn lengden.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Utførelse: Med krage

Monteringsanvisning

Bor - Børst - Blås - Monter. Hvordan vet jeg om ankeret er korrekt montert? Det er viktig at ankeret monteres ved hjelp av tilhørende montasjeverktøy med gummibeskyttelse, som muliggjør en sikker, kontrollert og ergonomisk ekspansjon av ankeret. Verktøyet har et anslag i bunn som lager et merke i ankeret når det er korrekt montert.

Dokument

Produktinformasjon

Slaganker JS+.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Lengde, L, mm	Gjenge	Min. boredybde, h1, mm	Antall
▼	9650070106	M6x25	8	25	M6	27	100

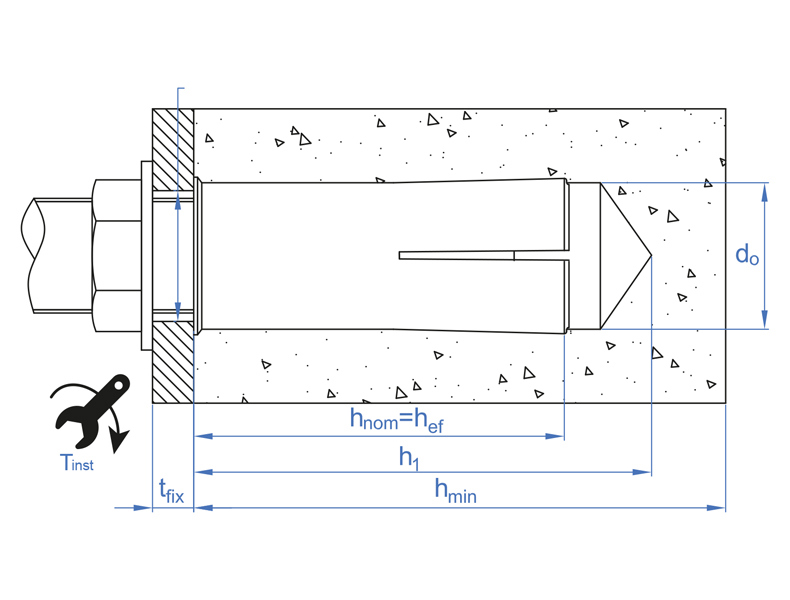

Installasjonsparametere	Artnr 9650070106 Dimensjon M6x25 Bor Ø, mm 8 Lengde, L, mm 25 Gjenge M6 Min. boredybde, h1, mm 27 Innvendig gjengelengde, mm 10 Min. montasjedybde, hnom, mm 25 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 7 Tilrekningsmoment, Tinst, Nm 4 Monteringsverktøy Uttrekksverdi usprukket Betong C20/25, kN 2,40 Skjærlast usprukket betong C20/25, kN 1,7 Min. skruedybde 6 Effektiv monteringsdybde, hef, mm 25 ETA/DoP DOP 4-037-220913-202301, ETA-22/0913, DOP 4-036-220912-202301, ETA-22/0912 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60899400 Antall 100 Betegnelse SLAGANKER JS+ KRAGE M6x25 fzb ETA EAN 4061245093499	Last ned bilde Artikkelark Del via e-post
