Slaganker LA+

ETA-vurdert

For innfestning i sprukket og usprukket betong, hulldekke, tegl og natursten. Viktig og bruke installasjonsverktøy. Liten boredybde forenkler boring og takinstallasjon. Egnet for sprinkleranlegg.

ETA vurdert slaganker for sprukket og usprukket betong. FZB for tørr innendørs bruk og midlertidig utendørs bruk. Slaganker for forhåndsinstallasjon med installasjonsverktøy. Innvendig gjenge for metriske skruer og gjengestenger. Egnet skruelengde er 1-1,5 x diameteren på ankeret + monteringstykkelsen. Grunn boredybde forenkler boring og takmontering. Egnet for sprinkleranlegg

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Utførelse: Uten krage

Monteringsanvisning

Bor - Børst - Blås - Monter med monteringsverktøy

Bruksområde

Eksempler på bruksområde er opphengssystem, røroppheng, luftekanaler, sprinkelsystem, kabelgater, maskiner, etc.

Dokument

EJOT 4-006-130441-2018/01

EJOT 4-007-130442-2018/01

ETA-13/0441

ETA-13/0442

Produktinformasjon

Slaganker LA+.pdf

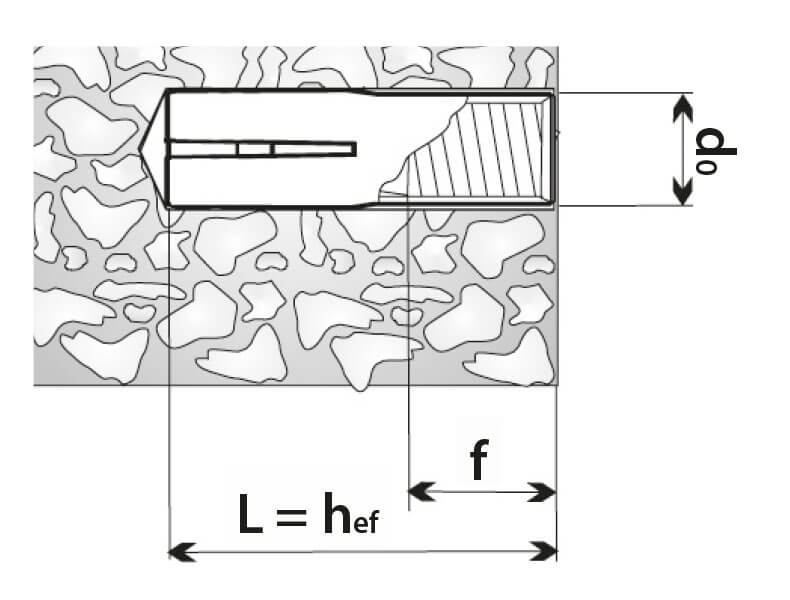

	Art. nr	Dimensjon	Bor Ø, mm	Lengde, L, mm	Gjenge	Min. boredybde, h1, mm	Antall
▼	10070054	M10x40	12	40,0	M10	43	50
Installasjonsparametere	Artnr 10070054 Dimensjon M10x40 Bor Ø, mm 12 Lengde, L, mm 40,0 Gjenge M10 Min. boredybde, h1, mm 43 Innvendig gjengelengde, mm 16 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm Max 15 Monteringsverktøy LT+ 10 (PRO) Uttrekksverdi usprukket Betong C20/25, kN 4,80 Skjærlast usprukket betong C20/25, kN 4,5 ETA/DoP EJOT 4-006-130441-2018/01, ETA-13/0441, EJOT 4-007-130442-2018/01, ETA-13/0442 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60778253 Antall 50 Betegnelse Slaganker LA+ M10x40 fzb ETA EAN 7319610046845	Last ned bilde Artikkelark Del via e-post
▼	10070020	M20x80	25	80,0	M20	84	10
Installasjonsparametere	Artnr 10070020 Dimensjon M20x80 Bor Ø, mm 25 Lengde, L, mm 80,0 Gjenge M20 Min. boredybde, h1, mm 84 Innvendig gjengelengde, mm 33 Min. montasjedybde, hnom, mm 80 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 22 Tiltrekningsmoment, Tinst, Nm Max 100 Monteringsverktøy LT 20 Uttrekksverdi usprukket Betong C20/25, kN 11,90 Skjærlast usprukket betong C20/25, kN 17,2 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60778256 Antall 10 Betegnelse Slaganker LA M20x80 fzb EAN 7319610046814	Last ned bilde Artikkelark Del via e-post
