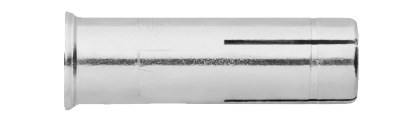

Slaganker LAH

Egnet for sprinkleranlegg

For innfestning i usprukket betong, tegl og natursten. Viktig og bruke installasjonsverktøy. Liten boredybde forenkler boring og takinstallasjon. Egnet for sprinkleranlegg.

Slaganker for forhåndsinstallasjon med installasjonsverktøy. A4 for innendørs, utendørs og industriell bruk. Innvendig gjenge for metriske skruer og gjengestenger. Egnet skruelengde er 1-1,5 x diameteren på ankeret + monteringstykkelsen. Grunn boredybde forenkler boring og takmontering. Egnet for sprinkleranlegg.

Materiale: Syrefast stål A4

Miljø: For utendørs bruk

Utførelse: Uten krage

Monteringsanvisning

Bor - Børste - Blås - Monter med monteringsverktøy

Bruksområde

Exempel på användningsområden är upphängningssystem, pipelines, luftkanaler, sprinklersystem, kabelstegar, maskiner, konsoler eller takstolar

Dokument

Produktinformasjon

Slaganker LAH.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Lengde, L, mm	Gjenge	Min. boredybde, h1, mm	Antall
▼	10074006	M6x25	8	25	M6	27	100
Installasjonsparametere	Artnr 10074006 Dimensjon M6x25 Bor Ø, mm 8 Lengde, L, mm 25 Gjenge M6 Min. boredybde, h1, mm 27 Innvendig gjengelengde, mm 11 Min. montasjedybde, hnom, mm 25 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 7 Tiltrekningsmoment, Tinst, Nm Max 4 Monteringsverktøy LT+ 6 (PRO) Uttrekksverdi usprukket Betong C20/25, kN 1 Skjærlast usprukket betong C20/25, kN 1,1 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 100 Betegnelse Slaganker LAH M6x25 A4 EAN 7319610047187	Last ned bilde Artikkelark Del via e-post
▼	10074008	M8x30	10	30	M8	32	100
Installasjonsparametere	Artnr 10074008 Dimensjon M8x30 Bor Ø, mm 10 Lengde, L, mm 30 Gjenge M8 Min. boredybde, h1, mm 32 Innvendig gjengelengde, mm 13 Min. montasjedybde, hnom, mm 30 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm Max 8 Monteringsverktøy LT+ 8 (PRO) Uttrekksverdi usprukket Betong C20/25, kN 1,6 Skjærlast usprukket betong C20/25, kN 1,3 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 100 Betegnelse Slaganker LAH M8x30 A4 EAN 7319610047194	Last ned bilde Artikkelark Del via e-post
▼	10074010	M10x40	12	40	M10	42	50
Installasjonsparametere	Artnr 10074010 Dimensjon M10x40 Bor Ø, mm 12 Lengde, L, mm 40 Gjenge M10 Min. boredybde, h1, mm 42 Innvendig gjengelengde, mm 15 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm Max 15 Monteringsverktøy LT+ 10 (PRO) Uttrekksverdi usprukket Betong C20/25, kN 2,2 Skjærlast usprukket betong C20/25, kN 1,5 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 50 Betegnelse Slaganker LAH M10x40 A4 EAN 7319610047200	Last ned bilde Artikkelark Del via e-post
▼	10074012	M12x50	15	50	M12	52	25
Installasjonsparametere	Artnr 10074012 Dimensjon M12x50 Bor Ø, mm 15 Lengde, L, mm 50 Gjenge M12 Min. boredybde, h1, mm 52 Innvendig gjengelengde, mm 19 Min. montasjedybde, hnom, mm 50 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm Max 35 Monteringsverktøy LT+ 12 (PRO) Uttrekksverdi usprukket Betong C20/25, kN 3,4 Skjærlast usprukket betong C20/25, kN 2,6 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 25 Betegnelse Slaganker LAH M12x50 A4 EAN 7319610047217	Last ned bilde Artikkelark Del via e-post
▼	10074016	M16x65	20	65	M16	69	10
Installasjonsparametere	Artnr 10074016 Dimensjon M16x65 Bor Ø, mm 20 Lengde, L, mm 65 Gjenge M16 Min. boredybde, h1, mm 69 Innvendig gjengelengde, mm 25 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 160 Avstandshull Ø, df, mm 18 Tiltrekningsmoment, Tinst, Nm Max 60 Monteringsverktøy LT+ 10 (PRO) Uttrekksverdi usprukket Betong C20/25, kN 5,6 Skjærlast usprukket betong C20/25, kN 4,6 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 10 Betegnelse Slaganker LAH M16x65 A4 EAN 7319610047224	Last ned bilde Artikkelark Del via e-post
▼	10074020	M20x80	25	80	M20	84	10
Installasjonsparametere	Artnr 10074020 Dimensjon M20x80 Bor Ø, mm 25 Lengde, L, mm 80 Gjenge M20 Min. boredybde, h1, mm 84 Innvendig gjengelengde, mm 33 Min. montasjedybde, hnom, mm 80 Min. materialtykkelse, hmin, mm 250 Avstandshull Ø, df, mm 22 Tiltrekningsmoment, Tinst, Nm Max 100 Monteringsverktøy LT+ 14 (PRO) Uttrekksverdi usprukket Betong C20/25, kN 7,9 Skjærlast usprukket betong C20/25, kN 6,6 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 10 Betegnelse Slaganker LAH M20x80 A4 EAN 7319610047231	Last ned bilde Artikkelark Del via e-post
