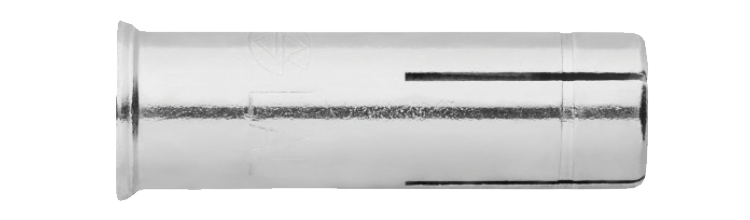

Slaganker LAL+

ETA-vurdert, med krage

For innfestning i sprukket og usprukket betong, hulldekke, tegl og natursten. Viktig og bruke installasjonsverktøy. Liten boredybde forenkler boring og takinstallasjon. Egnet for sprinkleranlegg.

ETA vurdert slaganker for sprukket og usprukket betong. FZB for tørr innendørs bruk og midlertidig utendørs bruk. Slaganker for forhåndsinstallasjon med installasjonsverktøy. Innvendig gjenge for metriske skruer og gjengestenger. Egnet skruelengde er 1-1,5 x diameteren på ankeret + monteringstykkelsen. Grunn boredybde forenkler boring og takmontering. Egnet for sprinkleranlegg. Kragen gjør at det ikke er like viktig at borehullet er nøyaktig like dypt som lengden på slagankeret, da kragen gjør at produktet blir liggende i kanten av betongen uten å bli slått ytterligere ned dersom borehullet er dypere enn lengden.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Utførelse: Med krage

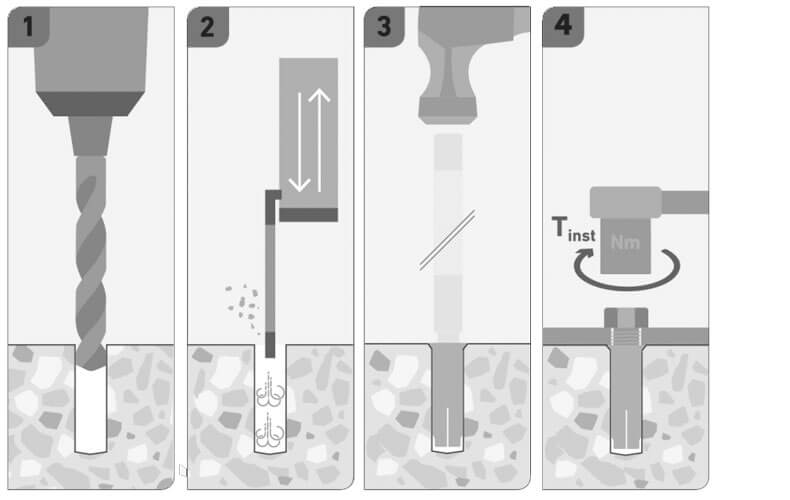

Monteringsanvisning

Bor - Børste - Blås - Monter med monteringsverktøy

Bruksområde

Exempel på användningsområden är upphängningssystem, pipelines, luftkanaler, sprinklersystem, kabelstegar, maskiner, konsoler eller takstolar

Dokument

DoP-EJOT 4-006-130441-2018/01

DoP-EJOT 4-007-130442-2018/01

ETA-13/0441

ETA-13/0442

Produktinformasjon

Slaganker LAL+.pdf

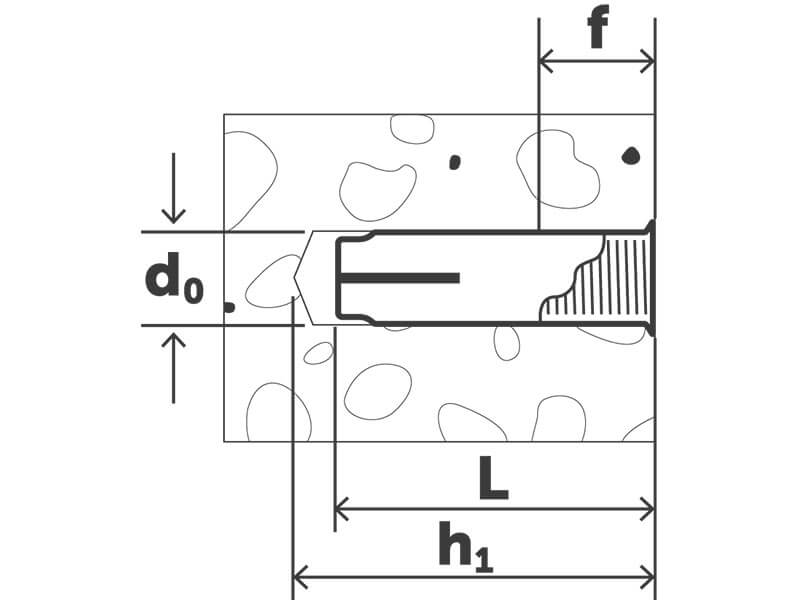

	Art. nr	Dimensjon	Bor Ø, mm	Lengde, L, mm	Gjenge	Min. boredybde, h1, mm	Antall
▼	10070070	M6x25	8	25	M6	27	100
Installasjonsparametere	Artnr 10070070 Dimensjon M6x25 Bor Ø, mm 8 Lengde, L, mm 25 Gjenge M6 Min. boredybde, h1, mm 27 Innvendig gjengelengde, mm 11 Min. montasjedybde, hnom, mm 25 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 7 Tiltrekningsmoment, Tinst, Nm Max 4 Monteringsverktøy LT+ 6 (PRO) Uttrekksverdi usprukket Betong C20/25, kN 2,1 Skjærlast usprukket betong C20/25, kN 1,7 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-006-130441-2018/01, ETA-13/0441 Antall 100 Betegnelse Slaganker LAL+ M6x25 fzb Krage ETA EAN 7319610046876	Last ned bilde Artikkelark Del via e-post
▼	10070072	M8x30	10	30	M8	32	100
Installasjonsparametere	Artnr 10070072 Dimensjon M8x30 Bor Ø, mm 10 Lengde, L, mm 30 Gjenge M8 Min. boredybde, h1, mm 32 Innvendig gjengelengde, mm 13 Min. montasjedybde, hnom, mm 30 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm Max 8 Monteringsverktøy LT+ 8 (PRO) Uttrekksverdi usprukket Betong C20/25, kN 3,6 Skjærlast usprukket betong C20/25, kN 3,1 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-006-130441-2018/01, EJOT 4-007-130442-2018/01, ETA-13/0441, ETA-13/0442 Antall 100 Betegnelse Slaganker LAL+ M8x30 fzb Krage ETA EAN 7319610046883	Last ned bilde Artikkelark Del via e-post
▼	10070073	M8x25	10	25	M8	27	100
Installasjonsparametere	Artnr 10070073 Dimensjon M8x25 Bor Ø, mm 10 Lengde, L, mm 25 Gjenge M8 Min. boredybde, h1, mm 27 Innvendig gjengelengde, mm 12 Min. montasjedybde, hnom, mm 25 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Tiltrekningsmoment, Tinst, Nm Max 8 Monteringsverktøy LT+ 8+25 (PRO) Uttrekksverdi usprukket Betong C20/25, kN 3,6 Skjærlast usprukket betong C20/25, kN 3,1 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP - Antall 100 Betegnelse Slaganker LAL+ M8x25 fzb Krage EAN 7319610047781	Last ned bilde Artikkelark Del via e-post
▼	10070074	M10x40	12	40	M10	43	50
Installasjonsparametere	Artnr 10070074 Dimensjon M10x40 Bor Ø, mm 12 Lengde, L, mm 40 Gjenge M10 Min. boredybde, h1, mm 43 Innvendig gjengelengde, mm 16 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm Max 15 Monteringsverktøy LT+ 10 (PRO) Uttrekksverdi usprukket Betong C20/25, kN 4,8 Skjærlast usprukket betong C20/25, kN 4,5 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-006-130441-2018/01, EJOT 4-007-130442-2018/01, ETA-13/0441, ETA-13/0442 Antall 50 Betegnelse Slaganker LAL+ M10x40 fzb Krage ETA EAN 7319610046890	Last ned bilde Artikkelark Del via e-post
▼	10070075	M10x25	12	25	M10	27	50
Installasjonsparametere	Artnr 10070075 Dimensjon M10x25 Bor Ø, mm 12 Lengde, L, mm 25 Gjenge M10 Min. boredybde, h1, mm 27 Innvendig gjengelengde, mm 12 Min. montasjedybde, hnom, mm 25 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm Max 15 Monteringsverktøy LT+ 10+25(PRO) Uttrekksverdi usprukket Betong C20/25, kN 4,8 Skjærlast usprukket betong C20/25, kN 4,5 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP - Antall 50 Betegnelse Slaganker LAL+ M10x25 fzb Krage EAN 7319610047798	Last ned bilde Artikkelark Del via e-post
▼	10070076	M12x50	15	50	M12	54	25
Installasjonsparametere	Artnr 10070076 Dimensjon M12x50 Bor Ø, mm 15 Lengde, L, mm 50 Gjenge M12 Min. boredybde, h1, mm 54 Innvendig gjengelengde, mm 23 Min. montasjedybde, hnom, mm 50 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm Max 35 Monteringsverktøy LT+ 12 (PRO) Uttrekksverdi usprukket Betong C20/25, kN 6,3 Skjærlast usprukket betong C20/25, kN 7,3 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-007-130442-2018/01, ETA-13/0442 Antall 25 Betegnelse Slagankare LAL+ M12x50 fzb Krage ETA EAN 7319610046906	Last ned bilde Artikkelark Del via e-post
▼	10070078	M16x65	20	65	M16	70	10
Installasjonsparametere	Artnr 10070078 Dimensjon M16x65 Bor Ø, mm 20 Lengde, L, mm 65 Gjenge M16 Min. boredybde, h1, mm 70 Innvendig gjengelengde, mm 32 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 160 Avstandshull Ø, df, mm 18 Tiltrekningsmoment, Tinst, Nm Max 60 Monteringsverktøy LT+ 14 (PRO) Uttrekksverdi usprukket Betong C20/25, kN 10,5 Skjærlast usprukket betong C20/25, kN 12,2 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-007-130442-2018/01, ETA-13/0442 Antall 10 Betegnelse Slaganker LAL+ M16x65 fzb Krage ETA EAN 7319610046913	Last ned bilde Artikkelark Del via e-post
