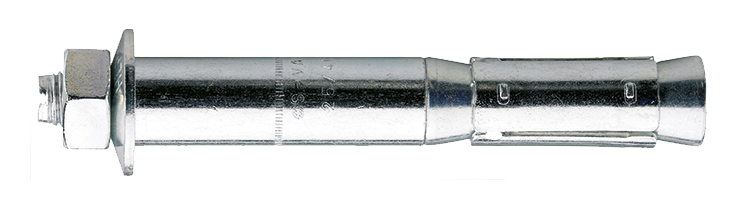

Sikkerhetsanker B, Liebig

ETA-vurdert, pinneskrue, dobbeltkonet

Kraftig, momenttilstrammet anker med dobbeltkoning for gjennomstikksmontasje. Egnet for tung belastning takket være optimal friksjonsmotstand. Har en kuppelformet skive for visuell installasjonsinspeksjon. Med pinneskrue.

Sylindrisk, bred ekspansjon over hele lengden. Har en kuppelformet skive for visuell installasjonsinspeksjonl. FZB for innendørs bruk og midlertidig utendørs bruk.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Monteringsanvisning

Bor med spesifisert bor, børst og blås til hullet er helt rent for borestøv. Sett inn sikkerhetsankeret og monter med en momentnøkkel og trekk til med angitt tiltrekkingsmoment.

Dokument

EJOT 4-005-060108-2020/1

ETA-06/0108

Produktinformasjon

Sikkerhetsanker B, Liebig.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Diameter, mm	Gjenge	Lengde, L, mm	Antall
▼	9650045005	6x70	10,0	M6	M6	70,0	50

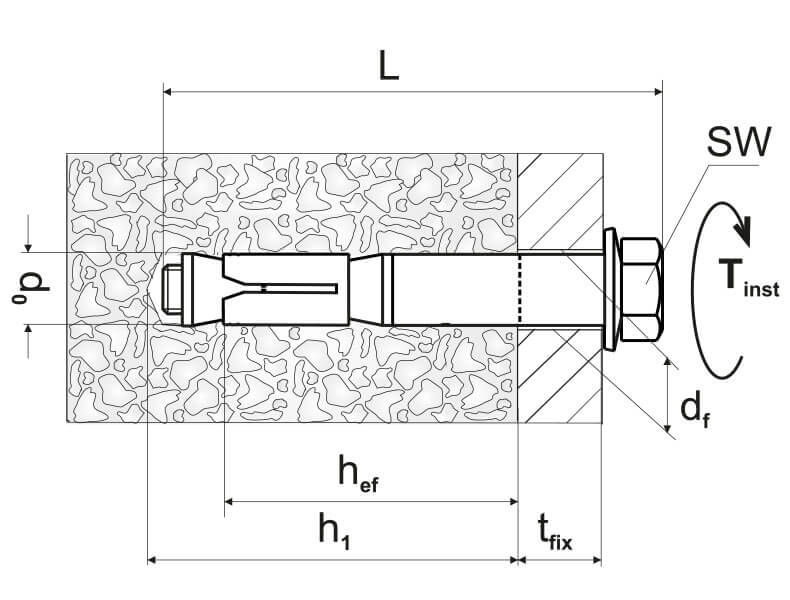

Installasjonsparametere	Artnr 9650045005 Dimensjon 6x70 Bor Ø, mm 10,0 Diameter, mm M6 Gjenge M6 Lengde, L, mm 70,0 Maks montasje, tfix, mm 5 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 52 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 8 Effektiv monteringsdybde, hef, mm 45 Uttrekksverdi Betong C20/25, kN 3,00 Skjærlast Betong C20/25, kN 7,20 Uttrekksverdi Sprukket betong, kN 2,40 Skjærlast sprukket betong, kN 5,2 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 10 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 50 Betegnelse B M6-10/45/5 SAFETY BOLT EAN 6416031778308	Last ned bilde Artikkelark Del via e-post
▼	9650045015	6x80	10,0	M6	M6	80,0	50
Installasjonsparametere	Artnr 9650045015 Dimensjon 6x80 Bor Ø, mm 10,0 Diameter, mm M6 Gjenge M6 Lengde, L, mm 80,0 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 52 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 8 Effektiv monteringsdybde, hef, mm 45 Uttrekksverdi Betong C20/25, kN 3,00 Skjærlast Betong C20/25, kN 7,20 Uttrekksverdi Sprukket betong, kN 2,40 Skjærlast sprukket betong, kN 5,2 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 10 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 50 Betegnelse B M6-10/45/15 SAFETY BOLT EAN 6416031778315	Last ned bilde Artikkelark Del via e-post
▼	9650045040	6x105	10,0	M6	M6	105,0	50
Installasjonsparametere	Artnr 9650045040 Dimensjon 6x105 Bor Ø, mm 10,0 Diameter, mm M6 Gjenge M6 Lengde, L, mm 105,0 Maks montasje, tfix, mm 40 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 52 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 8 Effektiv monteringsdybde, hef, mm 45 Uttrekksverdi Betong C20/25, kN 3,00 Skjærlast Betong C20/25, kN 7,20 Uttrekksverdi Sprukket betong, kN 2,40 Skjærlast sprukket betong, kN 5,2 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 10 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 50 Betegnelse B M6-10/45/40 SAFETY BOLT EAN 6416031778322	Last ned bilde Artikkelark Del via e-post
▼	9652055005	8x80/85	12,0	M8	M8	85,0	25
Installasjonsparametere	Artnr 9652055005 Dimensjon 8x80/85 Bor Ø, mm 12,0 Diameter, mm M8 Gjenge M8 Lengde, L, mm 85,0 Maks montasje, tfix, mm 5 Min. boredybde, h1, mm 70 Min. montasjedybde, hnom, mm 63 Min. materialtykkelse, hmin, mm 110 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 20/15 Effektiv monteringsdybde, hef, mm 55 Uttrekksverdi Betong C20/25, kN 4,80 Skjærlast Betong C20/25, kN 9,80 Uttrekksverdi Sprukket betong, kN 3,60 Skjærlast sprukket betong, kN 7,0 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 25 Betegnelse B M8-12/55/5 SAFETY BOLT EAN 6416031778339	Last ned bilde Artikkelark Del via e-post
▼	9652055015	8x90/95	12,0	M8	M8	95,0	25
Installasjonsparametere	Artnr 9652055015 Dimensjon 8x90/95 Bor Ø, mm 12,0 Diameter, mm M8 Gjenge M8 Lengde, L, mm 95,0 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 70 Min. montasjedybde, hnom, mm 63 Min. materialtykkelse, hmin, mm 110 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 20/15 Effektiv monteringsdybde, hef, mm 55 Uttrekksverdi Betong C20/25, kN 4,80 Skjærlast Betong C20/25, kN 9,80 Uttrekksverdi Sprukket betong, kN 3,60 Skjærlast sprukket betong, kN 7,0 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 25 Betegnelse B M8-12/55/15 SAFETY BOLT EAN 6416031778346	Last ned bilde Artikkelark Del via e-post
▼	9652055040	8x115/120	12,0	M8	M8	120,0	25
Installasjonsparametere	Artnr 9652055040 Dimensjon 8x115/120 Bor Ø, mm 12,0 Diameter, mm M8 Gjenge M8 Lengde, L, mm 120,0 Maks montasje, tfix, mm 40 Min. boredybde, h1, mm 70 Min. montasjedybde, hnom, mm 63 Min. materialtykkelse, hmin, mm 110 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 20/15 Effektiv monteringsdybde, hef, mm 55 Uttrekksverdi Betong C20/25, kN 4,80 Skjærlast Betong C20/25, kN 9,80 Uttrekksverdi Sprukket betong, kN 3,60 Skjærlast sprukket betong, kN 7,0 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 25 Betegnelse B M8-12/55/40 SAFETY BOLT EAN 6416031778353	Last ned bilde Artikkelark Del via e-post
▼	9652055065	8x145	12,0	M8	M8	145,0	25
Installasjonsparametere	Artnr 9652055065 Dimensjon 8x145 Bor Ø, mm 12,0 Diameter, mm M8 Gjenge M8 Lengde, L, mm 145,0 Maks montasje, tfix, mm 65 Min. boredybde, h1, mm 70 Min. montasjedybde, hnom, mm 63 Min. materialtykkelse, hmin, mm 110 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 15 Effektiv monteringsdybde, hef, mm 55 Uttrekksverdi Betong C20/25, kN 4,80 Skjærlast Betong C20/25, kN 9,80 Uttrekksverdi Sprukket betong, kN 3,60 Skjærlast sprukket betong, kN 7,0 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 25 Betegnelse B M8-12/55/65 SAFETY BOLT EAN 6416031778360	Last ned bilde Artikkelark Del via e-post
▼	9655070005	10x95/100	15,0	M10	M10	100,0	25
Installasjonsparametere	Artnr 9655070005 Dimensjon 10x95/100 Bor Ø, mm 15,0 Diameter, mm M10 Gjenge M10 Lengde, L, mm 100,0 Maks montasje, tfix, mm 5 Min. boredybde, h1, mm 85 Min. montasjedybde, hnom, mm 76 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 17 Tiltrekningsmoment, Tinst, Nm 60/40 Effektiv monteringsdybde, hef, mm 70 Uttrekksverdi Betong C20/25, kN 9,50 Skjærlast Betong C20/25, kN 22,30 Uttrekksverdi Sprukket betong, kN 7,60 Skjærlast sprukket betong, kN 20,1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 17 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 25 Betegnelse B M10-15/70/5 SAFETY BOLT EAN 6416031778377	Last ned bilde Artikkelark Del via e-post
▼	9655070015	10x105/110	15,0	M10	M10	110,0	25
Installasjonsparametere	Artnr 9655070015 Dimensjon 10x105/110 Bor Ø, mm 15,0 Diameter, mm M10 Gjenge M10 Lengde, L, mm 110,0 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 85 Min. montasjedybde, hnom, mm 76 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 17 Tiltrekningsmoment, Tinst, Nm 60/40 Effektiv monteringsdybde, hef, mm 70 Uttrekksverdi Betong C20/25, kN 9,50 Skjærlast Betong C20/25, kN 22,30 Uttrekksverdi Sprukket betong, kN 7,60 Skjærlast sprukket betong, kN 20,1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 17 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 25 Betegnelse B M10-15/70/15 SAFETY BOLT EAN 6416031778384	Last ned bilde Artikkelark Del via e-post
▼	9655070040	10x130/135	15,0	M10	M10	135,0	10
Installasjonsparametere	Artnr 9655070040 Dimensjon 10x130/135 Bor Ø, mm 15,0 Diameter, mm M10 Gjenge M10 Lengde, L, mm 135,0 Maks montasje, tfix, mm 40 Min. boredybde, h1, mm 85 Min. montasjedybde, hnom, mm 76 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 17 Tiltrekningsmoment, Tinst, Nm 60/40 Effektiv monteringsdybde, hef, mm 70 Uttrekksverdi Betong C20/25, kN 9,50 Skjærlast Betong C20/25, kN 22,30 Uttrekksverdi Sprukket betong, kN 7,60 Skjærlast sprukket betong, kN 20,1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 17 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 10 Betegnelse B M10-15/70/40 SAFETY BOLT EAN 6416031778391	Last ned bilde Artikkelark Del via e-post
▼	9655070065	10x160	15,0	M10	M10	160,0	10
Installasjonsparametere	Artnr 9655070065 Dimensjon 10x160 Bor Ø, mm 15,0 Diameter, mm M10 Gjenge M10 Lengde, L, mm 160,0 Maks montasje, tfix, mm 65 Min. boredybde, h1, mm 85 Min. montasjedybde, hnom, mm 76 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 17 Tiltrekningsmoment, Tinst, Nm 40 Effektiv monteringsdybde, hef, mm 70 Uttrekksverdi Betong C20/25, kN 9,50 Skjærlast Betong C20/25, kN 22,30 Uttrekksverdi Sprukket betong, kN 7,60 Skjærlast sprukket betong, kN 20,1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 17 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 10 Betegnelse B M10-15/70/65 SAFETY BOLT EAN 6416031778407	Last ned bilde Artikkelark Del via e-post
▼	9655070100	10x195	15,0	M10	M10	195,0	10
Installasjonsparametere	Artnr 9655070100 Dimensjon 10x195 Bor Ø, mm 15,0 Diameter, mm M10 Gjenge M10 Lengde, L, mm 195,0 Maks montasje, tfix, mm 100 Min. boredybde, h1, mm 85 Min. montasjedybde, hnom, mm 76 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 17 Tiltrekningsmoment, Tinst, Nm 40 Effektiv monteringsdybde, hef, mm 70 Uttrekksverdi Betong C20/25, kN 9,50 Skjærlast Betong C20/25, kN 22,30 Uttrekksverdi Sprukket betong, kN 7,60 Skjærlast sprukket betong, kN 20,1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 17 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 10 Betegnelse B M10-15/70/100 SAFETY BOLT EAN 4061245000466	Last ned bilde Artikkelark Del via e-post
▼	9650080005	12x113/120	20,0	M12	M12	120,0	10
Installasjonsparametere	Artnr 9650080005 Dimensjon 12x113/120 Bor Ø, mm 20,0 Diameter, mm M12 Gjenge M12 Lengde, L, mm 120,0 Maks montasje, tfix, mm 5 Min. boredybde, h1, mm 100 Min. montasjedybde, hnom, mm 92 Min. materialtykkelse, hmin, mm 160 Avstandshull Ø, df, mm 21 Tiltrekningsmoment, Tinst, Nm 90/70 Effektiv monteringsdybde, hef, mm 80 Uttrekksverdi Betong C20/25, kN 17,20 Skjærlast Betong C20/25, kN 34,30 Uttrekksverdi Sprukket betong, kN 12,30 Skjærlast sprukket betong, kN 24,5 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 19 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 10 Betegnelse B M12-20/80/5 SAFETY BOLT EAN 6416031778414	Last ned bilde Artikkelark Del via e-post
▼	9650280015	12x123/130	20,0	M12	M12	130,0	10
Installasjonsparametere	Artnr 9650280015 Dimensjon 12x123/130 Bor Ø, mm 20,0 Diameter, mm M12 Gjenge M12 Lengde, L, mm 130,0 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 100 Min. montasjedybde, hnom, mm 92 Min. materialtykkelse, hmin, mm 160 Avstandshull Ø, df, mm 21 Tiltrekningsmoment, Tinst, Nm 90/70 Effektiv monteringsdybde, hef, mm 80 Uttrekksverdi Betong C20/25, kN 17,20 Skjærlast Betong C20/25, kN 34,30 Uttrekksverdi Sprukket betong, kN 12,30 Skjærlast sprukket betong, kN 24,5 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 19 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 10 Betegnelse B M12-20/80/15 SAFETY BOLT EAN 6416031778421	Last ned bilde Artikkelark Del via e-post
▼	9650080040	12x148/155	20,0	M12	M12	155,0	10
Installasjonsparametere	Artnr 9650080040 Dimensjon 12x148/155 Bor Ø, mm 20,0 Diameter, mm M12 Gjenge M12 Lengde, L, mm 155,0 Maks montasje, tfix, mm 40 Min. boredybde, h1, mm 100 Min. montasjedybde, hnom, mm 92 Min. materialtykkelse, hmin, mm 160 Avstandshull Ø, df, mm 21 Tiltrekningsmoment, Tinst, Nm 90/70 Effektiv monteringsdybde, hef, mm 80 Uttrekksverdi Betong C20/25, kN 17,20 Skjærlast Betong C20/25, kN 34,30 Uttrekksverdi Sprukket betong, kN 12,30 Skjærlast sprukket betong, kN 24,5 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 19 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 10 Betegnelse B M12-20/80/40 SAFETY BOLT EAN 6416031778438	Last ned bilde Artikkelark Del via e-post
▼	9650080065	12x180	20,0	M12	M12	180,0	10
Installasjonsparametere	Artnr 9650080065 Dimensjon 12x180 Bor Ø, mm 20,0 Diameter, mm M12 Gjenge M12 Lengde, L, mm 180,0 Maks montasje, tfix, mm 65 Min. boredybde, h1, mm 100 Min. montasjedybde, hnom, mm 92 Min. materialtykkelse, hmin, mm 160 Avstandshull Ø, df, mm 21 Tiltrekningsmoment, Tinst, Nm 70 Effektiv monteringsdybde, hef, mm 80 Uttrekksverdi Betong C20/25, kN 17,20 Skjærlast Betong C20/25, kN 34,30 Uttrekksverdi Sprukket betong, kN 12,30 Skjærlast sprukket betong, kN 24,5 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 19 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 10 Betegnelse B M12-20/80/65 SAFETY BOLT EAN 6416031778445	Last ned bilde Artikkelark Del via e-post
▼	9650080100	12x215	20,0	M12	M12	215,0	10
Installasjonsparametere	Artnr 9650080100 Dimensjon 12x215 Bor Ø, mm 20,0 Diameter, mm M12 Gjenge M12 Lengde, L, mm 215,0 Maks montasje, tfix, mm 100 Min. boredybde, h1, mm 100 Min. montasjedybde, hnom, mm 92 Min. materialtykkelse, hmin, mm 160 Avstandshull Ø, df, mm 21 Tiltrekningsmoment, Tinst, Nm 70 Effektiv monteringsdybde, hef, mm 80 Uttrekksverdi Betong C20/25, kN 17,10 Skjærlast Betong C20/25, kN 34,30 Uttrekksverdi Sprukket betong, kN 12,30 Skjærlast sprukket betong, kN 24,5 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 19 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 10 Betegnelse B M12-20/80/100 SAFETY BOLT EAN 4061245001548	Last ned bilde Artikkelark Del via e-post
▼	9655100005	16x145/150	25,0	M16	M16	150,0	5
Installasjonsparametere	Artnr 9655100005 Dimensjon 16x145/150 Bor Ø, mm 25,0 Diameter, mm M16 Gjenge M16 Lengde, L, mm 150,0 Maks montasje, tfix, mm 5 Min. boredybde, h1, mm 125 Min. montasjedybde, hnom, mm 114 Min. materialtykkelse, hmin, mm 200 Avstandshull Ø, df, mm 26 Tiltrekningsmoment, Tinst, Nm 170/115 Effektiv monteringsdybde, hef, mm 100 Uttrekksverdi Betong C20/25, kN 24,00 Skjærlast Betong C20/25, kN 48,00 Uttrekksverdi Sprukket betong, kN 17,10 Skjærlast sprukket betong, kN 34,3 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 24 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 5 Betegnelse B M16-25/100/5 SAFETY BOLT EAN 4061245000329	Last ned bilde Artikkelark Del via e-post
▼	9655100015	16x155/160	25,0	M16	M16	160,0	5
Installasjonsparametere	Artnr 9655100015 Dimensjon 16x155/160 Bor Ø, mm 25,0 Diameter, mm M16 Gjenge M16 Lengde, L, mm 160,0 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 125 Min. montasjedybde, hnom, mm 114 Min. materialtykkelse, hmin, mm 200 Avstandshull Ø, df, mm 26 Tiltrekningsmoment, Tinst, Nm 170/115 Effektiv monteringsdybde, hef, mm 100 Uttrekksverdi Betong C20/25, kN 24,00 Skjærlast Betong C20/25, kN 48,00 Uttrekksverdi Sprukket betong, kN 17,10 Skjærlast sprukket betong, kN 34,3 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 24 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 5 Betegnelse B M16-25/100/15 SAFETY BOLT EAN 6416031778452	Last ned bilde Artikkelark Del via e-post
▼	9655100040	16x180/185	25,0	M16	M16	185,0	5
Installasjonsparametere	Artnr 9655100040 Dimensjon 16x180/185 Bor Ø, mm 25,0 Diameter, mm M16 Gjenge M16 Lengde, L, mm 185,0 Maks montasje, tfix, mm 40 Min. boredybde, h1, mm 125 Min. montasjedybde, hnom, mm 114 Min. materialtykkelse, hmin, mm 200 Avstandshull Ø, df, mm 26 Tiltrekningsmoment, Tinst, Nm 170/115 Effektiv monteringsdybde, hef, mm 100 Uttrekksverdi Betong C20/25, kN 24,00 Skjærlast Betong C20/25, kN 48,00 Uttrekksverdi Sprukket betong, kN 17,10 Skjærlast sprukket betong, kN 34,3 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 24 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 5 Betegnelse B M16-25/100/40 SAFETY BOLT EAN 6416031778469	Last ned bilde Artikkelark Del via e-post
▼	9655100065	16x180/185	25,0	M16	M16	210,0	5
Installasjonsparametere	Artnr 9655100065 Dimensjon 16x180/185 Bor Ø, mm 25,0 Diameter, mm M16 Gjenge M16 Lengde, L, mm 210,0 Maks montasje, tfix, mm 65 Min. boredybde, h1, mm 125 Min. montasjedybde, hnom, mm 114 Min. materialtykkelse, hmin, mm 200 Avstandshull Ø, df, mm 26 Tiltrekningsmoment, Tinst, Nm 115 Effektiv monteringsdybde, hef, mm 100 Uttrekksverdi Betong C20/25, kN 24,00 Skjærlast Betong C20/25, kN 48,00 Uttrekksverdi Sprukket betong, kN 17,10 Skjærlast sprukket betong, kN 34,3 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 24 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 5 Betegnelse B M16-25/100/65 SAFETY BOLT EAN 6416031778476	Last ned bilde Artikkelark Del via e-post
▼	9655100100	16x245	25,0	M16	M16	245,0	5
Installasjonsparametere	Artnr 9655100100 Dimensjon 16x245 Bor Ø, mm 25,0 Diameter, mm M16 Gjenge M16 Lengde, L, mm 245,0 Maks montasje, tfix, mm 100 Min. boredybde, h1, mm 125 Min. montasjedybde, hnom, mm 114 Min. materialtykkelse, hmin, mm 200 Avstandshull Ø, df, mm 26 Tiltrekningsmoment, Tinst, Nm 115 Effektiv monteringsdybde, hef, mm 100 Uttrekksverdi Betong C20/25, kN 24,00 Skjærlast Betong C20/25, kN 48,00 Uttrekksverdi Sprukket betong, kN 17,10 Skjærlast sprukket betong, kN 34,3 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 SW/Bitsspor SW 24 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 5 Betegnelse B M16-25/100/100 SAFETY BOLT EAN 4061245000282	Last ned bilde Artikkelark Del via e-post
