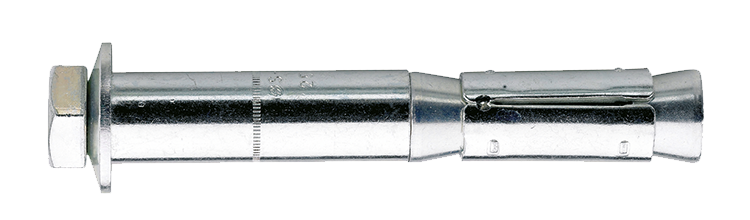

Sikkerhetsanker S, Liebig

ETA-vurdert, sekskantskrue, dobbeltkonet

Kraftig, momenttilstrammet anker med dobbeltkoning for gjennomstikksmontasje. Egnet for tung belastning takket være optimal friksjonsmotstand. Har en kuppelformet skive for visuell installasjonsinspeksjon. Med sekskantskrue.

Sylindrisk, bred ekspansjon av hylsen over hele lengden. Har en kuppelformet skive for visuell installasjonsinspeksjon. FZB for tørr innendørs bruk og midlertidig utendørs bruk

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Monteringsanvisning

Bor med spesifisert bor, børst og blås til hullet er helt rent for borestøv. Sett inn sikkerhetsankeret og monter med en momentnøkkel og trekk til med angitt tiltrekkingsmoment.

Dokument

DoP-EJOT 4-005-060108-2020/1

ETA-06/0108

Produktinformasjon

Sikkerhetsanker S, Liebig.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Diameter, mm	Lengde, L, mm	SW/Bitsspor	Antall
▼	9650045105	6x70	10	M6	70	10	50

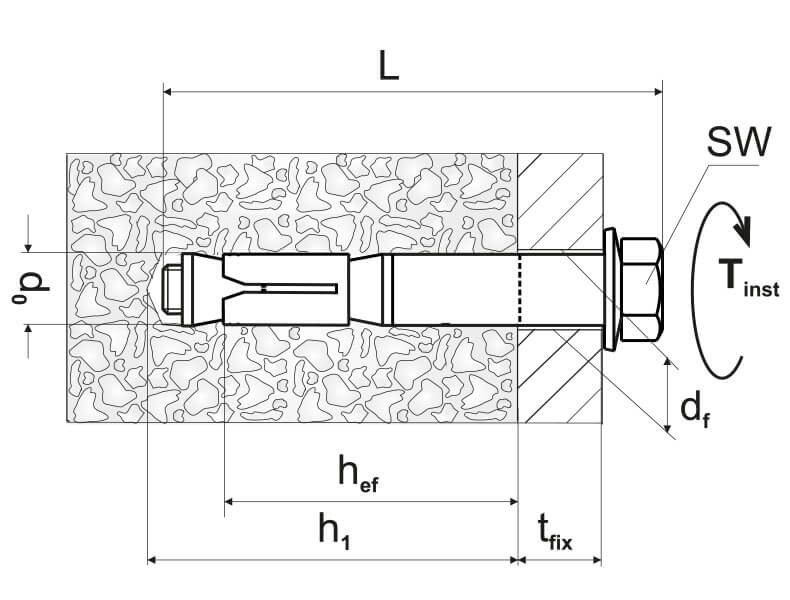

Installasjonsparametere	Artnr 9650045105 Dimensjon 6x70 Bor Ø, mm 10 Diameter, mm M6 Lengde, L, mm 70 SW/Bitsspor 10 Maks montasje, tfix, mm 5 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 52 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 8 Effektiv monteringsdybde, hef, mm 45 Uttrekksverdi Betong C20/25, kN 3 Skjærlast Betong C20/25, kN 7,2 Uttrekksverdi Sprukket betong, kN 2,4 Skjærlast sprukket betong, kN 5,2 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Db-nr 2424535 Antall 50 Betegnelse S M6-10/45/5 SAFETY BOLT EAN 6416031778018	Last ned bilde Artikkelark Del via e-post
▼	9650045115	6x80	10	M6	80	10	50
Installasjonsparametere	Artnr 9650045115 Dimensjon 6x80 Bor Ø, mm 10 Diameter, mm M6 Lengde, L, mm 80 SW/Bitsspor 10 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 52 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 8 Effektiv monteringsdybde, hef, mm 45 Uttrekksverdi Betong C20/25, kN 3 Skjærlast Betong C20/25, kN 7,2 Uttrekksverdi Sprukket betong, kN 2,4 Skjærlast sprukket betong, kN 5,2 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Db-nr 2424522 Antall 50 Betegnelse S M6-10/45/15 SAFETY BOLT EAN 6416031778025	Last ned bilde Artikkelark Del via e-post
▼	9650045140	6x105	10	M6	105	10	50
Installasjonsparametere	Artnr 9650045140 Dimensjon 6x105 Bor Ø, mm 10 Diameter, mm M6 Lengde, L, mm 105 SW/Bitsspor 10 Maks montasje, tfix, mm 40 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 52 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 12 Tiltrekningsmoment, Tinst, Nm 8 Effektiv monteringsdybde, hef, mm 45 Uttrekksverdi Betong C20/25, kN 3 Skjærlast Betong C20/25, kN 7,2 Uttrekksverdi Sprukket betong, kN 2,4 Skjærlast sprukket betong, kN 5,2 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Db-nr 2424529 Antall 50 Betegnelse S M6-10/45/40 SAFETY BOLT EAN 6416031778032	Last ned bilde Artikkelark Del via e-post
▼	9652055105	8x80/85	12	M8	80/85	13	25
Installasjonsparametere	Artnr 9652055105 Dimensjon 8x80/85 Bor Ø, mm 12 Diameter, mm M8 Lengde, L, mm 80/85 SW/Bitsspor 13 Maks montasje, tfix, mm 5 Min. boredybde, h1, mm 70 Min. montasjedybde, hnom, mm 63 Min. materialtykkelse, hmin, mm 110 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 20/15 Effektiv monteringsdybde, hef, mm 55 Uttrekksverdi Betong C20/25, kN 4,8 Skjærlast Betong C20/25, kN 9,8 Uttrekksverdi Sprukket betong, kN 3,6 Skjærlast sprukket betong, kN 7 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Db-nr 2424531 Antall 25 Betegnelse S M8-12/55/5 SAFETY BOLT EAN 6416031778049	Last ned bilde Artikkelark Del via e-post
▼	9652055115	8x90/95	12	M8	90/95	13	25
Installasjonsparametere	Artnr 9652055115 Dimensjon 8x90/95 Bor Ø, mm 12 Diameter, mm M8 Lengde, L, mm 90/95 SW/Bitsspor 13 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 70 Min. montasjedybde, hnom, mm 63 Min. materialtykkelse, hmin, mm 110 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 20/15 Effektiv monteringsdybde, hef, mm 55 Uttrekksverdi Betong C20/25, kN 4,8 Skjærlast Betong C20/25, kN 9,8 Uttrekksverdi Sprukket betong, kN 3,6 Skjærlast sprukket betong, kN 7 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Db-nr 2424525 Antall 25 Betegnelse S M8-12/55/15 SAFETY BOLT EAN 6416031778056	Last ned bilde Artikkelark Del via e-post
▼	9652055140	8x115/120	12	M8	115/120	13	25
Installasjonsparametere	Artnr 9652055140 Dimensjon 8x115/120 Bor Ø, mm 12 Diameter, mm M8 Lengde, L, mm 115/120 SW/Bitsspor 13 Maks montasje, tfix, mm 40 Min. boredybde, h1, mm 70 Min. montasjedybde, hnom, mm 63 Min. materialtykkelse, hmin, mm 110 Avstandshull Ø, df, mm 14 Tiltrekningsmoment, Tinst, Nm 20/15 Effektiv monteringsdybde, hef, mm 55 Uttrekksverdi Betong C20/25, kN 4,8 Skjærlast Betong C20/25, kN 9,8 Uttrekksverdi Sprukket betong, kN 3,6 Skjærlast sprukket betong, kN 7 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Db-nr 2424528 Antall 25 Betegnelse S M8-12/55/40 SAFETY BOLT EAN 6416031778063	Last ned bilde Artikkelark Del via e-post
▼	9655070105	10x95/100	15	M10	95/100	17	25
Installasjonsparametere	Artnr 9655070105 Dimensjon 10x95/100 Bor Ø, mm 15 Diameter, mm M10 Lengde, L, mm 95/100 SW/Bitsspor 17 Maks montasje, tfix, mm 5 Min. boredybde, h1, mm 85 Min. montasjedybde, hnom, mm 76 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 17 Tiltrekningsmoment, Tinst, Nm 60/40 Effektiv monteringsdybde, hef, mm 70 Uttrekksverdi Betong C20/25, kN 9,5 Skjærlast Betong C20/25, kN 22,3 Uttrekksverdi Sprukket betong, kN 7,6 Skjærlast sprukket betong, kN 20,1 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Db-nr 2424532 Antall 25 Betegnelse S M10-15/70/5 SAFETY BOLT EAN 6416031778087	Last ned bilde Artikkelark Del via e-post
▼	9655070115	10x105/110	15	M10	105/110	17	25
Installasjonsparametere	Artnr 9655070115 Dimensjon 10x105/110 Bor Ø, mm 15 Diameter, mm M10 Lengde, L, mm 105/110 SW/Bitsspor 17 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 85 Min. montasjedybde, hnom, mm 76 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 17 Tiltrekningsmoment, Tinst, Nm 60/40 Effektiv monteringsdybde, hef, mm 70 Uttrekksverdi Betong C20/25, kN 9,5 Skjærlast Betong C20/25, kN 22,3 Uttrekksverdi Sprukket betong, kN 7,6 Skjærlast sprukket betong, kN 20,1 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Db-nr 2424523 Antall 25 Betegnelse S M10-15/70/15 SAFETY BOLT EAN 6416031778094	Last ned bilde Artikkelark Del via e-post
▼	9655070140	10x130/135	15	M10	130/135	17	10
Installasjonsparametere	Artnr 9655070140 Dimensjon 10x130/135 Bor Ø, mm 15 Diameter, mm M10 Lengde, L, mm 130/135 SW/Bitsspor 17 Maks montasje, tfix, mm 40 Min. boredybde, h1, mm 85 Min. montasjedybde, hnom, mm 76 Min. materialtykkelse, hmin, mm 140 Avstandshull Ø, df, mm 17 Tiltrekningsmoment, Tinst, Nm 60/40 Effektiv monteringsdybde, hef, mm 70 Uttrekksverdi Betong C20/25, kN 9,5 Skjærlast Betong C20/25, kN 22,3 Uttrekksverdi Sprukket betong, kN 7,6 Skjærlast sprukket betong, kN 20,1 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Db-nr 2424526 Antall 10 Betegnelse S M10-15/70/40 SAFETY BOLT EAN 6416031778100	Last ned bilde Artikkelark Del via e-post
▼	9650080105	12x113/120	20	M12	113/120	19	10
Installasjonsparametere	Artnr 9650080105 Dimensjon 12x113/120 Bor Ø, mm 20 Diameter, mm M12 Lengde, L, mm 113/120 SW/Bitsspor 19 Maks montasje, tfix, mm 5 Min. boredybde, h1, mm 100 Min. montasjedybde, hnom, mm 92 Min. materialtykkelse, hmin, mm 160 Avstandshull Ø, df, mm 21 Tiltrekningsmoment, Tinst, Nm 90/70 Effektiv monteringsdybde, hef, mm 80 Uttrekksverdi Betong C20/25, kN 17,2 Skjærlast Betong C20/25, kN 34,3 Uttrekksverdi Sprukket betong, kN 12,3 Skjærlast sprukket betong, kN 24,5 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Db-nr 2424533 Antall 10 Betegnelse S M12-20/80/5 SAFETY BOLT EAN 6416031778124	Last ned bilde Artikkelark Del via e-post
▼	9650080115	12x123/130	20	M12	123/130	19	10
Installasjonsparametere	Artnr 9650080115 Dimensjon 12x123/130 Bor Ø, mm 20 Diameter, mm M12 Lengde, L, mm 123/130 SW/Bitsspor 19 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 100 Min. montasjedybde, hnom, mm 92 Min. materialtykkelse, hmin, mm 160 Avstandshull Ø, df, mm 21 Tiltrekningsmoment, Tinst, Nm 90/70 Effektiv monteringsdybde, hef, mm 80 Uttrekksverdi Betong C20/25, kN 17,2 Skjærlast Betong C20/25, kN 34,3 Uttrekksverdi Sprukket betong, kN 12,3 Skjærlast sprukket betong, kN 24,5 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Db-nr 2424524 Antall 10 Betegnelse S M12-20/80/15 SAFETY BOLT EAN 6416031778131	Last ned bilde Artikkelark Del via e-post
▼	9650080140	12x148x155	20	M12	148/155	19	10
Installasjonsparametere	Artnr 9650080140 Dimensjon 12x148x155 Bor Ø, mm 20 Diameter, mm M12 Lengde, L, mm 148/155 SW/Bitsspor 19 Maks montasje, tfix, mm 40 Min. boredybde, h1, mm 100 Min. montasjedybde, hnom, mm 92 Min. materialtykkelse, hmin, mm 160 Avstandshull Ø, df, mm 21 Tiltrekningsmoment, Tinst, Nm 90/70 Effektiv monteringsdybde, hef, mm 80 Uttrekksverdi Betong C20/25, kN 17,2 Skjærlast Betong C20/25, kN 34,3 Uttrekksverdi Sprukket betong, kN 12,3 Skjærlast sprukket betong, kN 24,5 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Db-nr 2424530 Antall 10 Betegnelse S M12-20/80/40 SAFETY BOLT EAN 6416031778148	Last ned bilde Artikkelark Del via e-post
▼	9655100105	16x145/150	25	M16	145/150	24	5
Installasjonsparametere	Artnr 9655100105 Dimensjon 16x145/150 Bor Ø, mm 25 Diameter, mm M16 Lengde, L, mm 145/150 SW/Bitsspor 24 Maks montasje, tfix, mm 5 Min. boredybde, h1, mm 125 Min. montasjedybde, hnom, mm 114 Min. materialtykkelse, hmin, mm 200 Avstandshull Ø, df, mm 26 Tiltrekningsmoment, Tinst, Nm 170/115 Effektiv monteringsdybde, hef, mm 100 Uttrekksverdi Betong C20/25, kN 24 Skjærlast Betong C20/25, kN 48 Uttrekksverdi Sprukket betong, kN 17,1 Skjærlast sprukket betong, kN 34,3 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Db-nr 2424534 Antall 5 Betegnelse S M16-25/100/5 SAFETY BOLT EAN 4061245000275	Last ned bilde Artikkelark Del via e-post
▼	9655100115	16x155/160	25	M16	155/160	24	5
Installasjonsparametere	Artnr 9655100115 Dimensjon 16x155/160 Bor Ø, mm 25 Diameter, mm M16 Lengde, L, mm 155/160 SW/Bitsspor 24 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 125 Min. montasjedybde, hnom, mm 114 Min. materialtykkelse, hmin, mm 200 Avstandshull Ø, df, mm 26 Tiltrekningsmoment, Tinst, Nm 170/115 Effektiv monteringsdybde, hef, mm 100 Uttrekksverdi Betong C20/25, kN 24 Skjærlast Betong C20/25, kN 48 Uttrekksverdi Sprukket betong, kN 17,1 Skjærlast sprukket betong, kN 34,3 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Db-nr 2424521 Antall 5 Betegnelse S M16-25/100/15 SAFETY BOLT EAN 6416031778162	Last ned bilde Artikkelark Del via e-post
▼	9655100140	16x180/185	25	M16	180/185	24	5
Installasjonsparametere	Artnr 9655100140 Dimensjon 16x180/185 Bor Ø, mm 25 Diameter, mm M16 Lengde, L, mm 180/185 SW/Bitsspor 24 Maks montasje, tfix, mm 40 Min. boredybde, h1, mm 125 Min. montasjedybde, hnom, mm 114 Min. materialtykkelse, hmin, mm 200 Avstandshull Ø, df, mm 26 Tiltrekningsmoment, Tinst, Nm 170/115 Effektiv monteringsdybde, hef, mm 100 Uttrekksverdi Betong C20/25, kN 24 Skjærlast Betong C20/25, kN 48 Uttrekksverdi Sprukket betong, kN 17,1 Skjærlast sprukket betong, kN 34,3 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Db-nr 2424527 Antall 5 Betegnelse S M16-25/100/40 SAFETY BOLT EAN 6416031778179	Last ned bilde Artikkelark Del via e-post
