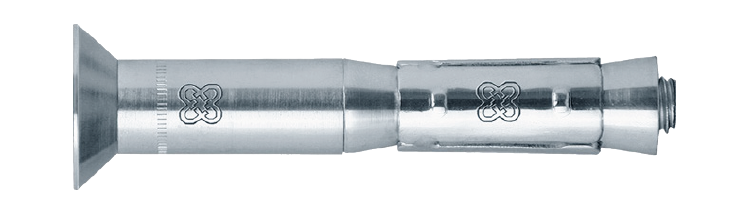

Sikkerhetsanker SK, Liebig

ETA-vurdert, forsenket, dobbeltkonet

Kraftig, momenttilstrammet anker med dobbeltkoning for gjennomstikksmontasje. Egnet for tung belastning takket være optimal friksjonsmotstand. Har en kuppelformet skive for visuell installasjonsinspeksjon. Med senkeskrue.

Sylindrisk, bred ekspansjon av hylsen over hele lengden. FZB for tørr innendørs bruk og midlertidig utendørs bruk.

Materiale: Stål
Overflatebehandling: Elforzinket
Miljø: For innendørs bruk
Korrosivitetsklasse
Brannmotstandsklasse
Eta-Vurdert
Stålprofil Mot Betong

Monteringsanvisning

Bor med spesifisert bor, børst og blås til hullet er helt rent for borestøv. Sett inn sikkerhetsankeret og monter med en momentnøkkel og trekk til med angitt tiltrekkingsmoment.

product.sketchpicture.titletext

Dokument

Produktinformasjon

Sikkerhetsanker SK, Liebig.pdf
Art. nr Dimensjon Bor Ø, mm Diameter, mm Lengde, L, mm SW/Bitsspor Antall
9650045415 6x70 10 M6 70 4 50

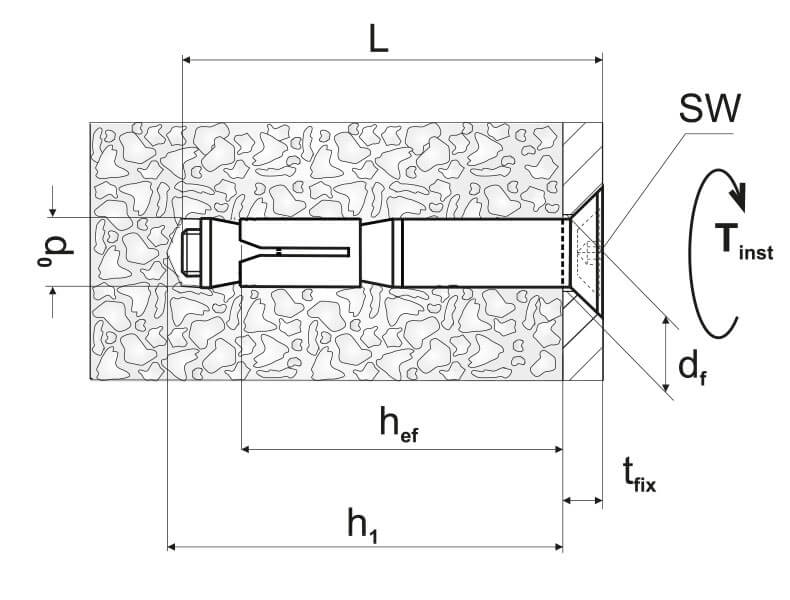

Installasjonsparametere
Artnr
9650045415
Dimensjon
6x70
Bor Ø, mm
10
Diameter, mm
M6
Lengde, L, mm
70
SW/Bitsspor
4
Maks montasje, tfix, mm
15
Min. boredybde, h1, mm
60
Min. montasjedybde, hnom, mm
52
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
12
Tiltrekningsmoment, Tinst, Nm
12
Effektiv monteringsdybde, hef, mm
45
Uttrekksverdi Betong C20/25, kN
3
Skjærlast Betong C20/25, kN
7,2
Uttrekksverdi Sprukket betong, kN
2,4
Skjærlast sprukket betong, kN
5,2
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Db-nr
2424537
Antall
50
Betegnelse
SK M6-10/45/15 SAFETY BOLT
EAN
5397062029328
Bilde av SK M6-10/45/15 SAFETY BOLT
Last ned bilde
Artikkelark
9650045440 6x95 10 M6 95 4 50
Installasjonsparametere
Artnr
9650045440
Dimensjon
6x95
Bor Ø, mm
10
Diameter, mm
M6
Lengde, L, mm
95
SW/Bitsspor
4
Maks montasje, tfix, mm
40
Min. boredybde, h1, mm
60
Min. montasjedybde, hnom, mm
52
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
12
Tiltrekningsmoment, Tinst, Nm
12
Effektiv monteringsdybde, hef, mm
45
Uttrekksverdi Betong C20/25, kN
3
Skjærlast Betong C20/25, kN
7,2
Uttrekksverdi Sprukket betong, kN
2,4
Skjærlast sprukket betong, kN
5,2
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Db-nr
2424545
Antall
50
Betegnelse
SK M6-10/45/40 SAFETY BOLT
EAN
5397062029427
Bilde av SK M6-10/45/40 SAFETY BOLT
Last ned bilde
Artikkelark
9652055415 8x85 12 M8 85 5 25
Installasjonsparametere
Artnr
9652055415
Dimensjon
8x85
Bor Ø, mm
12
Diameter, mm
M8
Lengde, L, mm
85
SW/Bitsspor
5
Maks montasje, tfix, mm
15
Min. boredybde, h1, mm
70
Min. montasjedybde, hnom, mm
63
Min. materialtykkelse, hmin, mm
110
Avstandshull Ø, df, mm
14
Tiltrekningsmoment, Tinst, Nm
20
Effektiv monteringsdybde, hef, mm
55
Uttrekksverdi Betong C20/25, kN
4,8
Skjærlast Betong C20/25, kN
9,8
Uttrekksverdi Sprukket betong, kN
3,6
Skjærlast sprukket betong, kN
7
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Db-nr
2424539
Antall
25
Betegnelse
SK M8-12/55/15 SAFETY BOLT
EAN
5397062029625
Bilde av SK M8-12/55/15 SAFETY BOLT
Last ned bilde
Artikkelark
9652055440 8x110 12 M8 110 5 25
Installasjonsparametere
Artnr
9652055440
Dimensjon
8x110
Bor Ø, mm
12
Diameter, mm
M8
Lengde, L, mm
110
SW/Bitsspor
5
Maks montasje, tfix, mm
40
Min. boredybde, h1, mm
70
Min. montasjedybde, hnom, mm
63
Min. materialtykkelse, hmin, mm
110
Avstandshull Ø, df, mm
14
Tiltrekningsmoment, Tinst, Nm
20
Effektiv monteringsdybde, hef, mm
55
Uttrekksverdi Betong C20/25, kN
4,8
Skjærlast Betong C20/25, kN
9,8
Uttrekksverdi Sprukket betong, kN
3,6
Skjærlast sprukket betong, kN
7
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Db-nr
2424541
Antall
25
Betegnelse
SK M8-12/55/40 SAFETY BOLT
EAN
5397062029724
Bilde av SK M8-12/55/40 SAFETY BOLT
Last ned bilde
Artikkelark
9655070415 10x100 15 M10 100 6 25
Installasjonsparametere
Artnr
9655070415
Dimensjon
10x100
Bor Ø, mm
15
Diameter, mm
M10
Lengde, L, mm
100
SW/Bitsspor
6
Maks montasje, tfix, mm
15
Min. boredybde, h1, mm
85
Min. montasjedybde, hnom, mm
76
Min. materialtykkelse, hmin, mm
140
Avstandshull Ø, df, mm
17
Tiltrekningsmoment, Tinst, Nm
60
Effektiv monteringsdybde, hef, mm
70
Uttrekksverdi Betong C20/25, kN
9,5
Skjærlast Betong C20/25, kN
22,3
Uttrekksverdi Sprukket betong, kN
7,6
Skjærlast sprukket betong, kN
20,1
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Db-nr
2424540
Antall
25
Betegnelse
SK M10-15/70/15 SAFETY BOLT
EAN
5397062029922
Bilde av SK M10-15/70/15 SAFETY BOLT
Last ned bilde
Artikkelark
9655070440 10x120 15 M10 120 6 25
Installasjonsparametere
Artnr
9655070440
Dimensjon
10x120
Bor Ø, mm
15
Diameter, mm
M10
Lengde, L, mm
120
SW/Bitsspor
6
Maks montasje, tfix, mm
40
Min. boredybde, h1, mm
85
Min. montasjedybde, hnom, mm
76
Min. materialtykkelse, hmin, mm
140
Avstandshull Ø, df, mm
17
Tiltrekningsmoment, Tinst, Nm
60
Effektiv monteringsdybde, hef, mm
70
Uttrekksverdi Betong C20/25, kN
9,5
Skjærlast Betong C20/25, kN
22,3
Uttrekksverdi Sprukket betong, kN
7,6
Skjærlast sprukket betong, kN
20,1
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Db-nr
2424542
Antall
25
Betegnelse
SK M10-15/70/40 SAFETY BOLT
EAN
5397062030027
Bilde av SK M10-15/70/40 SAFETY BOLT
Last ned bilde
Artikkelark
9650080415 12x110 20 M12 110 8 10
Installasjonsparametere
Artnr
9650080415
Dimensjon
12x110
Bor Ø, mm
20
Diameter, mm
M12
Lengde, L, mm
110
SW/Bitsspor
8
Maks montasje, tfix, mm
15
Min. boredybde, h1, mm
100
Min. montasjedybde, hnom, mm
92
Min. materialtykkelse, hmin, mm
160
Avstandshull Ø, df, mm
21
Tiltrekningsmoment, Tinst, Nm
90
Effektiv monteringsdybde, hef, mm
80
Uttrekksverdi Betong C20/25, kN
17,2
Skjærlast Betong C20/25, kN
34,3
Uttrekksverdi Sprukket betong, kN
12,3
Skjærlast sprukket betong, kN
24,5
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Db-nr
2424536
Antall
10
Betegnelse
SK M12-20/80/15 SAFETY BOLT
EAN
5397062030126
Bilde av SK M12-20/80/15 SAFETY BOLT
Last ned bilde
Artikkelark
9650080440 12x135 20 M12 135 8 10
Installasjonsparametere
Artnr
9650080440
Dimensjon
12x135
Bor Ø, mm
20
Diameter, mm
M12
Lengde, L, mm
135
SW/Bitsspor
8
Maks montasje, tfix, mm
40
Min. boredybde, h1, mm
100
Min. montasjedybde, hnom, mm
92
Min. materialtykkelse, hmin, mm
160
Avstandshull Ø, df, mm
21
Tiltrekningsmoment, Tinst, Nm
90
Effektiv monteringsdybde, hef, mm
80
Uttrekksverdi Betong C20/25, kN
17,2
Skjærlast Betong C20/25, kN
34,3
Uttrekksverdi Sprukket betong, kN
12,3
Skjærlast sprukket betong, kN
24,5
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Db-nr
2424543
Antall
10
Betegnelse
SK M12-20/80/40 SAFETY BOLT
EAN
5397062030225
Bilde av SK M12-20/80/40 SAFETY BOLT
Last ned bilde
Artikkelark
9655100415 16x135 25 M16 135 10 5
Installasjonsparametere
Artnr
9655100415
Dimensjon
16x135
Bor Ø, mm
25
Diameter, mm
M16
Lengde, L, mm
135
SW/Bitsspor
10
Maks montasje, tfix, mm
15
Min. boredybde, h1, mm
125
Min. montasjedybde, hnom, mm
114
Min. materialtykkelse, hmin, mm
200
Avstandshull Ø, df, mm
26
Tiltrekningsmoment, Tinst, Nm
190
Effektiv monteringsdybde, hef, mm
100
Uttrekksverdi Betong C20/25, kN
24
Skjærlast Betong C20/25, kN
48
Uttrekksverdi Sprukket betong, kN
17,1
Skjærlast sprukket betong, kN
34,3
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Db-nr
2424538
Antall
5
Betegnelse
SK M16-25/100/15 SAFETY BOLT
EAN
5397062030324
Bilde av SK M16-25/100/15 SAFETY BOLT
Last ned bilde
Artikkelark
9655100440 16x160 25 M16 160 10 5
Installasjonsparametere
Artnr
9655100440
Dimensjon
16x160
Bor Ø, mm
25
Diameter, mm
M16
Lengde, L, mm
160
SW/Bitsspor
10
Maks montasje, tfix, mm
40
Min. boredybde, h1, mm
125
Min. montasjedybde, hnom, mm
114
Min. materialtykkelse, hmin, mm
200
Avstandshull Ø, df, mm
26
Tiltrekningsmoment, Tinst, Nm
190
Effektiv monteringsdybde, hef, mm
100
Uttrekksverdi Betong C20/25, kN
24
Skjærlast Betong C20/25, kN
48
Uttrekksverdi Sprukket betong, kN
17,1
Skjærlast sprukket betong, kN
34,3
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Db-nr
2424544
Antall
5
Betegnelse
SK M16-25/100/40 SAFETY BOLT
EAN
4061245000206
Bilde av SK M16-25/100/40 SAFETY BOLT
Last ned bilde
Artikkelark
