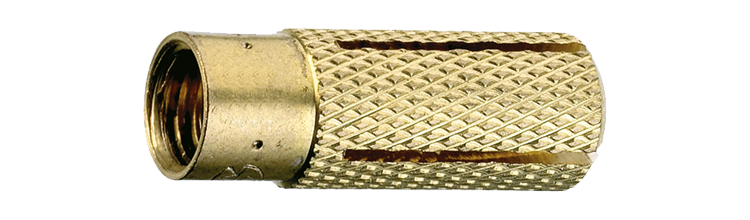

Slaganker MSA

Messing

For innfestning i usprukket betong, hulldekke, natursten og massivt tegl.

Innvendig gjenget slaganker i messing for forhåndsinstallasjon. Slagankeret er ruglete for å hindre rotasjon under montering. Innvendig gjenge for metriske skruer og gjengestenger, ekspanderer i forbindelse ved innskruing av skruen.Slagankeret er egnet for innen- og utendørs bruk.

Materiale: Messing
Miljø: For utendørs bruk
Korrosivitetsklasse
Materiale, Betong
Materiale, Naturstein
Materiale, Tegl
entityproperties.propertynames.ep_prod_icons.p-00130

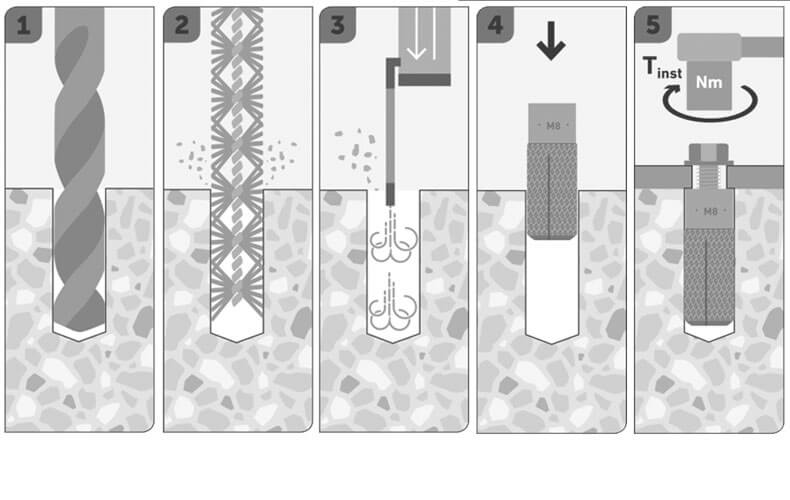

Monteringsanvisning

Bor - Børste - Blås - Monter med monteringsverktøy

Monteringsanvisning product.sketchpicture.titletext

Bruksområde

Exempel på användningsområden är upphängningssystem, pipelines, luftkanaler, sprinklersystem, kabelstegar, maskiner, konsoler eller takstolar

Dokument

Produktinformasjon

Slaganker MSA.pdf

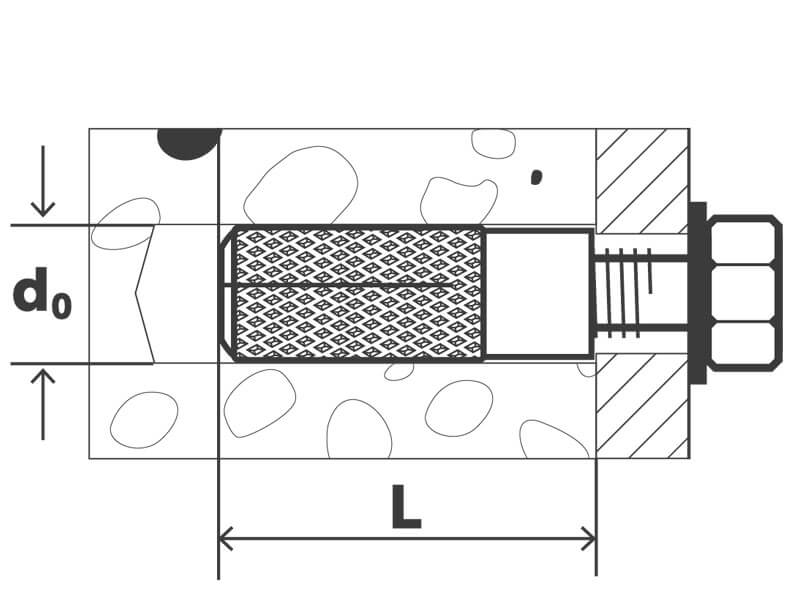

Art. nr Dimensjon Bor Ø, mm Lengde, L, mm Gjenge Skruelengde + tfix, mm Antall
10072204 M4x16 5 16 M4 16 200
Installasjonsparametere
Artnr
10072204
Dimensjon
M4x16
Bor Ø, mm
5
Lengde, L, mm
16
Gjenge
M4
Skruelengde + tfix, mm
16
Min. montasjedybde, hnom, mm
16
Uttrekksverdi usprukket Betong C20/25, kN
0,6
Skjærlast usprukket betong C20/25, kN
0,6
Material
Messing
Korrosjonsklasse
C4
Antall
200
Betegnelse
Slaganker Messing MSA 4
EAN
7319610047118
Bilde av Slaganker Messing MSA  4
Last ned bilde
Artikkelark
10072205 M5x20 6 20 M5 20 200
Installasjonsparametere
Artnr
10072205
Dimensjon
M5x20
Bor Ø, mm
6
Lengde, L, mm
20
Gjenge
M5
Skruelengde + tfix, mm
20
Min. montasjedybde, hnom, mm
20
Uttrekksverdi usprukket Betong C20/25, kN
0,7
Skjærlast usprukket betong C20/25, kN
0,7
Material
Messing
Korrosjonsklasse
C4
Antall
200
Betegnelse
Slaganker Messing MSA 5
EAN
7319610047125
Bilde av Slaganker Messing MSA 5
Last ned bilde
Artikkelark
10072206 M6x24 8 24 M6 24 100
Installasjonsparametere
Artnr
10072206
Dimensjon
M6x24
Bor Ø, mm
8
Lengde, L, mm
24
Gjenge
M6
Skruelengde + tfix, mm
24
Min. montasjedybde, hnom, mm
24
Uttrekksverdi usprukket Betong C20/25, kN
1
Skjærlast usprukket betong C20/25, kN
1
Material
Messing
Korrosjonsklasse
C4
Antall
100
Betegnelse
Slaganker Messing MSA 6
EAN
7319610047132
Bilde av Slaganker Messing MSA 6
Last ned bilde
Artikkelark
10072208 M8x30 10 30 M8 30 100
Installasjonsparametere
Artnr
10072208
Dimensjon
M8x30
Bor Ø, mm
10
Lengde, L, mm
30
Gjenge
M8
Skruelengde + tfix, mm
30
Min. montasjedybde, hnom, mm
30
Uttrekksverdi usprukket Betong C20/25, kN
1,5
Skjærlast usprukket betong C20/25, kN
1,5
Material
Messing
Korrosjonsklasse
C4
Antall
100
Betegnelse
Slaganker Messing MSA 8
EAN
7319610047149
Bilde av Slaganker Messing MSA 8
Last ned bilde
Artikkelark
10072210 M10x34 12 34 M10 34 50
Installasjonsparametere
Artnr
10072210
Dimensjon
M10x34
Bor Ø, mm
12
Lengde, L, mm
34
Gjenge
M10
Skruelengde + tfix, mm
34
Min. montasjedybde, hnom, mm
34
Uttrekksverdi usprukket Betong C20/25, kN
2,1
Skjærlast usprukket betong C20/25, kN
2,1
Material
Messing
Korrosjonsklasse
C4
Antall
50
Betegnelse
Slaganker Messing MSA 10
EAN
7319610047156
Bilde av Slaganker Messing MSA 10
Last ned bilde
Artikkelark
10072212 M12x40 16 40 M12 40 25
Installasjonsparametere
Artnr
10072212
Dimensjon
M12x40
Bor Ø, mm
16
Lengde, L, mm
40
Gjenge
M12
Skruelengde + tfix, mm
40
Min. montasjedybde, hnom, mm
40
Uttrekksverdi usprukket Betong C20/25, kN
3,2
Skjærlast usprukket betong C20/25, kN
3,2
Material
Messing
Korrosjonsklasse
C4
Antall
25
Betegnelse
Slaganker Messing MSA 12
EAN
7319610047163
Bilde av Slaganker Messing MSA 12
Last ned bilde
Artikkelark
10072216 M16x44 20 44 M16 44 10
Installasjonsparametere
Artnr
10072216
Dimensjon
M16x44
Bor Ø, mm
20
Lengde, L, mm
44
Gjenge
M16
Skruelengde + tfix, mm
44
Min. montasjedybde, hnom, mm
44
Uttrekksverdi usprukket Betong C20/25, kN
4,1
Skjærlast usprukket betong C20/25, kN
4,1
Material
Messing
Korrosjonsklasse
C4
Antall
10
Betegnelse
Slaganker Messing MSA 16
EAN
7319610047170
Bilde av Slaganker Messing MSA 16
Last ned bilde
Artikkelark
