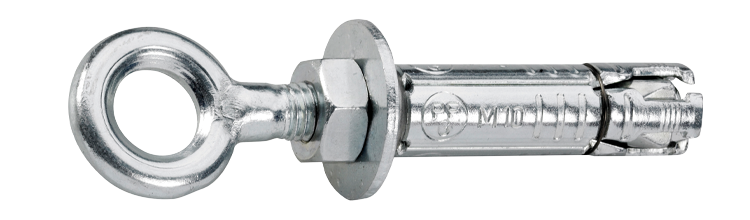

Sköldankare PFG EBF

Ögla

4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet som finns i många gamla konstruktioner.

Momentåtdraget sköldankare för förmontering och distansmontering beroende på typ. 4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet, som finns i många gamla konstruktioner. Bra tolerans för variationer i borrhålsdiameter.

Material: Stål

Ytbehandling: Blankförzinkad

Miljö: För användning inomhus

Monteringsanvisning

Borra med angiven borr, borsta och blås tills hålet är helt rent från borrdamm. Slå i sköldankaret med en hammare och motera genom rotera öglan.

Dokument

Produktblad

Sköldankare PFG EBF.pdf

	product.associatedproducts.sku	Diameter, mm	BorrØ, mm	Min. borrdjup, h1, mm	Min. montagedjup, hnom, mm	Min. materialtjocklek, hmin, mm	Antal
▼	9658077430	M6	10	45	40	100	25

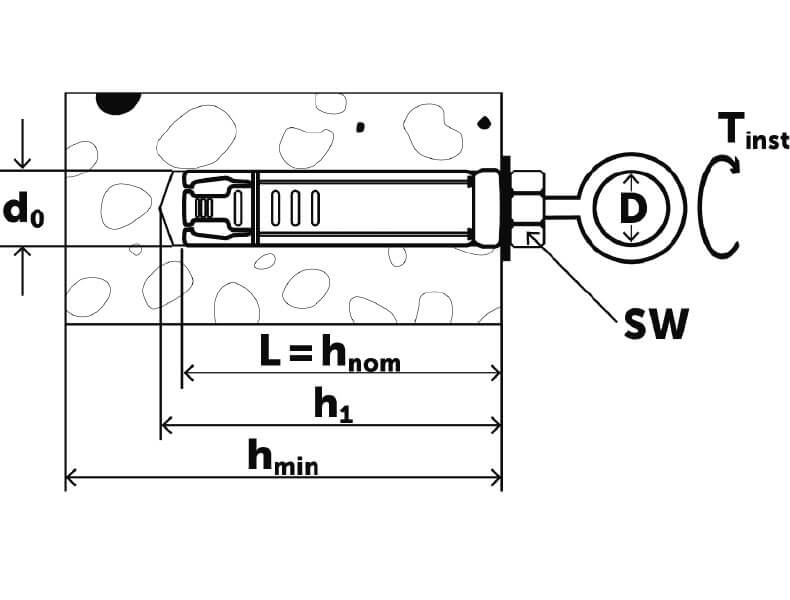

Installationsparametrar	product.specifications.sku 9658077430 Diameter, mm M6 BorrØ, mm 10 Min. borrdjup, h1, mm 45 Min. montagedjup, hnom, mm 40 Min. materialtjocklek, hmin, mm 100 Inre hål i öglaØ, dk, mm 10 Åtdragningsmoment, Tinst, Nm 10 Draglast, kN 2 SW 10 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Antal 25 product.specifications.modelname Sköldankare PFG EBF M6 Ögla product.specifications.gtin 7319610067277	Ladda ner bild Artikelblad Dela via e-post
▼	9658077431	M8	14	55	50	100	25
Installationsparametrar	product.specifications.sku 9658077431 Diameter, mm M8 BorrØ, mm 14 Min. borrdjup, h1, mm 55 Min. montagedjup, hnom, mm 50 Min. materialtjocklek, hmin, mm 100 Inre hål i öglaØ, dk, mm 11,8 Åtdragningsmoment, Tinst, Nm 25 Draglast, kN 3,6 SW 13 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Antal 25 product.specifications.modelname Sköldankare PFG EBF M8 Ögla product.specifications.gtin 7319610067284	Ladda ner bild Artikelblad Dela via e-post
▼	9658077432	M10	16	65	60	120	10
Installationsparametrar	product.specifications.sku 9658077432 Diameter, mm M10 BorrØ, mm 16 Min. borrdjup, h1, mm 65 Min. montagedjup, hnom, mm 60 Min. materialtjocklek, hmin, mm 120 Inre hål i öglaØ, dk, mm 14,5 Åtdragningsmoment, Tinst, Nm 50 Draglast, kN 4,8 SW 17 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Antal 10 product.specifications.modelname Sköldankare PFG EBF M10 Ögla product.specifications.gtin 7319610067291	Ladda ner bild Artikelblad Dela via e-post
▼	9658077433	M12	20	85	80	160	5
Installationsparametrar	product.specifications.sku 9658077433 Diameter, mm M12 BorrØ, mm 20 Min. borrdjup, h1, mm 85 Min. montagedjup, hnom, mm 80 Min. materialtjocklek, hmin, mm 160 Inre hål i öglaØ, dk, mm 17 Åtdragningsmoment, Tinst, Nm 85 Draglast, kN 6,3 SW 19 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Antal 5 product.specifications.modelname Sköldankare PFG EBF M12 Ögla product.specifications.gtin 7319610067307	Ladda ner bild Artikelblad Dela via e-post
▼	9658077434	M16	25	105	100	170	5
Installationsparametrar	product.specifications.sku 9658077434 Diameter, mm M16 BorrØ, mm 25 Min. borrdjup, h1, mm 105 Min. montagedjup, hnom, mm 100 Min. materialtjocklek, hmin, mm 170 Inre hål i öglaØ, dk, mm 23 Åtdragningsmoment, Tinst, Nm 120 Draglast, kN 9,9 SW 24 Material Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Antal 5 product.specifications.modelname Sköldankare PFG EBF M16 Ögla product.specifications.gtin 7319610067314	Ladda ner bild Artikelblad Dela via e-post
