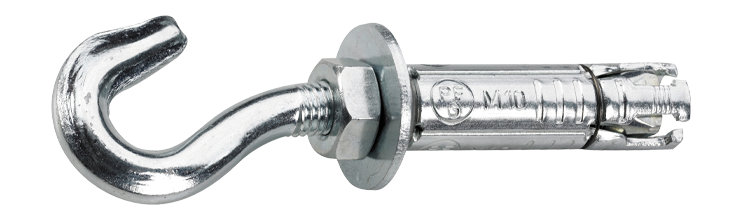

Skjoldanker PFG HBF

Krok

4-veis ekstra bred ekspansjon gir god ytelse selv i basismaterialer med lavere kvalitet som finnes i mange gamle konstruksjoner.

Momenttilstrammet skjoldanker for forhåndsmontering og avstandsmontering avhengig av type. 4-veis ekstra bred ekspansjon gir god ytelse selv i basismaterialer med lavere kvalitet, som finnes i mange gamle konstruksjoner. God toleranse for variasjoner i borehullsdiameter.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Monteringsanvisning

Bor med angitt bor, børst og blås til hullet er helt rent for borestøv. Slå inn skjoldankeret med en hammer og monter ved å rotere kroken

Dokument

Produktinformasjon

Skjoldanker PFG HBF.pdf

	Art. nr	Diameter, mm	Bor Ø, mm	SW/Bitsspor	Min. boredybde, h1, mm	Min. montasjedybde, hnom, mm	Antall
▼	9658077330	M6	10	10	45	40	25

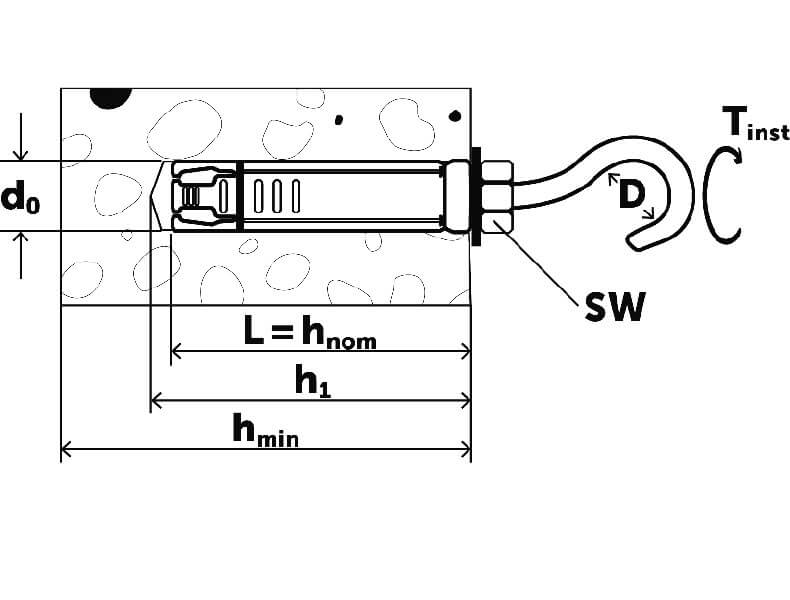

Installasjonsparametere	Artnr 9658077330 Diameter, mm M6 Bor Ø, mm 10 SW/Bitsspor 10 Min. boredybde, h1, mm 45 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 100 Tiltrekningsmoment, Tinst, Nm 8 Uttrekksverdi, kN 2 Indre Ø, mm 8 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 25 Betegnelse Skjoldanker PFG HBF M6 Krok EAN 7319610067222	Last ned bilde Artikkelark Del via e-post
▼	9658077331	M8	14	13	55	50	25
Installasjonsparametere	Artnr 9658077331 Diameter, mm M8 Bor Ø, mm 14 SW/Bitsspor 13 Min. boredybde, h1, mm 55 Min. montasjedybde, hnom, mm 50 Min. materialtykkelse, hmin, mm 100 Tiltrekningsmoment, Tinst, Nm 10 Uttrekksverdi, kN 3,6 Indre Ø, mm 10 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 25 Betegnelse Skjoldanker PFG HBF M8 Krok EAN 7319610067239	Last ned bilde Artikkelark Del via e-post
▼	9658077332	M10	16	17	65	60	10
Installasjonsparametere	Artnr 9658077332 Diameter, mm M10 Bor Ø, mm 16 SW/Bitsspor 17 Min. boredybde, h1, mm 65 Min. montasjedybde, hnom, mm 60 Min. materialtykkelse, hmin, mm 120 Tiltrekningsmoment, Tinst, Nm 12,5 Uttrekksverdi, kN 4,8 Indre Ø, mm 12,5 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 10 Betegnelse Skjoldanker PFG HBF M10 Krok EAN 7319610067246	Last ned bilde Artikkelark Del via e-post
▼	9658077333	M12	20	19	85	80	5
Installasjonsparametere	Artnr 9658077333 Diameter, mm M12 Bor Ø, mm 20 SW/Bitsspor 19 Min. boredybde, h1, mm 85 Min. montasjedybde, hnom, mm 80 Min. materialtykkelse, hmin, mm 160 Tiltrekningsmoment, Tinst, Nm 16 Uttrekksverdi, kN 6,3 Indre Ø, mm 16 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 5 Betegnelse Skjoldanker PFG HBF M12 Krok EAN 7319610067253	Last ned bilde Artikkelark Del via e-post
▼	9658077334	M16	25	24	105	100	5
Installasjonsparametere	Artnr 9658077334 Diameter, mm M16 Bor Ø, mm 25 SW/Bitsspor 24 Min. boredybde, h1, mm 105 Min. montasjedybde, hnom, mm 100 Min. materialtykkelse, hmin, mm 170 Tiltrekningsmoment, Tinst, Nm 19 Uttrekksverdi, kN 9,9 Indre Ø, mm 19 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 5 Betegnelse Skjoldanker PFG HBF M16 Krok EAN 7319610067260	Last ned bilde Artikkelark Del via e-post
