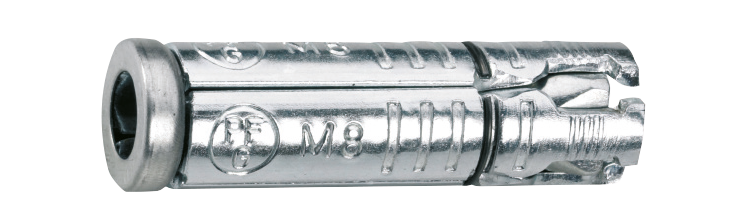

Skjoldanker PFG ES Hylse

ETA-vurdert, med innvendig gjenge

4-veis ekstra bred ekspansjon gir god ytelse selv i basismaterialer med lavere kvalitet som finnes i mange gamle konstruksjoner.

ETA-vurdert skjoldanker med innvendig gjenge for formontering og avstandsmontering avhengig av type. 4-veis ekstra bred ekspansjon gir god ytelse selv i basismaterialer med lavere kvalitet, som finnes i mange gamle konstruksjoner. God toleranse for variasjoner i borehullsdiameter.

Materiale: Stål
Overflatebehandling: Elforzinket
Miljø: For innendørs bruk
Korrosivitetsklasse
Brannmotstandsklasse

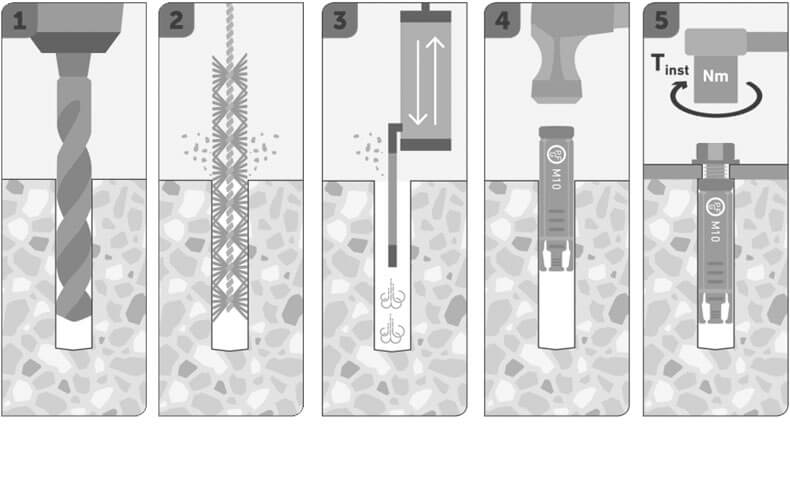

Monteringsanvisning

Bor med angitt bor, børst og blås til hullet er helt rent for borestøv. Slå inn skjoldankeret med en hammer og monter med en momentnøkkel

Monteringsanvisning product.sketchpicture.titletext

Dokument

Produktinformasjon

Skjoldanker PFG ES Hylse.pdf
Art. nr Dimensjon Diameter, mm Bor Ø, mm Lengde, L, mm Min. boredybde, h1, mm Antall
9658077501 M6x40 M6 10 40 45 50

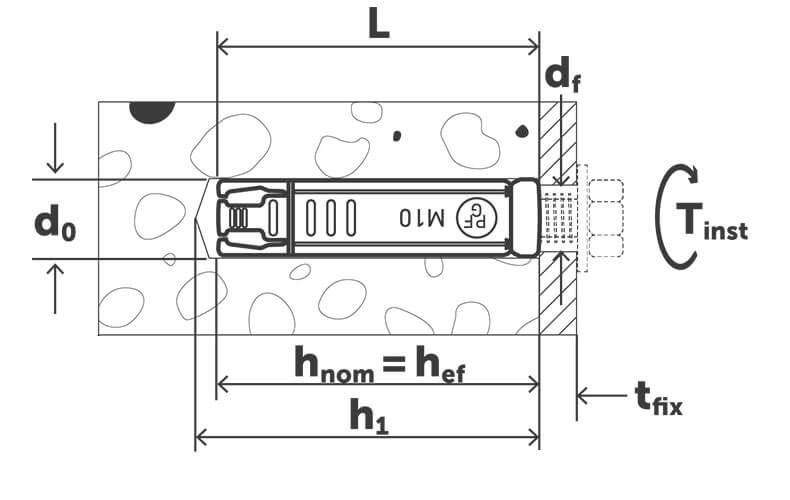

Installasjonsparametere
Artnr
9658077501
Dimensjon
M6x40
Diameter, mm
M6
Bor Ø, mm
10
Lengde, L, mm
40
Min. boredybde, h1, mm
45
Min. montasjedybde, hnom, mm
40
Avstandshull Ø, df, mm
7
Tiltrekningsmoment, Tinst, Nm
10
Uttrekksverdi, kN
2,4
Skjærlast, kN
4,6
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
Antall
50
Betegnelse
Skjoldanker PFG ES M6
EAN
7319610067321
Bilde av Skjoldanker PFG ES  M6
Last ned bilde
Artikkelark
9658077503 M10x60 M10 16 60 65 25
Installasjonsparametere
Artnr
9658077503
Dimensjon
M10x60
Diameter, mm
M10
Bor Ø, mm
16
Lengde, L, mm
60
Min. boredybde, h1, mm
65
Min. montasjedybde, hnom, mm
60
Avstandshull Ø, df, mm
11
Tiltrekningsmoment, Tinst, Nm
50
Uttrekksverdi, kN
5,7
Skjærlast, kN
13,3
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
Antall
25
Betegnelse
Skjoldanker PFG ES M10
EAN
7319610067345
Bilde av Skjoldanker PFG ES M10
Last ned bilde
Artikkelark
9658077504 M12x80 M12 20 80 85 10
Installasjonsparametere
Artnr
9658077504
Dimensjon
M12x80
Diameter, mm
M12
Bor Ø, mm
20
Lengde, L, mm
80
Min. boredybde, h1, mm
85
Min. montasjedybde, hnom, mm
80
Avstandshull Ø, df, mm
13
Tiltrekningsmoment, Tinst, Nm
85
Uttrekksverdi, kN
7,6
Skjærlast, kN
19,3
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
Antall
10
Betegnelse
Skjoldanker PFG ES M12
EAN
7319610067352
Bilde av Skjoldanker PFG ES M12
Last ned bilde
Artikkelark
9658077505 M16x100 M16 25 100 105 5
Installasjonsparametere
Artnr
9658077505
Dimensjon
M16x100
Diameter, mm
M16
Bor Ø, mm
25
Lengde, L, mm
100
Min. boredybde, h1, mm
105
Min. montasjedybde, hnom, mm
100
Avstandshull Ø, df, mm
18
Tiltrekningsmoment, Tinst, Nm
120
Uttrekksverdi, kN
11,9
Skjærlast, kN
35,9
Material
Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C1
Antall
5
Betegnelse
Skjoldanker PFG ES M16
EAN
7319610067369
Bilde av Skjoldanker PFG ES M16
Last ned bilde
Artikkelark
