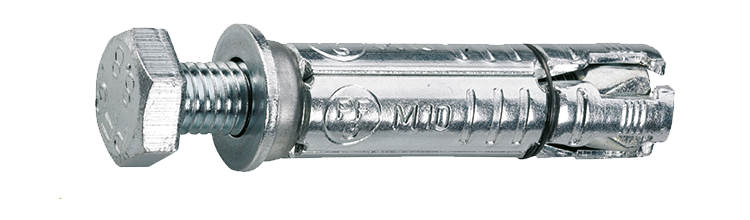

Sköldankare PFG LB

ETA-bedömd, för förmontering och distansmontering

4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet som finns i många gamla konstruktioner.

ETA-bedömd sköldankare för förmontering och distansmontering beroende på typ. 4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet, som finns i många gamla konstruktioner. Bra tolerans för variationer i borrhålsdiameter.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Korrosivitetsklass
entityproperties.propertynames.ep_prod_icons.p-0029

Monteringsanvisning

Borra med angiven borr, borsta och blås tills hålet är helt rent från borrdamm. Slå i sköldankaret med en hammare och montera med momentnyckel.

Monteringsanvisning product.sketchpicture.titletext

Dokument

Produktblad

Sköldankare PFG LB.pdf
product.associatedproducts.sku Diameter, mm BorrØ, mm Längd, L, mm SW Max. montage, tfix, mm Antal
9658077025 M6 10 60 10 15 50

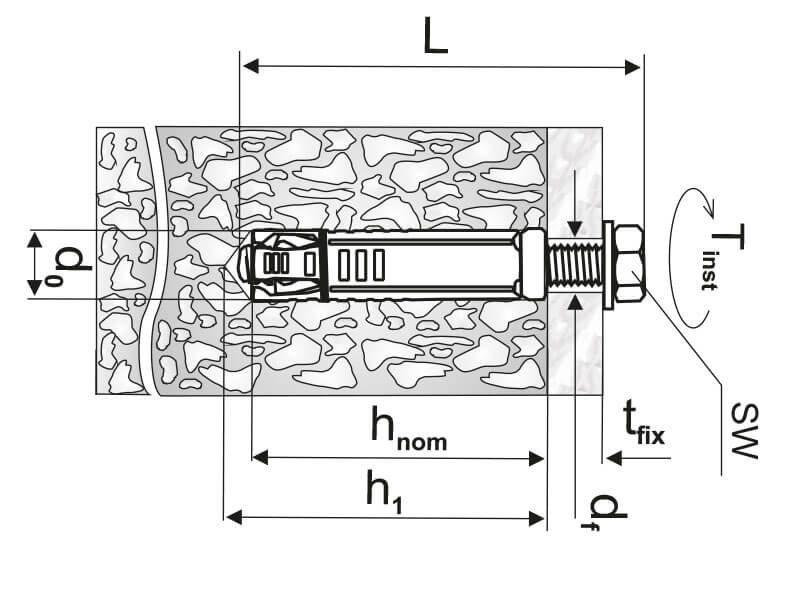

Installationsparametrar
product.specifications.sku
9658077025
Diameter, mm
M6
BorrØ, mm
10
Längd, L, mm
60
SW
10
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
40
Frigående hålØ, df, mm
7
Åtdragningsmoment, Tinst, Nm
10
Draglast, kN
2,4
Tvärlast, kN
4,6
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
50
product.specifications.modelname
Sköldankare PFG LB M6-15
product.specifications.gtin
7319610067093
Bild på Sköldankare PFG LB  M6-15
Ladda ner bild
Artikelblad
9658077026 M6 10 80 10 35 50
Installationsparametrar
product.specifications.sku
9658077026
Diameter, mm
M6
BorrØ, mm
10
Längd, L, mm
80
SW
10
Max. montage, tfix, mm
35
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
40
Frigående hålØ, df, mm
7
Åtdragningsmoment, Tinst, Nm
10
Draglast, kN
2,4
Tvärlast, kN
4,6
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
50
product.specifications.modelname
Sköldankare PFG LB M6-35
product.specifications.gtin
7319610067109
Bild på Sköldankare PFG LB  M6-35
Ladda ner bild
Artikelblad
9658077028 M8 14 83 13 25 50
Installationsparametrar
product.specifications.sku
9658077028
Diameter, mm
M8
BorrØ, mm
14
Längd, L, mm
83
SW
13
Max. montage, tfix, mm
25
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
50
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
25
Draglast, kN
4,3
Tvärlast, kN
8,4
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
50
product.specifications.modelname
Sköldankare PFG LB M8-25
product.specifications.gtin
7319610067116
Bild på Sköldankare PFG LB  M8-25
Ladda ner bild
Artikelblad
9658077029 M8 14 93 13 35 50
Installationsparametrar
product.specifications.sku
9658077029
Diameter, mm
M8
BorrØ, mm
14
Längd, L, mm
93
SW
13
Max. montage, tfix, mm
35
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
50
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
25
Draglast, kN
4,3
Tvärlast, kN
8,4
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
50
product.specifications.modelname
Sköldankare PFG LB M8-35
product.specifications.gtin
7319610067123
Bild på Sköldankare PFG LB  M8-35
Ladda ner bild
Artikelblad
9658077030 M8 14 103 13 45 50
Installationsparametrar
product.specifications.sku
9658077030
Diameter, mm
M8
BorrØ, mm
14
Längd, L, mm
103
SW
13
Max. montage, tfix, mm
45
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
50
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
25
Draglast, kN
4,3
Tvärlast, kN
8,4
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
50
product.specifications.modelname
Sköldankare PFG LB M8-45
product.specifications.gtin
7319610067130
Bild på Sköldankare PFG LB  M8-45
Ladda ner bild
Artikelblad
9658077032 M10 16 86 17 15 25
Installationsparametrar
product.specifications.sku
9658077032
Diameter, mm
M10
BorrØ, mm
16
Längd, L, mm
86
SW
17
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Frigående hålØ, df, mm
11
Åtdragningsmoment, Tinst, Nm
50
Draglast, kN
5,7
Tvärlast, kN
13,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
25
product.specifications.modelname
Sköldankare PFG LB M10-15
product.specifications.gtin
7319610067147
Bild på Sköldankare PFG LB  M10-15
Ladda ner bild
Artikelblad
9658077033 M10 16 106 17 35 25
Installationsparametrar
product.specifications.sku
9658077033
Diameter, mm
M10
BorrØ, mm
16
Längd, L, mm
106
SW
17
Max. montage, tfix, mm
35
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Frigående hålØ, df, mm
11
Åtdragningsmoment, Tinst, Nm
50
Draglast, kN
5,7
Tvärlast, kN
13,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
25
product.specifications.modelname
Sköldankare PFG LB M10-35
product.specifications.gtin
7319610067154
Bild på Sköldankare PFG LB  M10-35
Ladda ner bild
Artikelblad
9658077034 M10 16 126 17 55 25
Installationsparametrar
product.specifications.sku
9658077034
Diameter, mm
M10
BorrØ, mm
16
Längd, L, mm
126
SW
17
Max. montage, tfix, mm
55
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Frigående hålØ, df, mm
11
Åtdragningsmoment, Tinst, Nm
50
Draglast, kN
5,7
Tvärlast, kN
13,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
25
product.specifications.modelname
Sköldankare PFG LB M10-55
product.specifications.gtin
7319610067161
Bild på Sköldankare PFG LB  M10-55
Ladda ner bild
Artikelblad
9658077035 M10 16 156 17 85 25
Installationsparametrar
product.specifications.sku
9658077035
Diameter, mm
M10
BorrØ, mm
16
Längd, L, mm
156
SW
17
Max. montage, tfix, mm
85
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Frigående hålØ, df, mm
11
Åtdragningsmoment, Tinst, Nm
50
Draglast, kN
5,7
Tvärlast, kN
13,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
25
product.specifications.modelname
Sköldankare PFG LB M10-85
product.specifications.gtin
7319610067178
Bild på Sköldankare PFG LB  M10-85
Ladda ner bild
Artikelblad
9658077037 M12 20 115 19 20 25
Installationsparametrar
product.specifications.sku
9658077037
Diameter, mm
M12
BorrØ, mm
20
Längd, L, mm
115
SW
19
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
80
Frigående hålØ, df, mm
13
Åtdragningsmoment, Tinst, Nm
85
Draglast, kN
7,6
Tvärlast, kN
19,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
25
product.specifications.modelname
Sköldankare PFG LB M12-20
product.specifications.gtin
7319610067185
Bild på Sköldankare PFG LB  M12-20
Ladda ner bild
Artikelblad
9658077038 M12 20 145 19 50 25
Installationsparametrar
product.specifications.sku
9658077038
Diameter, mm
M12
BorrØ, mm
20
Längd, L, mm
145
SW
19
Max. montage, tfix, mm
50
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
80
Frigående hålØ, df, mm
13
Åtdragningsmoment, Tinst, Nm
85
Draglast, kN
7,6
Tvärlast, kN
19,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
25
product.specifications.modelname
Sköldankare PFG LB M12-50
product.specifications.gtin
7319610067192
Bild på Sköldankare PFG LB  M12-50
Ladda ner bild
Artikelblad
9658077039 M12 20 165 19 70 10
Installationsparametrar
product.specifications.sku
9658077039
Diameter, mm
M12
BorrØ, mm
20
Längd, L, mm
165
SW
19
Max. montage, tfix, mm
70
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
80
Frigående hålØ, df, mm
13
Åtdragningsmoment, Tinst, Nm
85
Draglast, kN
7,6
Tvärlast, kN
19,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
10
product.specifications.modelname
Sköldankare PFG LB M12-70
product.specifications.gtin
7319610067208
Bild på Sköldankare PFG LB  M12-70
Ladda ner bild
Artikelblad
9658077041 M16 25 148 24 30 10
Installationsparametrar
product.specifications.sku
9658077041
Diameter, mm
M16
BorrØ, mm
25
Längd, L, mm
148
SW
24
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
105
Min. montagedjup, hnom, mm
100
Frigående hålØ, df, mm
18
Åtdragningsmoment, Tinst, Nm
120
Draglast, kN
11,9
Tvärlast, kN
35,9
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
10
product.specifications.modelname
Sköldankare PFG LB M16-30
product.specifications.gtin
7319610067215
Bild på Sköldankare PFG LB  M16-30
Ladda ner bild
Artikelblad
