Sköldankare PFG SB

ETA-bedömd, för förmontering och distansmontering

4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet som finns i många gamla konstruktioner.

ETA-bedömd sköldankare för förmontering och distansmontering beroende på typ. 4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet, som finns i många gamla konstruktioner. Bra tolerans för variationer i borrhålsdiameter.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Korrosivitetsklass
entityproperties.propertynames.ep_prod_icons.p-0029

Monteringsanvisning

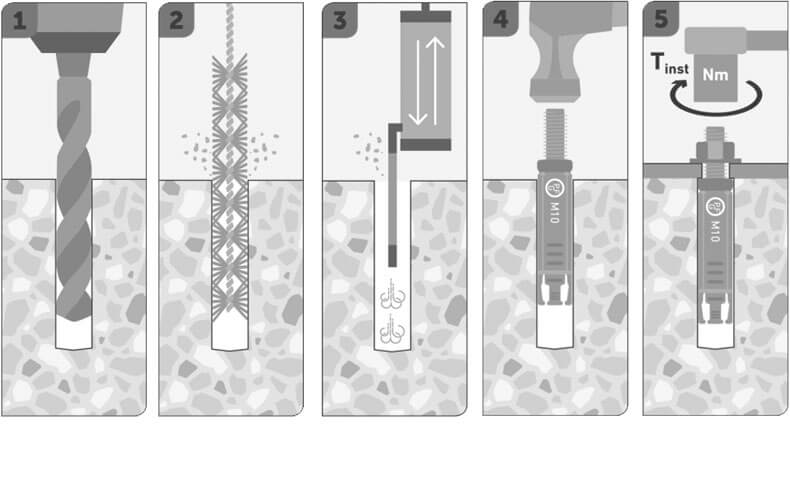

Borra med angiven borr, borsta och blås tills hålet är helt rent från borrdamm. Slå i sköldankaret med en hammare och montera med momentnyckel.

Monteringsanvisning product.sketchpicture.titletext

Dokument

Produktblad

Sköldankare PFG SB.pdf
product.associatedproducts.sku Dimension Diameter, mm BorrØ, mm SW Längd, L, mm Antal
9658077001 M6x62 M6 10 10 62 50

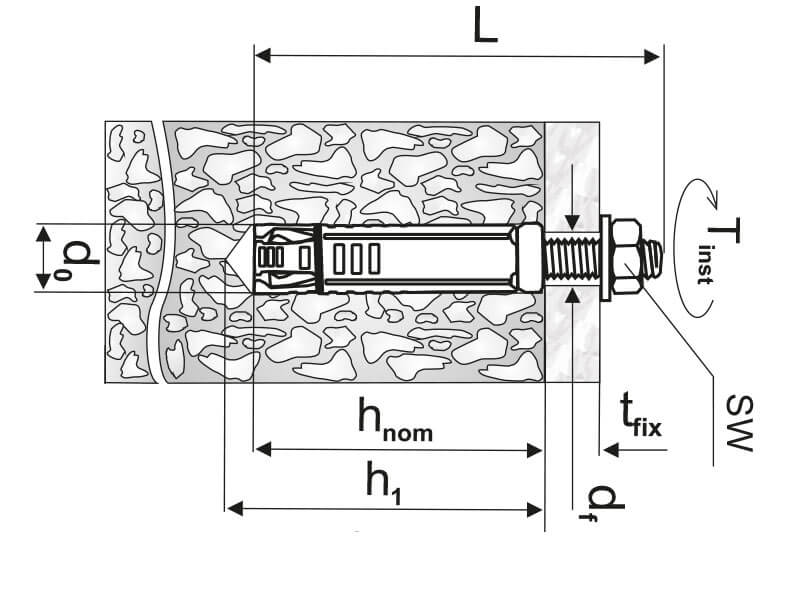

Installationsparametrar
product.specifications.sku
9658077001
Dimension
M6x62
Diameter, mm
M6
BorrØ, mm
10
SW
10
Längd, L, mm
62
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
40
Åtdragningsmoment, Tinst, Nm
10
Frigående hålØ, df, mm
7
Draglast, kN
2,4
Tvärlast, kN
4,6
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
50
product.specifications.modelname
Sköldankare PFG SB M6-15
product.specifications.gtin
7319610066928

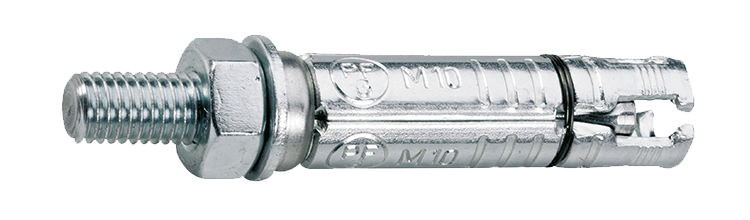

Bild på Sköldankare PFG SB M6-15
Ladda ner bild
Artikelblad
9658077002 M6x77 M6 10 10 77 50
Installationsparametrar
product.specifications.sku
9658077002
Dimension
M6x77
Diameter, mm
M6
BorrØ, mm
10
SW
10
Längd, L, mm
77
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
40
Åtdragningsmoment, Tinst, Nm
10
Frigående hålØ, df, mm
7
Draglast, kN
2,4
Tvärlast, kN
4,6
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
50
product.specifications.modelname
Sköldankare PFG SB M6-30
product.specifications.gtin
7319610066935
Bild på Sköldankare PFG SB M6-30
Ladda ner bild
Artikelblad
9658077004 M8x78 M8 14 13 78 50
Installationsparametrar
product.specifications.sku
9658077004
Dimension
M8x78
Diameter, mm
M8
BorrØ, mm
14
SW
13
Längd, L, mm
78
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
50
Åtdragningsmoment, Tinst, Nm
25
Frigående hålØ, df, mm
9
Draglast, kN
4,3
Tvärlast, kN
8,4
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
50
product.specifications.modelname
Sköldankare PFG SB M8-20
product.specifications.gtin
7319610066942
Bild på Sköldankare PFG SB M8-20
Ladda ner bild
Artikelblad
9658077005 M8x88 M8 14 13 88 50
Installationsparametrar
product.specifications.sku
9658077005
Dimension
M8x88
Diameter, mm
M8
BorrØ, mm
14
SW
13
Längd, L, mm
88
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
50
Åtdragningsmoment, Tinst, Nm
25
Frigående hålØ, df, mm
9
Draglast, kN
4,3
Tvärlast, kN
8,4
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
50
product.specifications.modelname
Sköldankare PFG SB M8-30
product.specifications.gtin
7319610066959
Bild på Sköldankare PFG SB M8-30
Ladda ner bild
Artikelblad
9658077006 M8x103 M8 14 13 103 50
Installationsparametrar
product.specifications.sku
9658077006
Dimension
M8x103
Diameter, mm
M8
BorrØ, mm
14
SW
13
Längd, L, mm
103
Max. montage, tfix, mm
45
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
50
Åtdragningsmoment, Tinst, Nm
25
Frigående hålØ, df, mm
9
Draglast, kN
4,3
Tvärlast, kN
8,4
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
50
product.specifications.modelname
Sköldankare PFG SB M8-45
product.specifications.gtin
7319610066966
Bild på Sköldankare PFG SB M8-45
Ladda ner bild
Artikelblad
9658077007 M8x143 M8 14 13 143 25
Installationsparametrar
product.specifications.sku
9658077007
Dimension
M8x143
Diameter, mm
M8
BorrØ, mm
14
SW
13
Längd, L, mm
143
Max. montage, tfix, mm
85
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
50
Åtdragningsmoment, Tinst, Nm
25
Frigående hålØ, df, mm
9
Draglast, kN
4,3
Tvärlast, kN
8,4
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
25
product.specifications.modelname
Sköldankare PFG SB M8-85
product.specifications.gtin
7319610066973
Bild på Sköldankare PFG SB M8-85
Ladda ner bild
Artikelblad
9658077009 M10x84 M10 16 17 84 25
Installationsparametrar
product.specifications.sku
9658077009
Dimension
M10x84
Diameter, mm
M10
BorrØ, mm
16
SW
17
Längd, L, mm
84
Max. montage, tfix, mm
10
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Åtdragningsmoment, Tinst, Nm
50
Frigående hålØ, df, mm
11
Draglast, kN
5,7
Tvärlast, kN
13,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
25
product.specifications.modelname
Sköldankare PFG SB M10-10
product.specifications.gtin
7319610066980
Bild på Sköldankare PFG SB M10-10
Ladda ner bild
Artikelblad
9658077010 M10x94 M10 16 17 94 25
Installationsparametrar
product.specifications.sku
9658077010
Dimension
M10x94
Diameter, mm
M10
BorrØ, mm
16
SW
17
Längd, L, mm
94
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Åtdragningsmoment, Tinst, Nm
50
Frigående hålØ, df, mm
11
Draglast, kN
5,7
Tvärlast, kN
13,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
25
product.specifications.modelname
Sköldankare PFG SB M10-20
product.specifications.gtin
7319610066997
Bild på Sköldankare PFG SB M10-20
Ladda ner bild
Artikelblad
9658077011 M10x104 M10 16 17 104 25
Installationsparametrar
product.specifications.sku
9658077011
Dimension
M10x104
Diameter, mm
M10
BorrØ, mm
16
SW
17
Längd, L, mm
104
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Åtdragningsmoment, Tinst, Nm
50
Frigående hålØ, df, mm
11
Draglast, kN
5,7
Tvärlast, kN
13,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
25
product.specifications.modelname
Sköldankare PFG SB M10-30
product.specifications.gtin
7319610067000
Bild på Sköldankare PFG SB M10-30
Ladda ner bild
Artikelblad
9658077012 M10x114 M10 16 17 114 25
Installationsparametrar
product.specifications.sku
9658077012
Dimension
M10x114
Diameter, mm
M10
BorrØ, mm
16
SW
17
Längd, L, mm
114
Max. montage, tfix, mm
40
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Åtdragningsmoment, Tinst, Nm
50
Frigående hålØ, df, mm
11
Draglast, kN
5,7
Tvärlast, kN
13,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
25
product.specifications.modelname
Sköldankare PFG SB M10-40
product.specifications.gtin
7319610067017
Bild på Sköldankare PFG SB M10-40
Ladda ner bild
Artikelblad
9658077013 M10x124 M10 16 17 124 25
Installationsparametrar
product.specifications.sku
9658077013
Dimension
M10x124
Diameter, mm
M10
BorrØ, mm
16
SW
17
Längd, L, mm
124
Max. montage, tfix, mm
50
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Åtdragningsmoment, Tinst, Nm
50
Frigående hålØ, df, mm
11
Draglast, kN
5,7
Tvärlast, kN
13,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
25
product.specifications.modelname
Sköldankare PFG SB M10-50
product.specifications.gtin
7319610067024
Bild på Sköldankare PFG SB M10-50
Ladda ner bild
Artikelblad
9650077014 M10x144 M10 16 17 144 25
Installationsparametrar
product.specifications.sku
9650077014
Dimension
M10x144
Diameter, mm
M10
BorrØ, mm
16
SW
17
Längd, L, mm
144
Max. montage, tfix, mm
70
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Åtdragningsmoment, Tinst, Nm
50
Frigående hålØ, df, mm
11
Draglast, kN
5,7
Tvärlast, kN
13,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
25
product.specifications.modelname
Sköldankare PFG SB M10-70
product.specifications.gtin
4061245002194
Bild på Sköldankare PFG SB M10-70
Ladda ner bild
Artikelblad
9658077016 M12x115 M12 20 19 115 10
Installationsparametrar
product.specifications.sku
9658077016
Dimension
M12x115
Diameter, mm
M12
BorrØ, mm
20
SW
19
Längd, L, mm
115
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
80
Åtdragningsmoment, Tinst, Nm
85
Frigående hålØ, df, mm
13
Draglast, kN
7,6
Tvärlast, kN
19,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
10
product.specifications.modelname
Sköldankare PFG SB M12-20
product.specifications.gtin
7319610067031
Bild på Sköldankare PFG SB M12-20
Ladda ner bild
Artikelblad
9658077017 M12x125 M12 20 19 125 10
Installationsparametrar
product.specifications.sku
9658077017
Dimension
M12x125
Diameter, mm
M12
BorrØ, mm
20
SW
19
Längd, L, mm
125
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
80
Åtdragningsmoment, Tinst, Nm
85
Frigående hålØ, df, mm
13
Draglast, kN
7,6
Tvärlast, kN
19,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
10
product.specifications.modelname
Sköldankare PFG SB M12-30
product.specifications.gtin
7319610067048
Bild på Sköldankare PFG SB M12-30
Ladda ner bild
Artikelblad
9658077018 M12x145 M12 20 19 145 10
Installationsparametrar
product.specifications.sku
9658077018
Dimension
M12x145
Diameter, mm
M12
BorrØ, mm
20
SW
19
Längd, L, mm
145
Max. montage, tfix, mm
50
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
80
Åtdragningsmoment, Tinst, Nm
85
Frigående hålØ, df, mm
13
Draglast, kN
7,6
Tvärlast, kN
19,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
10
product.specifications.modelname
Sköldankare PFG SB M12-50
product.specifications.gtin
7319610067055
Bild på Sköldankare PFG SB M12-50
Ladda ner bild
Artikelblad
9658077019 M12x160 M12 20 19 160 10
Installationsparametrar
product.specifications.sku
9658077019
Dimension
M12x160
Diameter, mm
M12
BorrØ, mm
20
SW
19
Längd, L, mm
160
Max. montage, tfix, mm
65
Min. borrdjup, h1, mm
85
Min. montagedjup, hnom, mm
80
Åtdragningsmoment, Tinst, Nm
85
Frigående hålØ, df, mm
13
Draglast, kN
7,6
Tvärlast, kN
19,3
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
10
product.specifications.modelname
Sköldankare PFG SB M12-65
product.specifications.gtin
7319610067062
Bild på Sköldankare PFG SB M12-65
Ladda ner bild
Artikelblad
9658077021 M16x145 M16 25 24 145 10
Installationsparametrar
product.specifications.sku
9658077021
Dimension
M16x145
Diameter, mm
M16
BorrØ, mm
25
SW
24
Längd, L, mm
145
Max. montage, tfix, mm
25
Min. borrdjup, h1, mm
105
Min. montagedjup, hnom, mm
100
Åtdragningsmoment, Tinst, Nm
120
Frigående hålØ, df, mm
18
Draglast, kN
11,9
Tvärlast, kN
35,9
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
10
product.specifications.modelname
Sköldankare PFG SB M16-25
product.specifications.gtin
7319610067079
Bild på Sköldankare PFG SB M16-25
Ladda ner bild
Artikelblad
9658077022 M16x165 M16 25 24 165 10
Installationsparametrar
product.specifications.sku
9658077022
Dimension
M16x165
Diameter, mm
M16
BorrØ, mm
25
SW
24
Längd, L, mm
165
Max. montage, tfix, mm
45
Min. borrdjup, h1, mm
105
Min. montagedjup, hnom, mm
100
Åtdragningsmoment, Tinst, Nm
120
Frigående hålØ, df, mm
18
Draglast, kN
11,9
Tvärlast, kN
35,9
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
10
product.specifications.modelname
Sköldankare PFG SB M16-45
product.specifications.gtin
7319610067086
Bild på Sköldankare PFG SB M16-45
Ladda ner bild
Artikelblad
